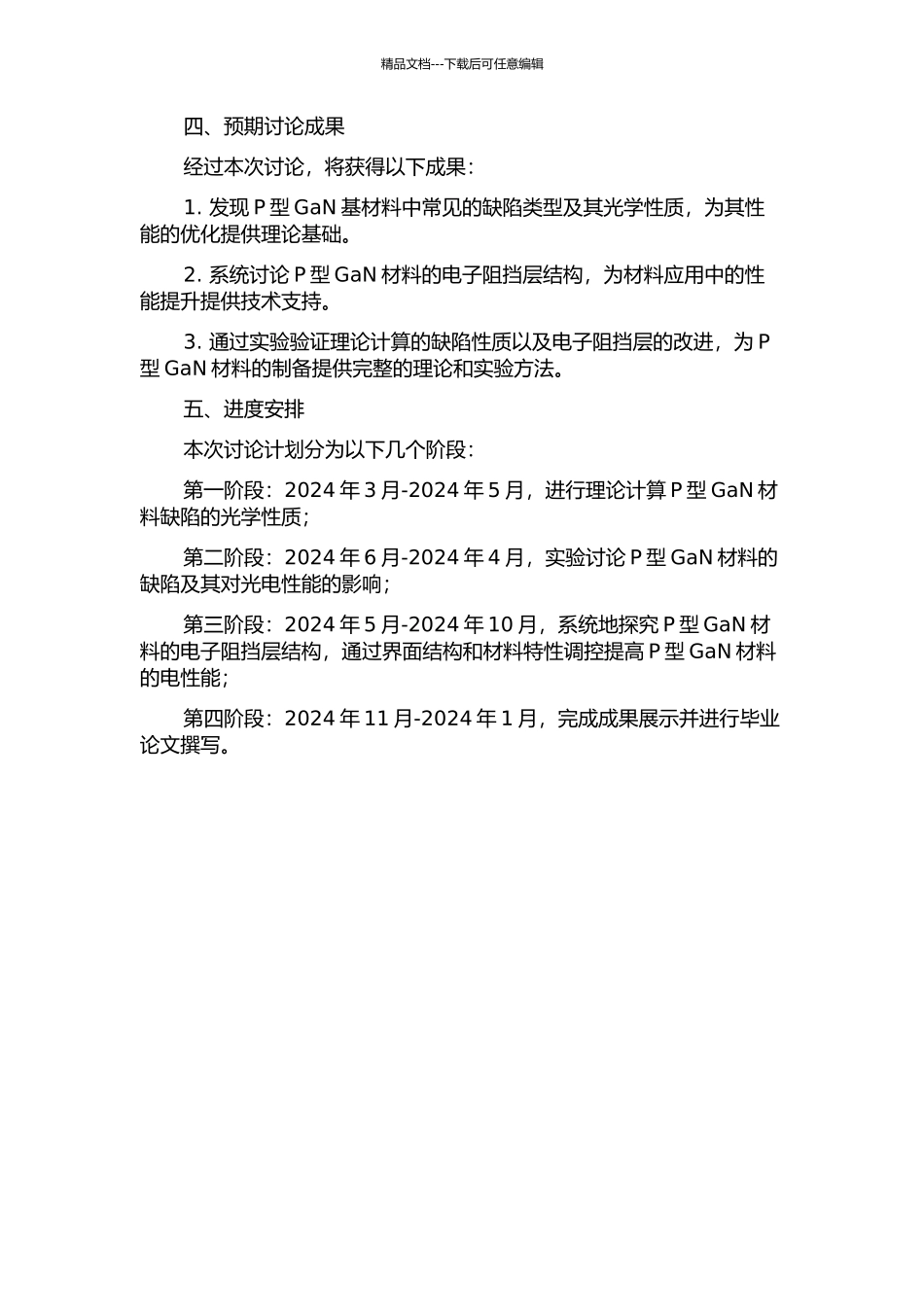

精品文档---下载后可任意编辑P 型 GaN 基材料缺陷的光学性质讨论与电子阻挡层结构优化的开题报告一、选题背景与意义当前,宽禁带半导体及其化合物材料在光电子、光伏、微波射频等领域有着广泛的应用。其中,以氮化镓(GaN)为代表的宽禁带半导体材料具有优良的机械稳定性、高电子迁移率和超硬度等特性,是制备高效率、高亮度蓝光发光二极管(LED)、高功率雷达和微波器件等的重要材料。然而,P 型氮化镓材料在工业制备中存在着较多的缺陷问题,如晶体质量低、载流子浓度低、热暴露等。这些缺陷会导致其光电性能的降低和电阻的增加。因此,有必要对 P 型氮化镓材料的缺陷及其影响进行深化的讨论,以期对其进行优化。本文将从 P 型 GaN 基材料缺陷的光学性质入手,通过理论计算和实验分析,探究 P 型 GaN 材料的缺陷、光电性能以及电子阻挡层结构进行优化的方法,为其在实际应用中发挥更大的作用提供理论支持和技术支持。二、主要讨论内容1. 理论计算 P 型 GaN 材料缺陷的光学性质,包括缺陷能级、缺陷激子发光特性等。2. 实验讨论 P 型 GaN 材料的缺陷及其对光电性能的影响,包括载流子浓度、电子移动率、光电转化效率等。3. 系统地探究 P 型 GaN 材料的电子阻挡层结构,包括界面能量、表面电子态、金属/半导体反应等,通过改变界面结构与材料性质,提高P 型 GaN 材料的电性能。三、讨论方法1. 基于第一性原理方法,运用 VASP 软件计算 P 型 GaN 材料缺陷的光学性质。通过优化计算获得 GaN 基材料的电子能带结构和光学性质。2. 使用 MOCVD 方法制备 P 型 GaN 薄膜样品,通过PL、XRD、AFM 等特性分析仪器测试样品的光电性质及表面形貌。3. 通过改变 P 型 GaN 材料与电子阻挡层之间的界面结构和材料特性,进一步提高 P 型 GaN 材料的电性能。精品文档---下载后可任意编辑四、预期讨论成果经过本次讨论,将获得以下成果:1. 发现 P 型 GaN 基材料中常见的缺陷类型及其光学性质,为其性能的优化提供理论基础。2. 系统讨论 P 型 GaN 材料的电子阻挡层结构,为材料应用中的性能提升提供技术支持。3. 通过实验验证理论计算的缺陷性质以及电子阻挡层的改进,为 P型 GaN 材料的制备提供完整的理论和实验方法。五、进度安排本次讨论计划分为以下几个阶段:第一阶段:2024 年 3 月-2024 年 5 月,进行理论计算 P 型 GaN 材料缺陷的光学性质;第二阶段:2024 年 6 月-202...
