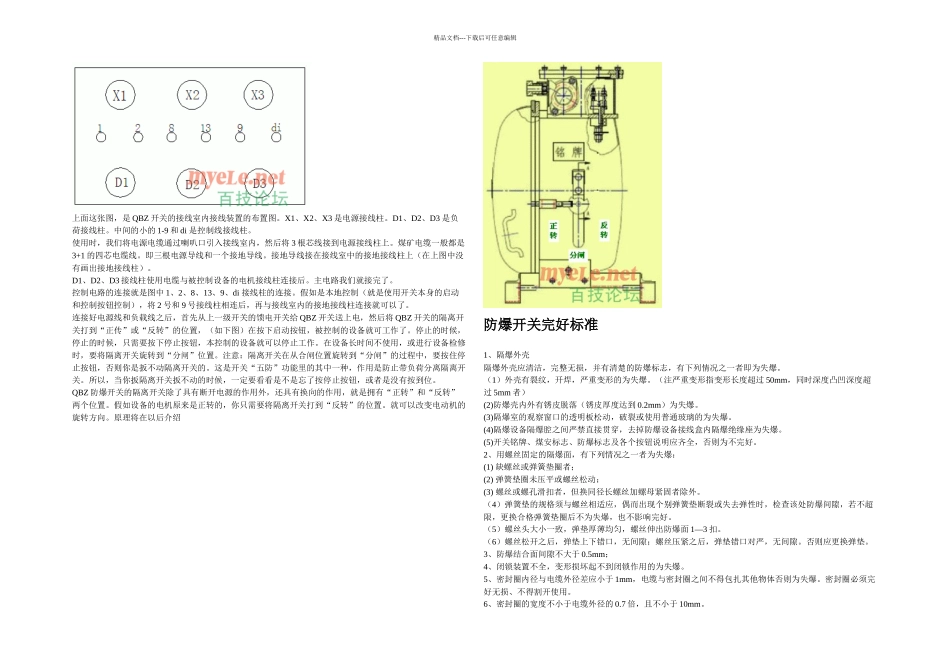

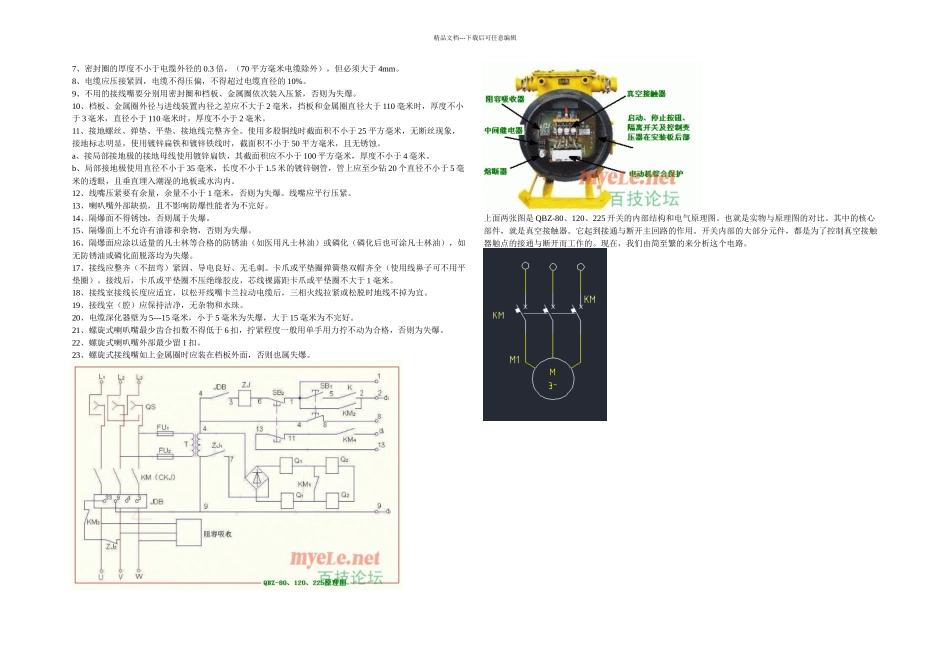

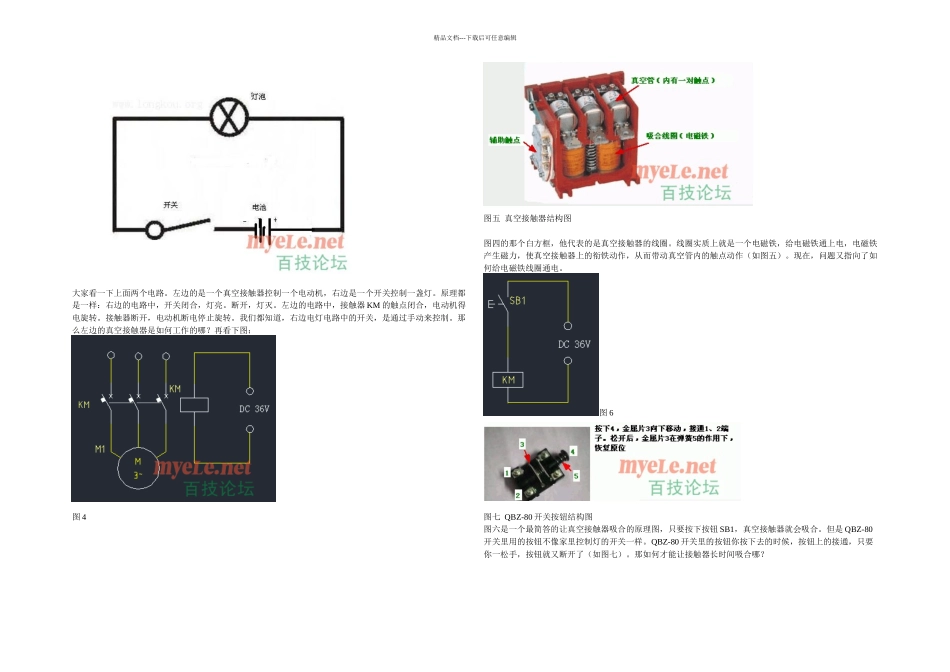

精品文档---下载后可任意编辑上面这张图，是 QBZ 开关的接线室内接线装置的布置图。X1、X2、X3 是电源接线柱。D1、D2、D3 是负荷接线柱。中间的小的 1-9 和 di 是控制线接线柱。使用时，我们将电源电缆通过喇叭口引入接线室内，然后将 3 根芯线接到电源接线柱上。煤矿电缆一般都是3+1 的四芯电缆线。即三根电源导线和一个接地导线。接地导线接在接线室中的接地接线柱上（在上图中没有画出接地接线柱）。D1、D2、D3 接线柱使用电缆与被控制设备的电机接线柱连接后。主电路我们就接完了。控制电路的连接就是图中 1、2、8、13、9、di 接线柱的连接。假如是本地控制（就是使用开关本身的启动和控制按钮控制），将 2 号和 9 号接线柱相连后，再与接线室内的接地接线柱连接就可以了。连接好电源线和负载线之后，首先从上一级开关的馈电开关给 QBZ 开关送上电，然后将 QBZ 开关的隔离开关打到“正传”或“反转”的位置，（如下图）在按下启动按钮，被控制的设备就可工作了。停止的时候，停止的时候，只需要按下停止按钮，本控制的设备就可以停止工作。在设备长时间不使用，或进行设备检修时，要将隔离开关旋转到“分闸”位置。注意：隔离开关在从合闸位置旋转到“分闸”的过程中，要按住停止按钮，否则你是扳不动隔离开关的。这是开关“五防”功能里的其中一种，作用是防止带负荷分离隔离开关。所以，当你扳隔离开关扳不动的时候，一定要看看是不是忘了按停止按钮，或者是没有按到位。QBZ 防爆开关的隔离开关除了具有断开电源的作用外，还具有换向的作用，就是拥有“正转”和“反转”两个位置。假如设备的电机原来是正转的，你只需要将隔离开关打到“反转”的位置。就可以改变电动机的旋转方向。原理将在以后介绍防爆开关完好标准1、隔爆外壳隔爆外壳应清洁，完整无损，并有清楚的防爆标志，有下列情况之一者即为失爆。（1）外壳有裂纹，开焊，严重变形的为失爆。（注严重变形指变形长度超过 50mm，同时深度凸凹深度超过 5mm 者）(2)防爆壳内外有锈皮脱落（锈皮厚度达到 0.2mm）为失爆。(3)隔爆室的观察窗口的透明板松动，破裂或使用普通玻璃的为失爆。(4)隔爆设备隔爆腔之间严禁直接贯穿，去掉防爆设备接线盒内隔爆绝缘座为失爆。(5)开关铭牌、煤安标志、防爆标志及各个按钮说明应齐全，否则为不完好。2、用螺丝固定的隔爆面，有下列情况之一者为失爆：(1) 缺螺丝或弹簧垫圈者；(2) 弹簧垫圈未压平或螺丝松动；(3) 螺丝或...
