QTZ塔机安装施工方案

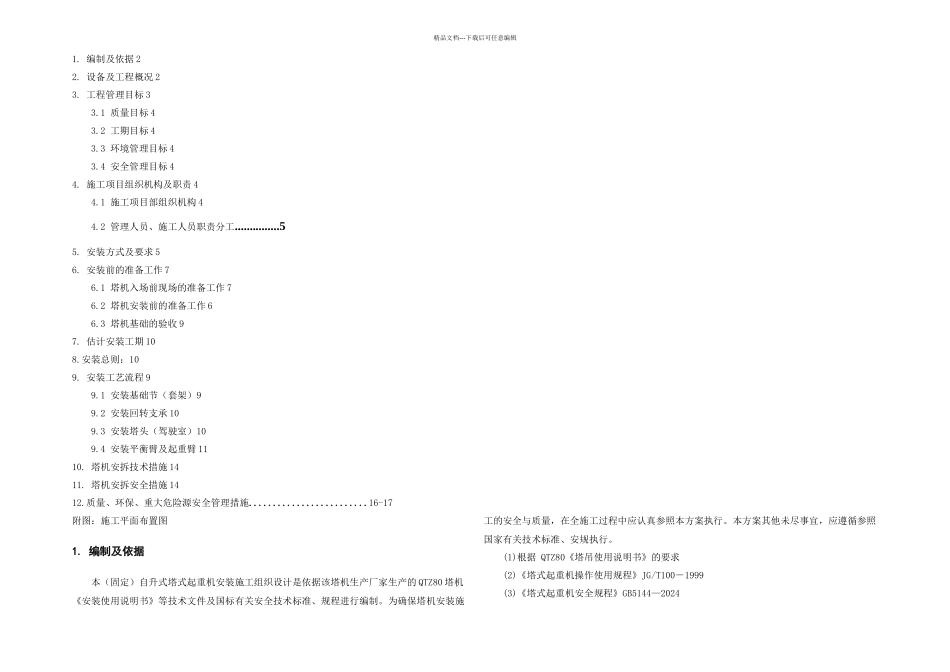

QTZ塔机安装施工方案_第1页
1/9

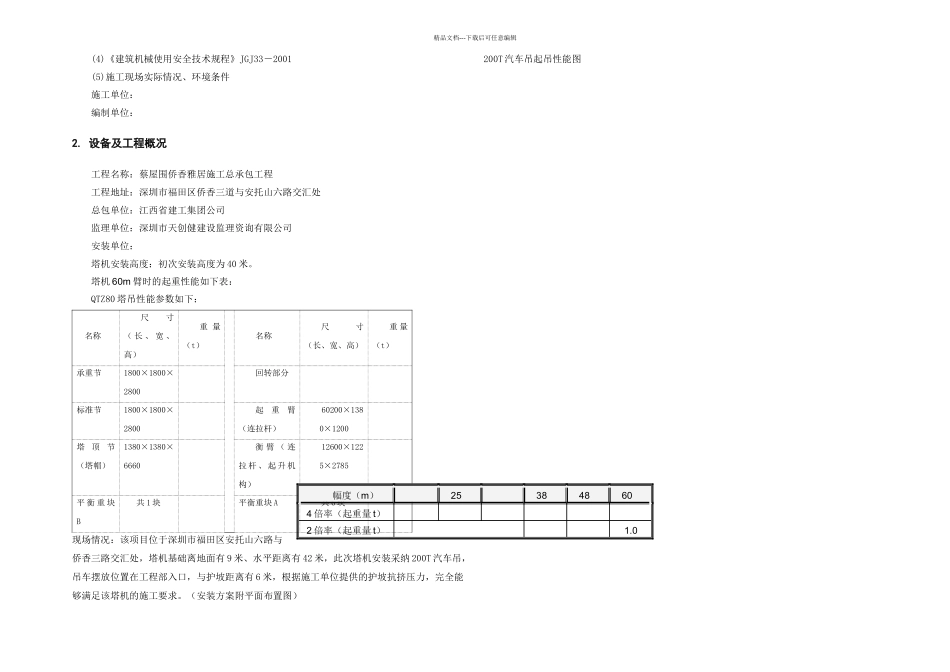

QTZ塔机安装施工方案_第2页
2/9

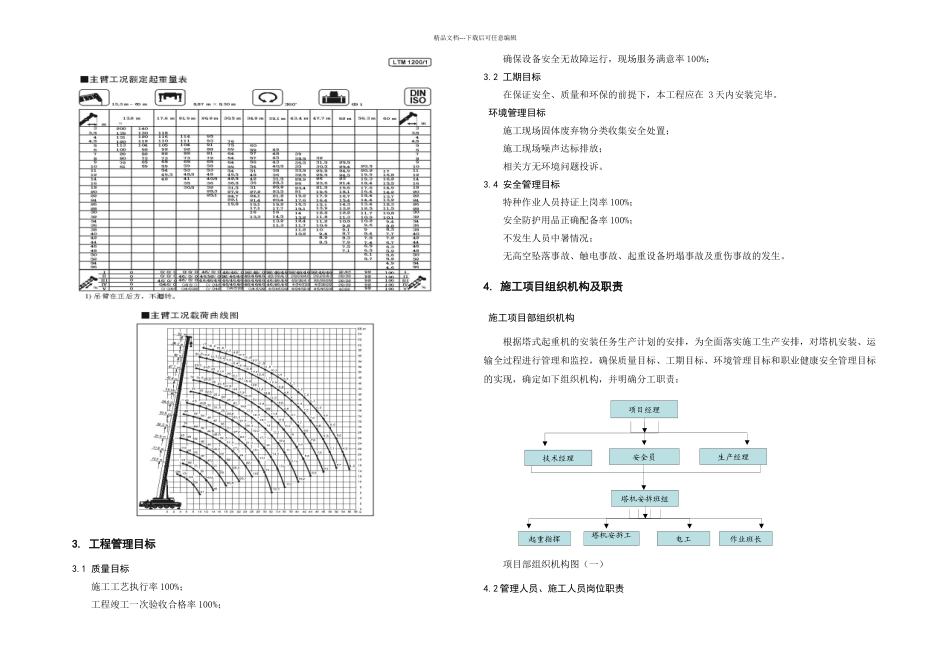

QTZ塔机安装施工方案_第3页
3/9
精品文档---下载后可任意编辑1. 编制及依据 22. 设备及工程概况 23. 工程管理目标 33.1 质量目标 43.2 工期目标 43.3 环境管理目标 43.4 安全管理目标 44. 施工项目组织机构及职责 44.1 施工项目部组织机构 44.2 管理人员、施工人员职责分工...............55. 安装方式及要求 56. 安装前的准备工作 76.1 塔机入场前现场的准备工作 76.2 塔机安装前的准备工作 66.3 塔机基础的验收 97. 估计安装工期 108.安装总则:109. 安装工艺流程 99.1 安装基础节(套架)99.2 安装回转支承 109.3 安装塔头(驾驶室)109.4 安装平衡臂及起重臂 1110. 塔机安拆技术措施 1411. 塔机安拆安全措施 1412.质量、环保、重大危险源安全管理措施.........................16-17附图:施工平面布置图1. 编制及依据本(固定)自升式塔式起重机安装施工组织设计是依据该塔机生产厂家生产的 QTZ80 塔机《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制。为确保塔机安装施工的安全与质量,在全施工过程中应认真参照本方案执行。本方案其他未尽事宜,应遵循参照国家有关技术标准、安规执行。(1)根据 QTZ80《塔吊使用说明书》的要求(2)《塔式起重机操作使用规程》JG/T100-1999(3)《塔式起重机安全规程》GB5144—2024精品文档---下载后可任意编辑(4)《建筑机械使用安全技术规程》JGJ33-2001(5)施工现场实际情况、环境条件施工单位:编制单位:2. 设备及工程概况工程名称:蔡屋围侨香雅居施工总承包工程工程地址:深圳市福田区侨香三道与安托山六路交汇处总包单位:江西省建工集团公司监理单位:深圳市天创健建设监理资询有限公司安装单位:塔机安装高度:初次安装高度为 40 米。塔机 60m 臂时的起重性能如下表:QTZ80 塔吊性能参数如下:名称尺 寸( 长 、 宽 、高)重 量(t)名称尺 寸(长、宽、高)重 量(t)承重节1800×1800×2800回转部分标准节1800×1800×2800起重臂(连拉杆)60200×1380×1200塔顶节(塔帽)1380×1380×6660衡 臂 ( 连拉 杆 、 起 升 机构)12600×1225×2785平 衡 重 块B共 1 块平衡重块 A共 6 块现场情况:该项目位于深圳市福田区安托山六路与侨香三路交汇处,塔机基础离地面有 9 米、水平距离有 42 米,此次塔机安装采纳 200T 汽车吊,吊车摆放位置在工程部入口,与护坡距离有 6 米,根据施工单位提供的护坡抗挤压力,完全能够满足该...
