Revit结构建模之钢筋

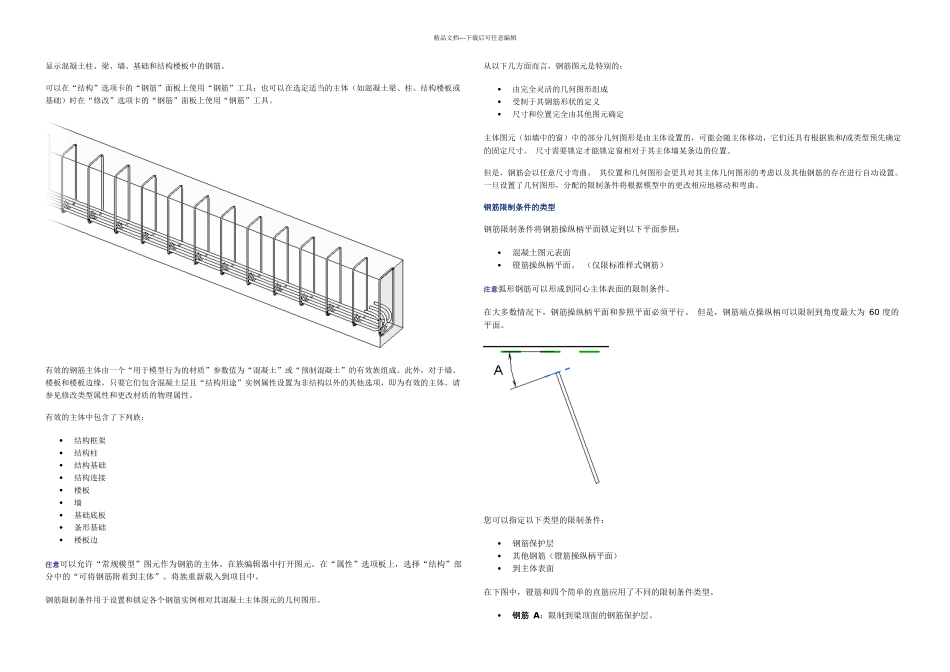

Revit结构建模之钢筋_第1页
1/14

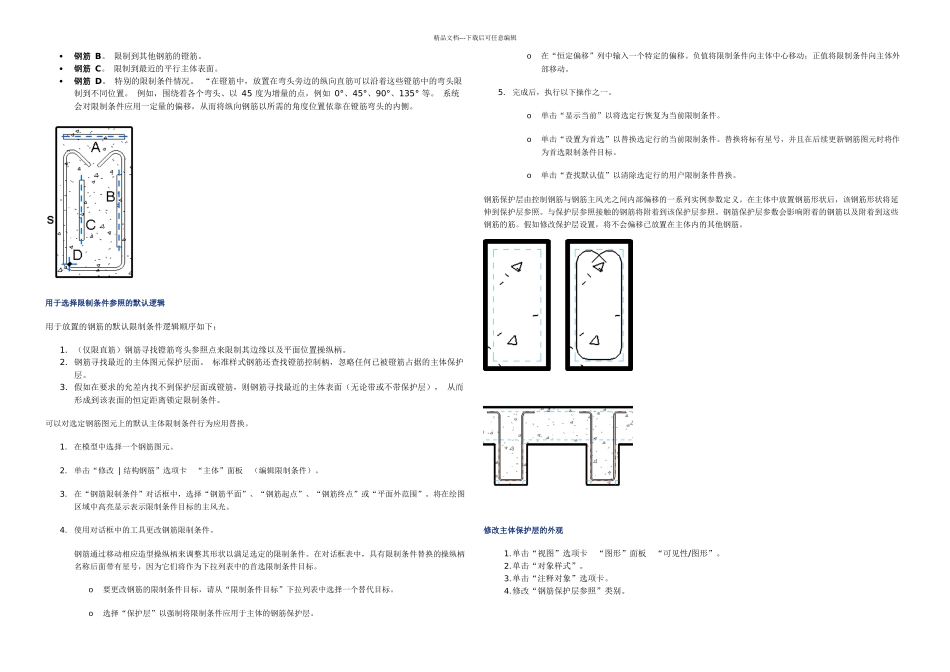

Revit结构建模之钢筋_第2页
2/14
Revit结构建模之钢筋_第3页
3/14
精品文档---下载后可任意编辑显示混凝土柱、梁、墙、基础和结构楼板中的钢筋。可以在“结构”选项卡的“钢筋”面板上使用“钢筋”工具;也可以在选定适当的主体(如混凝土梁、柱、结构楼板或基础)时在“修改”选项卡的“钢筋”面板上使用“钢筋”工具。有效的钢筋主体由一个“用于模型行为的材质”参数值为“混凝土”或“预制混凝土”的有效族组成。此外,对于墙、楼板和楼板边缘,只要它们包含混凝土层且“结构用途”实例属性设置为非结构以外的其他选项,即为有效的主体。请参见修改类型属性和更改材质的物理属性。有效的主体中包含了下列族:结构框架结构柱结构基础结构连接楼板墙基础底板条形基础楼板边注意可以允许“常规模型”图元作为钢筋的主体。在族编辑器中打开图元。在“属性”选项板上,选择“结构”部分中的“可将钢筋附着到主体”。将族重新载入到项目中。钢筋限制条件用于设置和锁定各个钢筋实例相对其混凝土主体图元的几何图形。从以下几方面而言,钢筋图元是特别的:由完全灵活的几何图形组成受制于其钢筋形状的定义尺寸和位置完全由其他图元确定主体图元(如墙中的窗)中的部分几何图形是由主体设置的,可能会随主体移动,它们还具有根据族和/或类型预先确定的固定尺寸。 尺寸需要锁定才能锁定窗相对于其主体墙某条边的位置。但是,钢筋会以任意尺寸弯曲。 其位置和几何图形会更具对其主体几何图形的考虑以及其他钢筋的存在进行自动设置。 一旦设置了几何图形,分配的限制条件将根据模型中的更改相应地移动和弯曲。钢筋限制条件的类型钢筋限制条件将钢筋操纵柄平面锁定到以下平面参照:混凝土图元表面镫筋操纵柄平面。 (仅限标准样式钢筋)注意弧形钢筋可以形成到同心主体表面的限制条件。在大多数情况下,钢筋操纵柄平面和参照平面必须平行。 但是,钢筋端点操纵柄可以限制到角度最大为 60 度的平面。您可以指定以下类型的限制条件:钢筋保护层其他钢筋(镫筋操纵柄平面)到主体表面在下图中,镫筋和四个简单的直筋应用了不同的限制条件类型。钢筋 A:限制到梁顶面的钢筋保护层。精品文档---下载后可任意编辑钢筋 B。 限制到其他钢筋的镫筋。钢筋 C。 限制到最近的平行主体表面。钢筋 D。 特别的限制条件情况。 “在镫筋中,放置在弯头旁边的纵向直筋可以沿着这些镫筋中的弯头限制到不同位置。 例如,围绕着各个弯头、以 45 度为增量的点,例如 0°、45°、90...
