Si量子阱生长与表征的开题报告

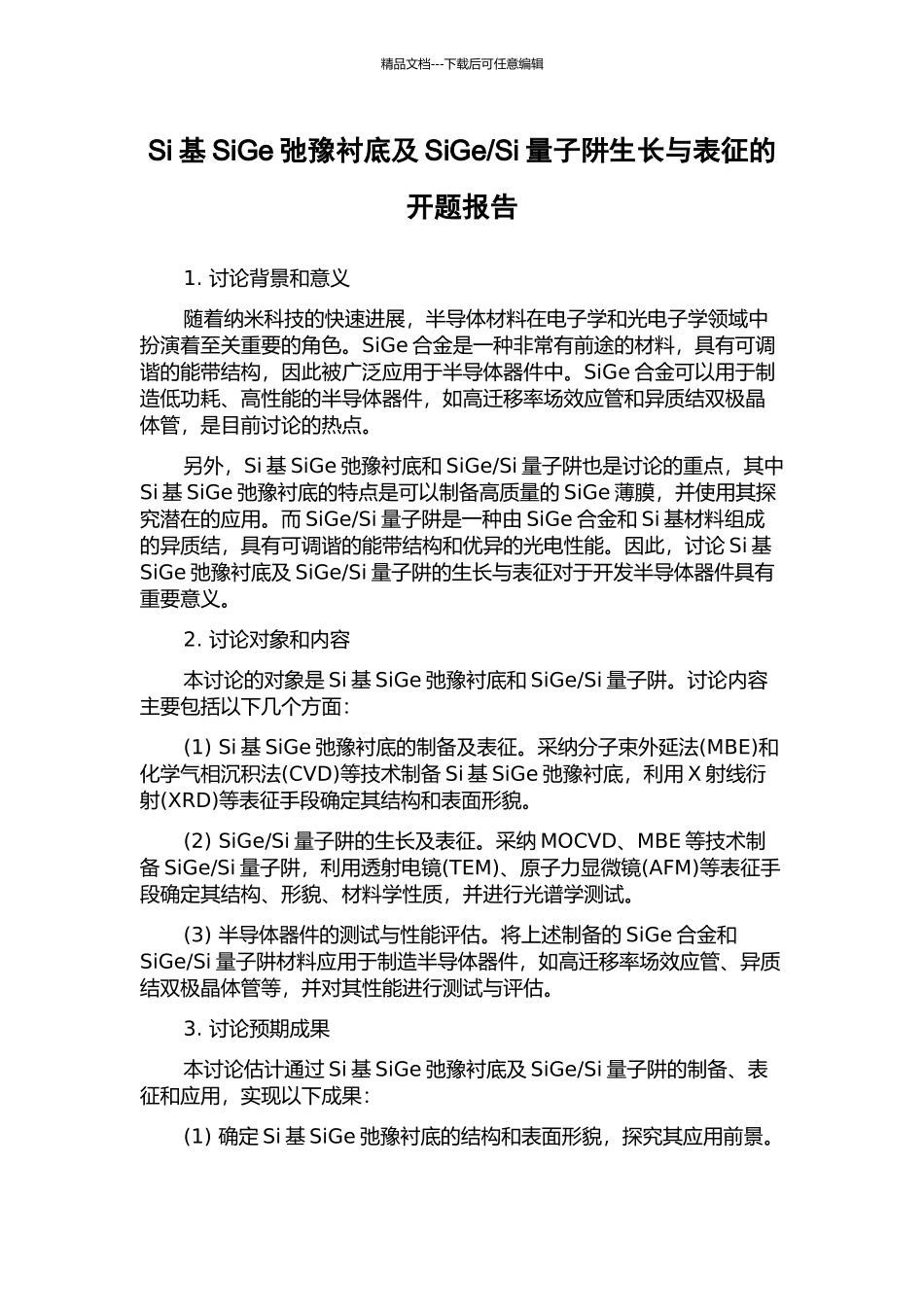

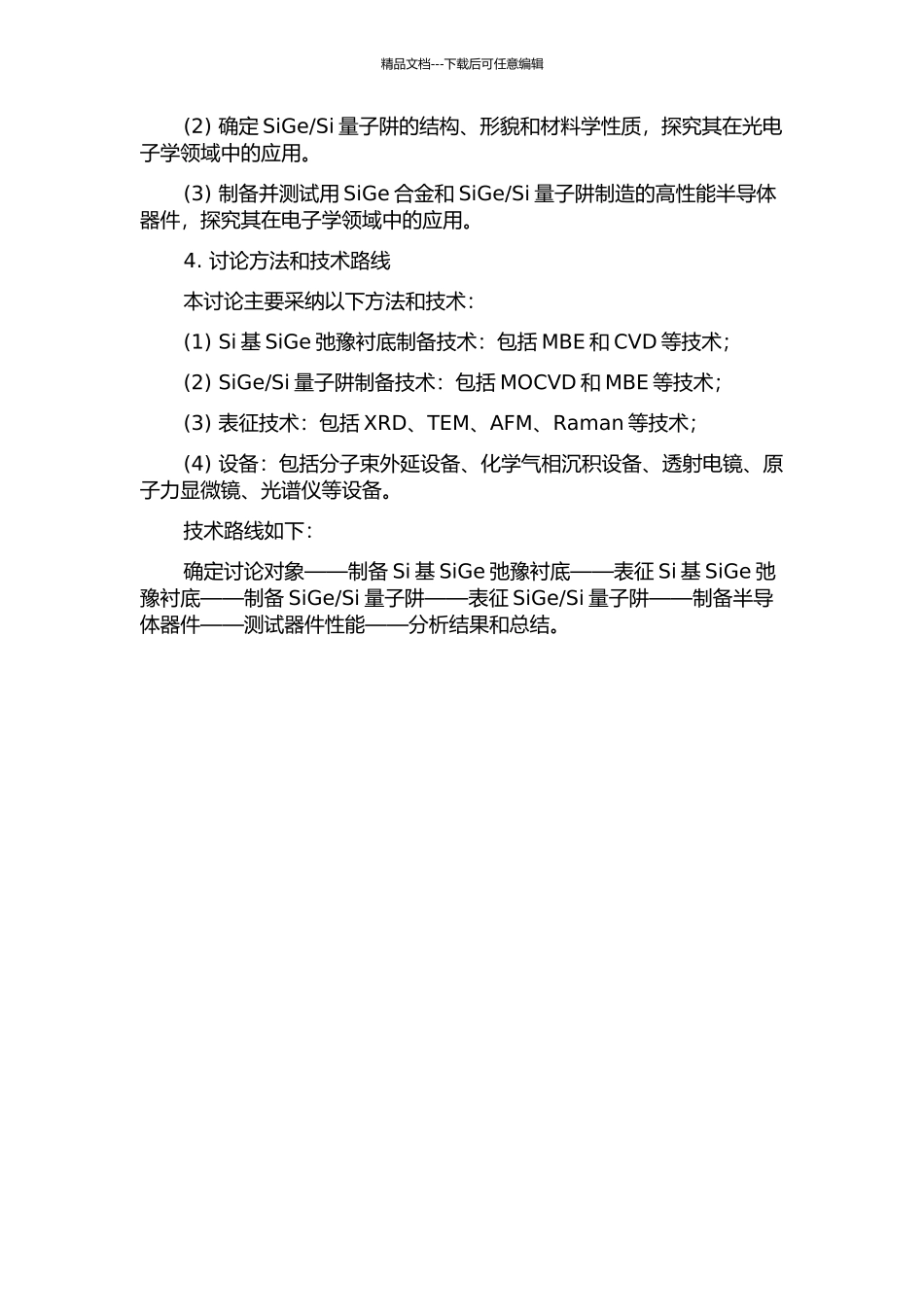

精品文档---下载后可任意编辑Si 基 SiGe 弛豫衬底及 SiGe/Si 量子阱生长与表征的开题报告1. 讨论背景和意义随着纳米科技的快速进展，半导体材料在电子学和光电子学领域中扮演着至关重要的角色。SiGe 合金是一种非常有前途的材料，具有可调谐的能带结构，因此被广泛应用于半导体器件中。SiGe 合金可以用于制造低功耗、高性能的半导体器件，如高迁移率场效应管和异质结双极晶体管，是目前讨论的热点。另外，Si 基 SiGe 弛豫衬底和 SiGe/Si 量子阱也是讨论的重点，其中Si 基 SiGe 弛豫衬底的特点是可以制备高质量的 SiGe 薄膜，并使用其探究潜在的应用。而 SiGe/Si 量子阱是一种由 SiGe 合金和 Si 基材料组成的异质结，具有可调谐的能带结构和优异的光电性能。因此，讨论 Si 基SiGe 弛豫衬底及 SiGe/Si 量子阱的生长与表征对于开发半导体器件具有重要意义。2. 讨论对象和内容本讨论的对象是 Si 基 SiGe 弛豫衬底和 SiGe/Si 量子阱。讨论内容主要包括以下几个方面：(1) Si 基 SiGe 弛豫衬底的制备及表征。采纳分子束外延法(MBE)和化学气相沉积法(CVD)等技术制备 Si 基 SiGe 弛豫衬底，利用 X 射线衍射(XRD)等表征手段确定其结构和表面形貌。(2) SiGe/Si 量子阱的生长及表征。采纳 MOCVD、MBE 等技术制备 SiGe/Si 量子阱，利用透射电镜(TEM)、原子力显微镜(AFM)等表征手段确定其结构、形貌、材料学性质，并进行光谱学测试。(3) 半导体器件的测试与性能评估。将上述制备的 SiGe 合金和SiGe/Si 量子阱材料应用于制造半导体器件，如高迁移率场效应管、异质结双极晶体管等，并对其性能进行测试与评估。3. 讨论预期成果本讨论估计通过 Si 基 SiGe 弛豫衬底及 SiGe/Si 量子阱的制备、表征和应用，实现以下成果：(1) 确定 Si 基 SiGe 弛豫衬底的结构和表面形貌，探究其应用前景。精品文档---下载后可任意编辑(2) 确定 SiGe/Si 量子阱的结构、形貌和材料学性质，探究其在光电子学领域中的应用。(3) 制备并测试用 SiGe 合金和 SiGe/Si 量子阱制造的高性能半导体器件，探究其在电子学领域中的应用。4. 讨论方法和技术路线本讨论主要采纳以下方法和技术：(1) Si 基 SiGe 弛豫衬底制备技术：包括 MBE 和 CVD 等技术；(2) SiGe/Si 量子阱制备技术：包括 MOCVD 和 MBE 等技术；(3) 表征技术：包括 XRD、TEM、AFM、Raman 等技术；(4) 设备：包括分子束外延设备、化学气相沉积设备、透射电镜、原子力显微镜、光谱仪等设备。技术路线如下：确定讨论对象——制备 Si 基 SiGe 弛豫衬底——表征 Si 基 SiGe 弛豫衬底——制备 SiGe/Si 量子阱——表征 SiGe/Si 量子阱——制备半导体器件——测试器件性能——分析结果和总结。
