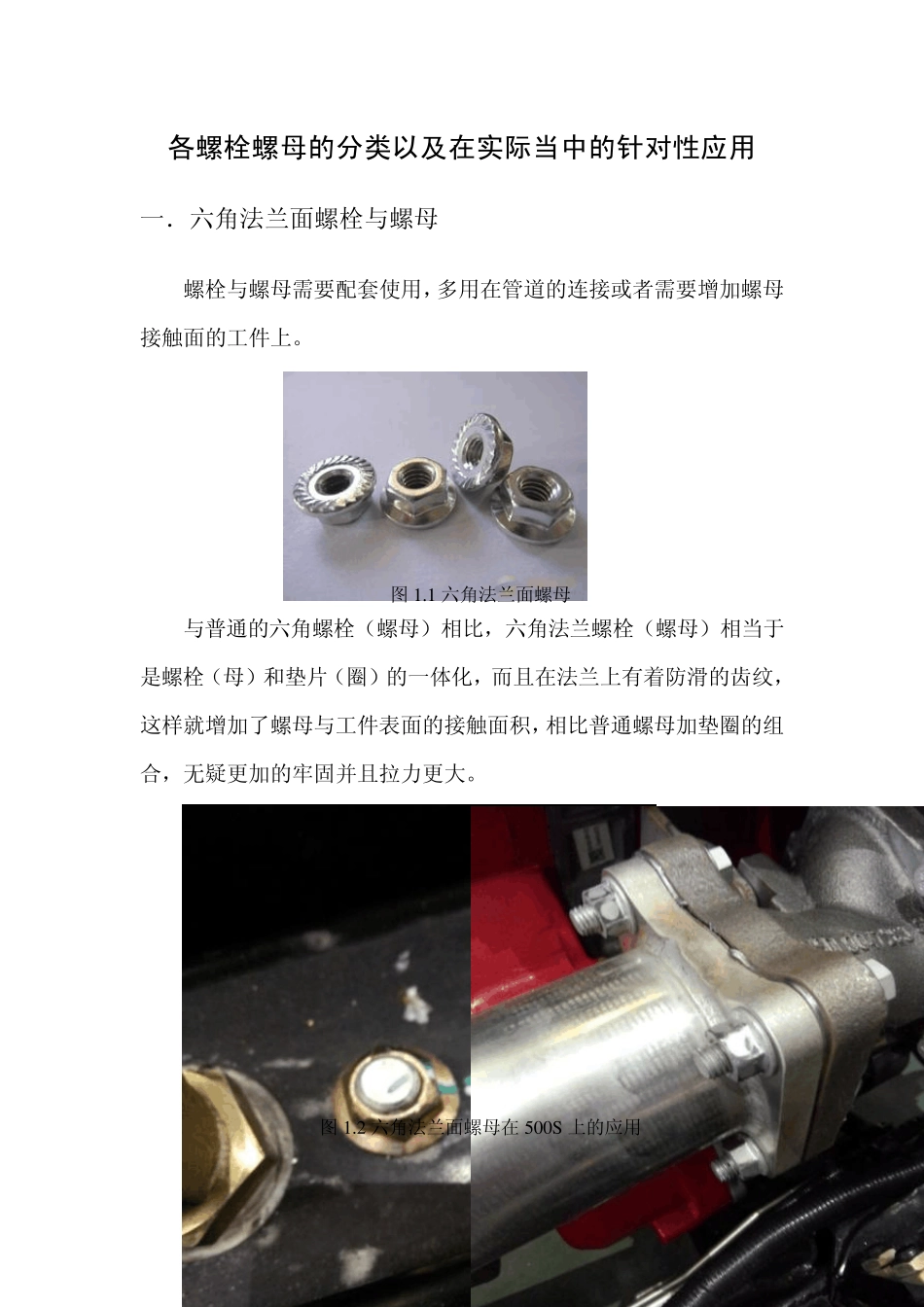

各螺栓螺母的分类以及在实际当中的针对性应用 一.六角法兰面螺栓与螺母 螺栓与螺母需要配套使用,多用在管道的连接或者需要增加螺母接触面的工件上。 图 1.1 六角法兰面螺母 与普通的六角螺栓(螺母)相比,六角法兰螺栓(螺母)相当于是螺栓(母)和垫片(圈)的一体化,而且在法兰上有着防滑的齿纹,这样就增加了螺母与工件表面的接触面积,相比普通螺母加垫圈的组合,无疑更加的牢固并且拉力更大。 图 1.2 六角法兰面螺母在500S 上的应用 二. 施必牢螺母 施必牢螺母是一种防松螺母 图2 .1 施必牢螺母 施必牢螺母和六角法兰面螺母长得比较相似,但是内部螺纹的结构却很不一样。普通螺母的内螺纹在于螺栓的外螺纹接触时,施加在接触面的法向力与螺栓轴成3 0 °角(如图2 .2 )。而施必牢螺母在阴螺纹的牙底处有一个 3 0 °的楔形斜面,当螺栓螺母相互拧紧时,螺栓的牙尖就紧紧顶在施必牢螺纹的楔形斜面上,从而产生了很大的锁紧力。由于牙形的角度变化,使螺纹在接触时施加在接触面的法向力与螺栓轴成6 0 °角(与普通螺纹3 0 °对比)(如图2 .2 )。这表示施必牢螺纹法向压力远远大于扣紧力,因此,所产生的防松摩擦力也就大大增加了。 对比图: 图2 .2 施必牢螺纹与普通螺纹的结构与受力对比图 施必牢螺母的优点: 1.可靠的抗震防松性能; 2.可显著地提高螺母及螺栓的使用寿命; 3.可重复使用; 4.不受温度剧烈变化的影响,应用环境范围广泛; 5.自由旋转型,一直到拧紧时才需施加力矩,方便装、卸; 6.尺寸规格不受限制; 7.与标准外螺纹匹配; 8.无需任何辅助锁紧元件,如弹簧垫圈、止动垫片等; 9.不仅仅是螺母,用施必牢丝锥还可以制出具有同样防松性能的施必牢螺孔,可广泛用于要求自锁功能的零部件上; 10.对克服软质材料(如铝合金)滑牙问题有显著效果。 施必牢螺母在 500S 上的应用: 图 2.3 施必牢螺母在 500S 上的应用(上摆臂) 三.开槽螺母 开槽螺母大多用在轮转机械中(汽车)。 3.1 开槽螺母 在500S 中的应用: 1.转向垂臂与转向直拉杆的连接; 2.转向直拉杆与左转轴带转臂的连接; 3.左、右转轴带转臂与中间拉杆的连接; 4.中间拉杆与左、右转向横拉杆的连接; 5 左、右横拉杆与左、右前制动器带气室总成的连接 5.左、右上下摆臂与左、右前制动器带气室总成的连接; 6.驱动桥与横向推力杆的连接。 图 3.1 开槽螺母在500S 上的应用 四. 空心螺栓 ...
