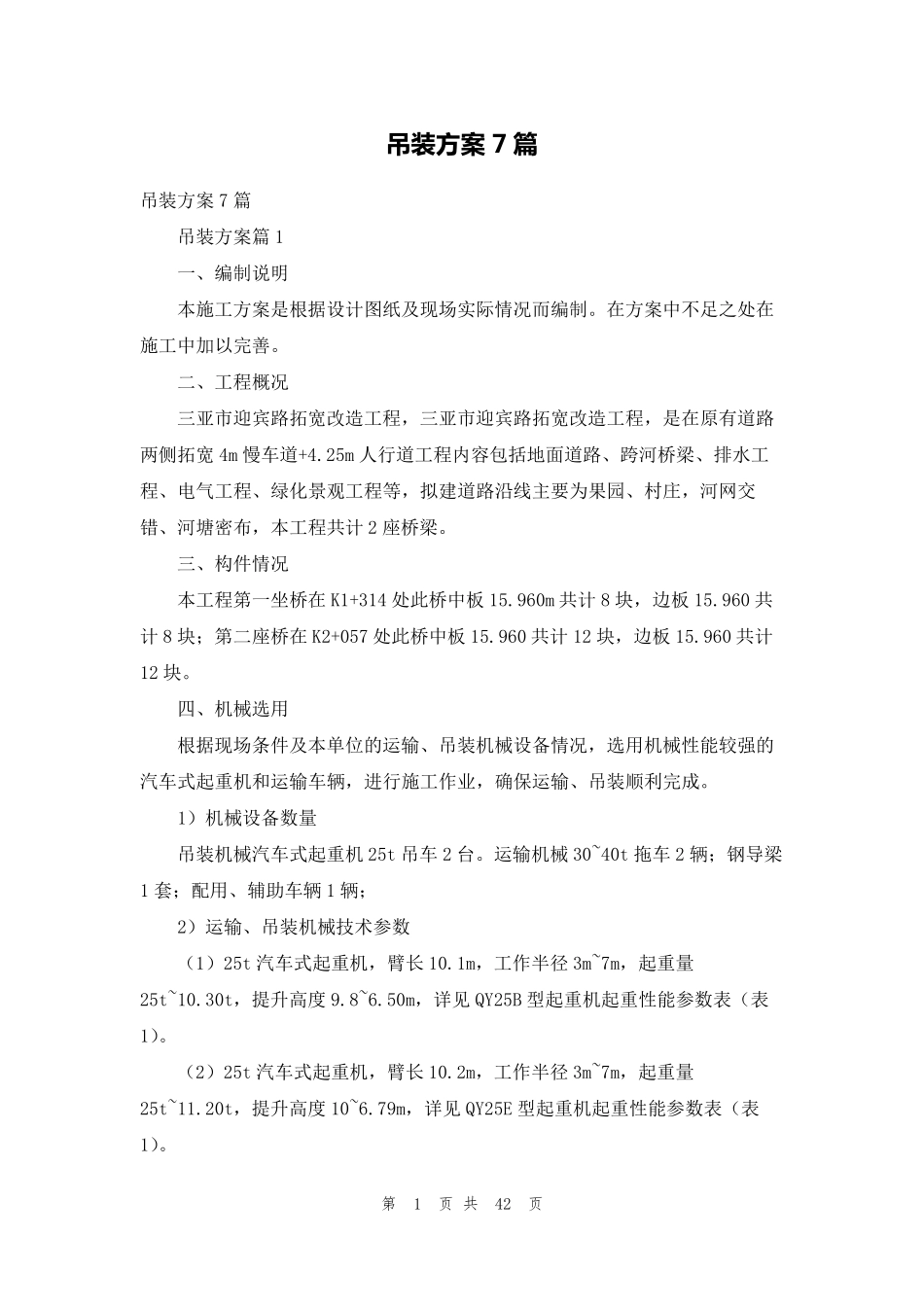

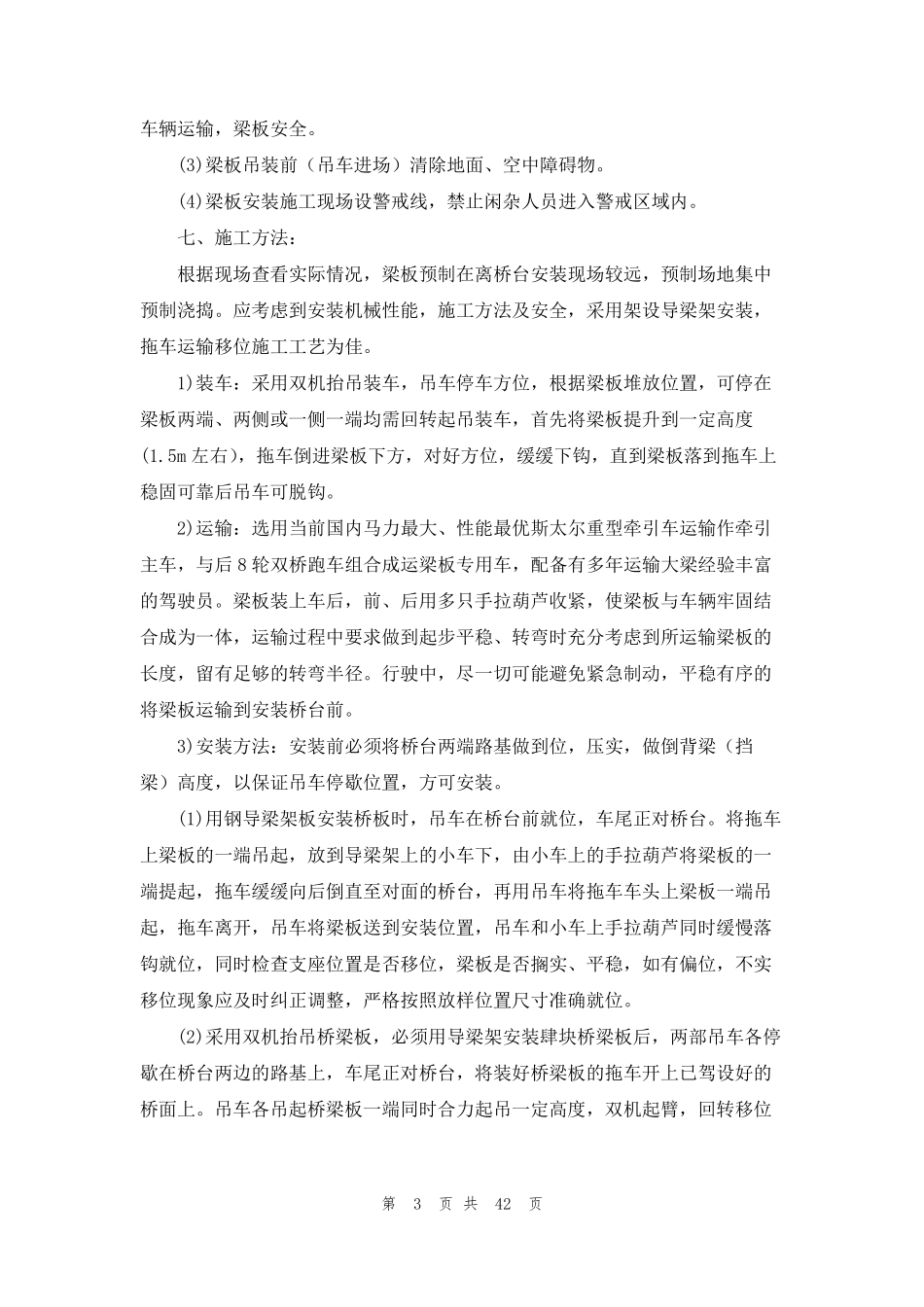

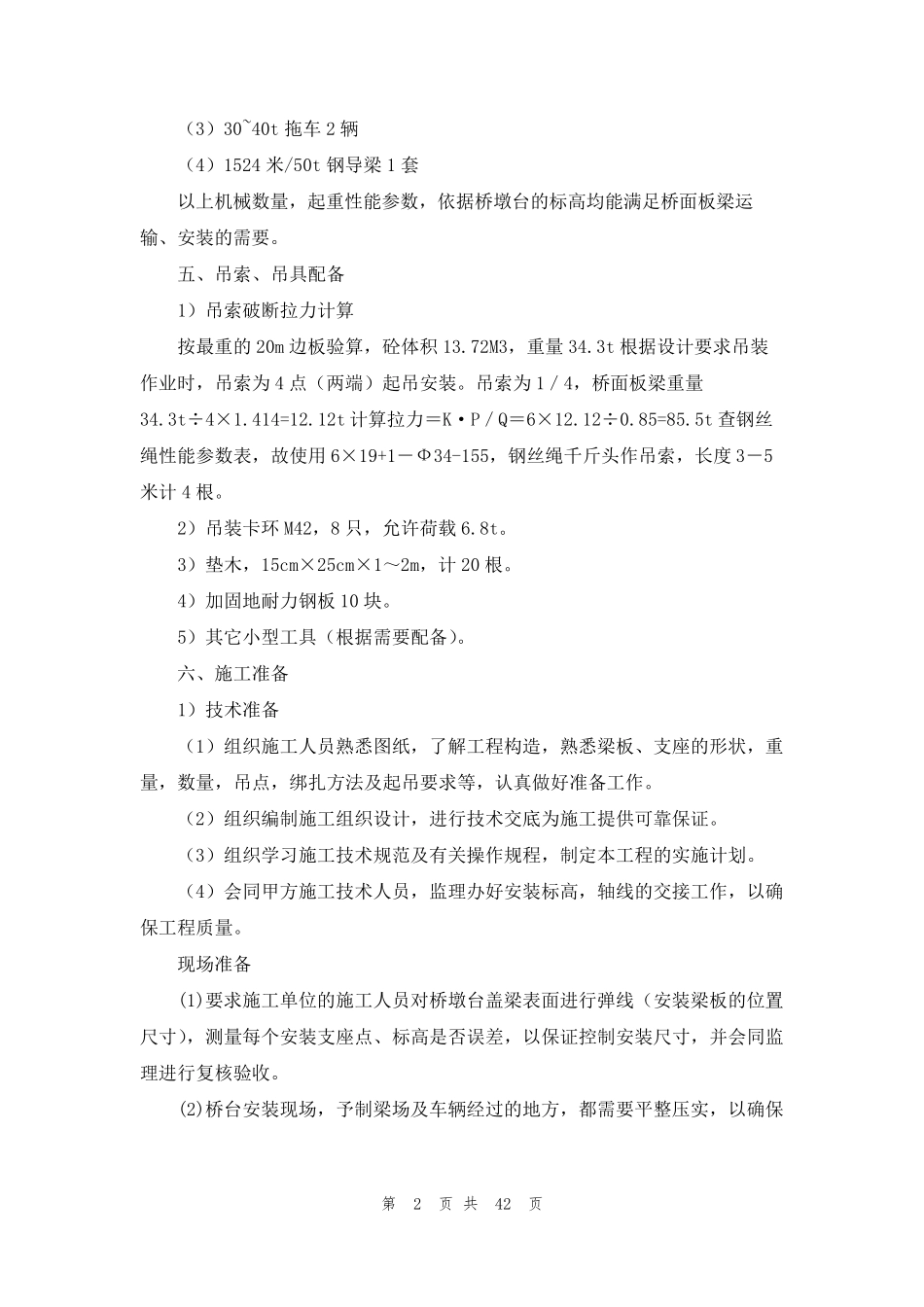

第 1 页 共 42 页 吊装方案 7 篇 吊装方案7 篇 吊装方案篇1 一、编制说明 本施工方案是根据设计图纸及现场实际情况而编制。在方案中不足之处在施工中加以完善。 二、工程概况 三亚市迎宾路拓宽改造工程，三亚市迎宾路拓宽改造工程，是在原有道路两侧拓宽 4m 慢车道+4.25m 人行道工程内容包括地面道路、跨河桥梁、排水工程、电气工程、绿化景观工程等，拟建道路沿线主要为果园、村庄，河网交错、河塘密布，本工程共计 2 座桥梁。 三、构件情况 本工程第一坐桥在 K1+314 处此桥中板 15.960m 共计 8 块，边板 15.960 共计 8 块；第二座桥在 K2+057 处此桥中板 15.960 共计 12 块，边板 15.960 共计12 块。 四、机械选用 根据现场条件及本单位的运输、吊装机械设备情况，选用机械性能较强的汽车式起重机和运输车辆，进行施工作业，确保运输、吊装顺利完成。 1）机械设备数量 吊装机械汽车式起重机 25t 吊车 2 台。运输机械 30~40t 拖车 2 辆；钢导梁1 套；配用、辅助车辆1 辆； 2）运输、吊装机械技术参数 （1）25t 汽车式起重机，臂长10.1m，工作半径3m~7m，起重量25t~10.30t，提升 高 度 9.8~6.50m，详 见 QY25B 型 起重机起重性能参数表 （表1）。 （2）25t 汽车式起重机，臂长10.2m，工作半径3m~7m，起重量25t~11.20t，提升 高 度 10~6.79m，详 见 QY25E 型 起重机起重性能参数表 （表1）。 第 2 页 共 42 页 （3）30~40t 拖车2 辆 （4）1524 米/50t 钢导梁1 套 以上机械数量，起重性能参数，依据桥墩台的标高均能满足桥面板梁运输、安装的需要。 五、吊索、吊具配备 1）吊索破断拉力计算 按最重的20m 边板验算，砼体积13.72M3，重量34.3t 根据设计要求吊装作业时，吊索为4 点（两端）起吊安装。吊索为1／4，桥面板梁重量34.3t÷4×1.414=12.12t 计算拉力＝K·P／Q＝6×12.12÷0.85=85.5t 查钢丝绳性能参数表，故使用 6×19+1－Ф34-155，钢丝绳千斤头作吊索，长度 3－5米计4 根。 2）吊装卡环 M42，8 只，允许荷载 6.8t。 3）垫木，15cm×25cm×1～2m，计20 根。 4）加固地耐力钢板10 块。 5）其它小型工具（根据需要配备）。 六、施工准备 1）技术准备 （1）组织施工人员熟悉图纸，了解工程构造，熟悉梁板、支座的形状，重量，数量，吊点，绑扎方法及起吊要求等，认真做好准备工作。 （2）组织编制施工组织设计，进行技术交...
