吊车吊装方案

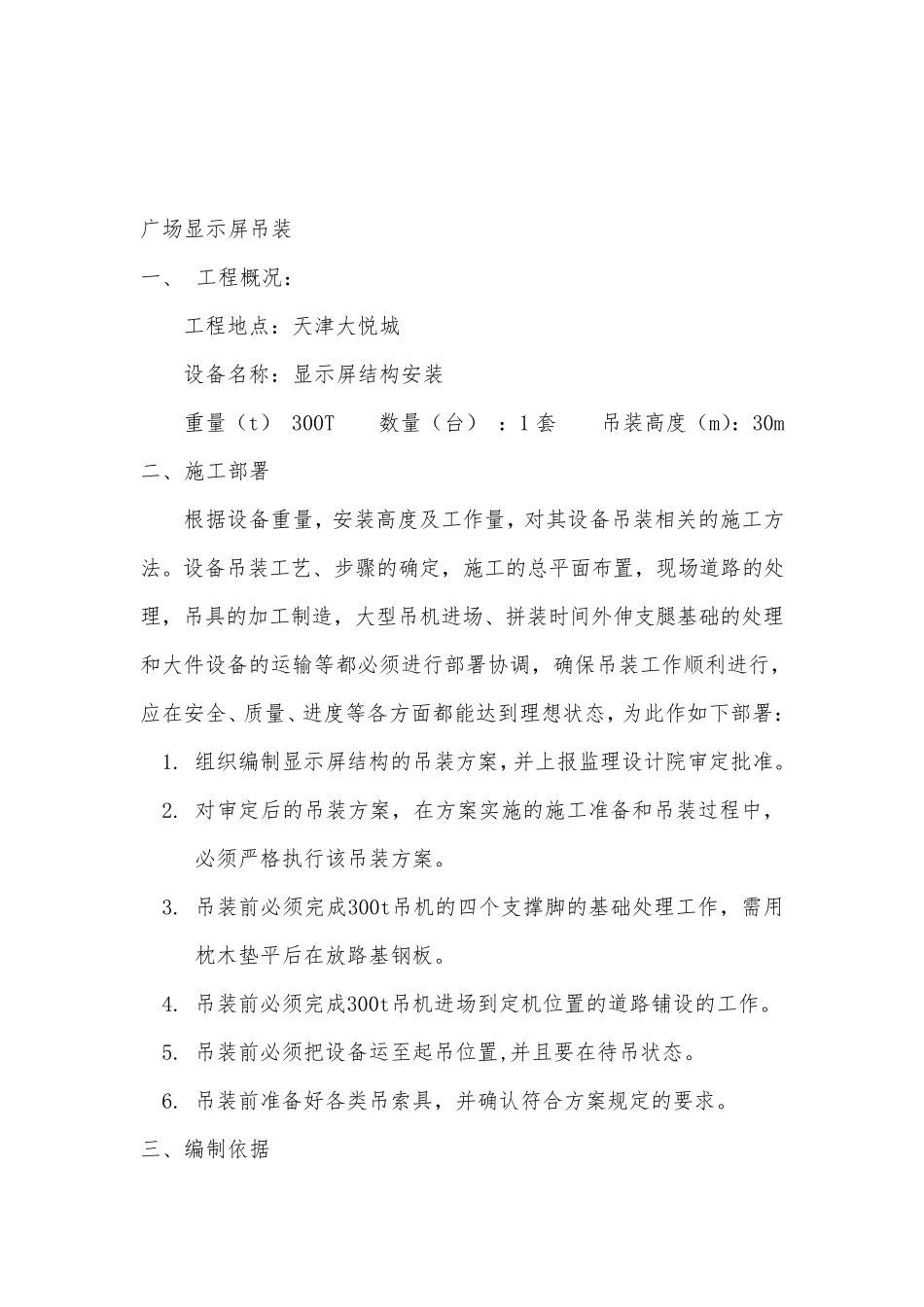

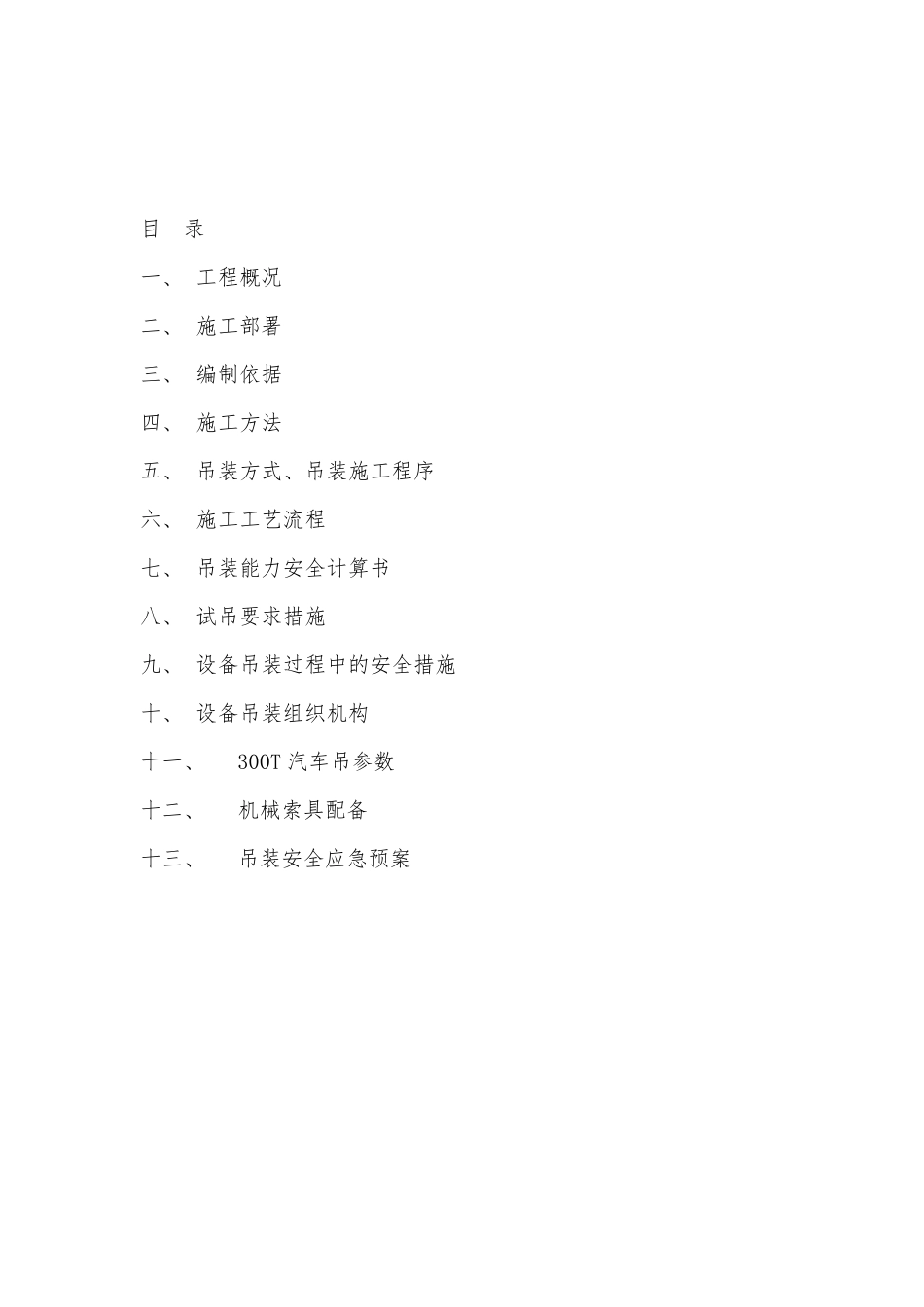

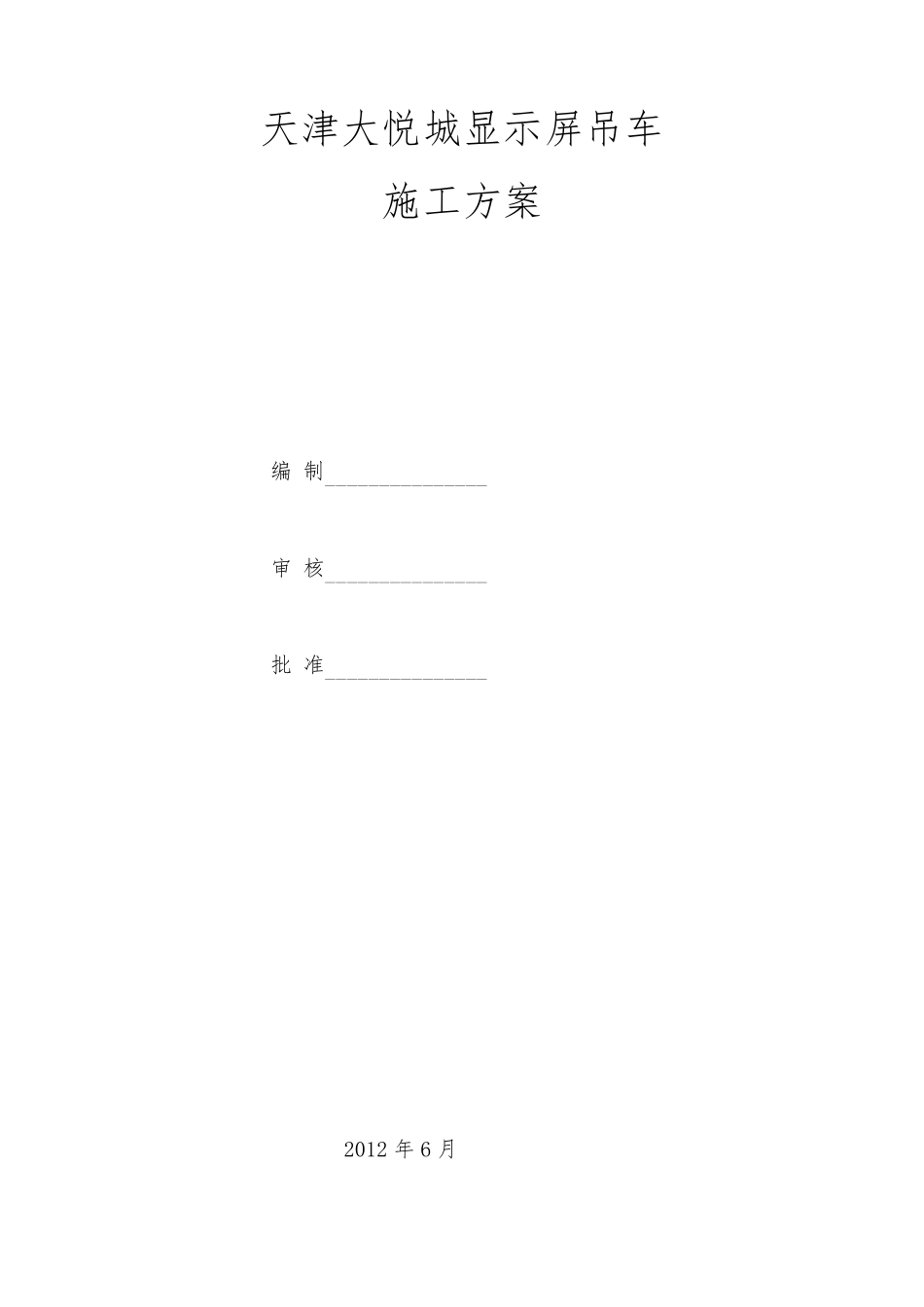

天津大悦城显示屏吊车 施工方案 编 制——————————————— 审 核——————————————— 批 准——————————————— 2012 年 6 月 目 录 一、 工程概况 二、 施工部署 三、 编制依据 四、 施工方法 五、 吊装方式、吊装施工程序 六、 施工工艺流程 七、 吊装能力安全计算书 八、 试吊要求措施 九、 设备吊装过程中的安全措施 十、 设备吊装组织机构 十一、 300T 汽车吊参数 十二、 机械索具配备 十三、 吊装安全应急预案 广场显示屏吊装 一、 工程概况： 工程地点：天津大悦城 设备名称：显示屏结构安装 重量（t） 300T 数量（台） ：1 套 吊装高度（m）：30m 二、施工部署 根据设备重量，安装高度及工作量，对其设备吊装相关的施工方法。设备吊装工艺、步骤的确定，施工的总平面布置，现场道路的处理，吊具的加工制造，大型吊机进场、拼装时间外伸支腿基础的处理和大件设备的运输等都必须进行部署协调，确保吊装工作顺利进行，应在安全、质量、进度等各方面都能达到理想状态，为此作如下部署： 1. 组织编制显示屏结构的吊装方案，并上报监理设计院审定批准。 2. 对审定后的吊装方案，在方案实施的施工准备和吊装过程中，必须严格执行该吊装方案。 3. 吊装前必须完成300t吊机的四个支撑脚的基础处理工作，需用枕木垫平后在放路基钢板。 4. 吊装前必须完成300t吊机进场到定机位置的道路铺设的工作。 5. 吊装前必须把设备运至起吊位置,并且要在待吊状态。 6. 吊装前准备好各类吊索 具，并确认 符 合 方案规 定的要求 。 三 、编制依 据 1、 设备的规格。 2、 现场实地勘察情况。 3、 现行相关的国家、行业、企业标准： ①建筑施工安全检查标准《JGJ59-99》。 ②起重机安全技术操作规程《(91)》。 4、 以往同类工程的施工和管理经验。 四、施工方法 根据本工程施工现场的条件和显示屏结构，外型尺寸与大型吊机性能特性等实际情况，确定选择 300T 汽车吊为主吊，对显示屏的材料、吊篮设备、脚手架材料、空调设备等进行多次性吊装，因为起吊的高度要达到 30 米，就近的商场大理石路面不能支撑起吊车的重量故起吊车的位置选择在道路的人行道位置，出臂的水平距离要达到50 米，由于出臂的吊顶距离要达到 30 米原因，故选用300T 吊车进行吊装。 ①在公交车站的位置铺设1200*2000*200mm 的路基箱至吊车吊装的支撑腿位置，共...
