吊车梁吊装方案

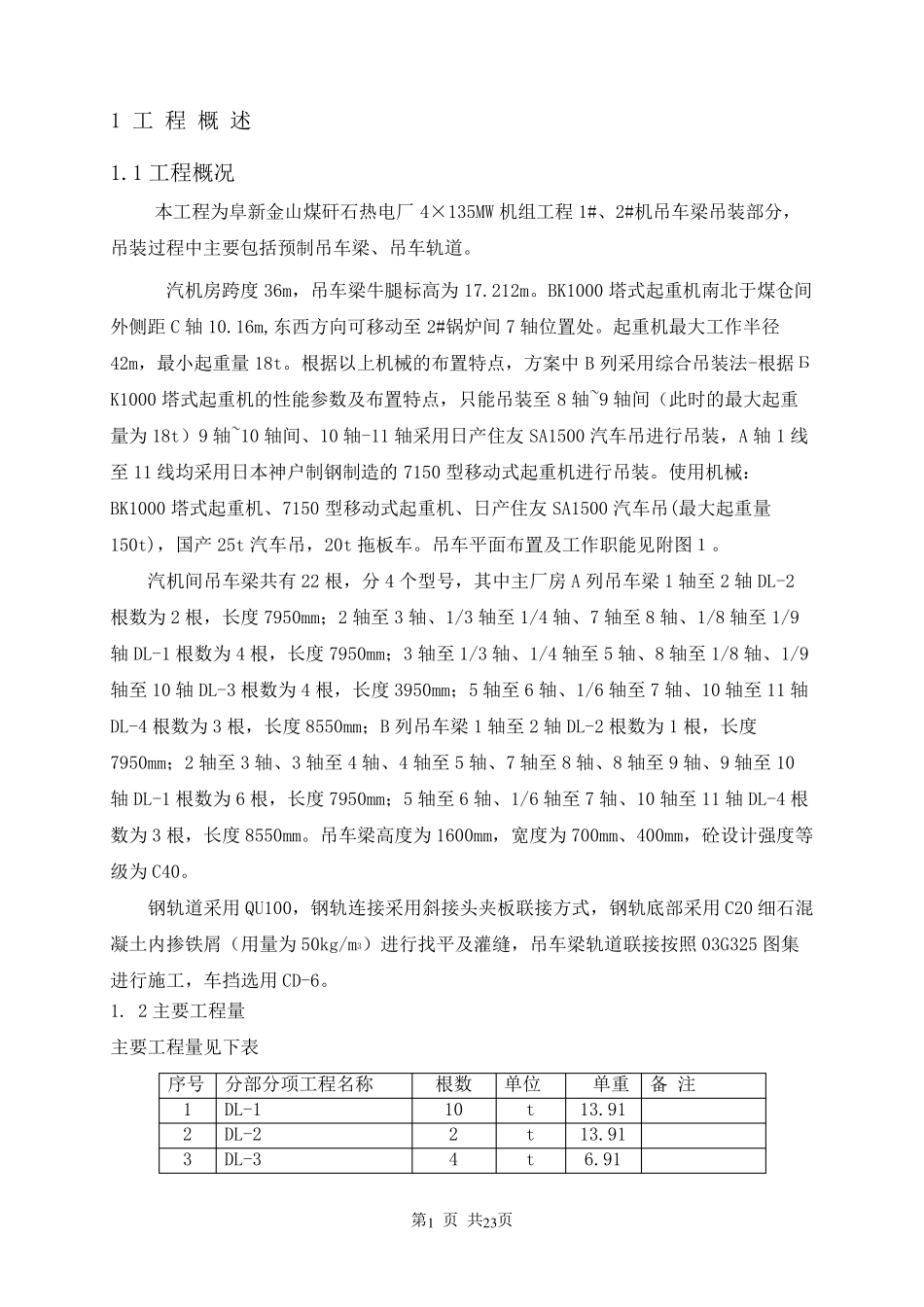

第1 页 共23页 1 工 程 概 述 1.1 工程概况 本工程为阜新金山煤矸石热电厂4×135MW 机组工程1#、2#机吊车梁吊装部分，吊装过程中主要包括预制吊车梁、吊车轨道。 汽机房跨度 36m，吊车梁牛腿标高为17.212m。BK1000 塔式起重机南北于煤仓间外侧距 C 轴 10.16m,东西方向可移动至 2#锅炉间 7 轴位置处。起重机最大工作半径42m，最小起重量 18t。根据以上机械的布置特点，方案中 B 列采用综合吊装法-根据БK1000 塔式起重机的性能参数及布置特点，只能吊装至 8 轴~9 轴间（此时的最大起重量为18t）9 轴~10 轴间、10 轴-11 轴采用日产住友 SA1500 汽车吊进行吊装，A 轴 1 线至 11 线均采用日本神户制钢制造的 7150 型移动式起重机进行吊装。使用机械：BK1000 塔式起重机、7150 型移动式起重机、日产住友 SA1500 汽车吊(最大起重量150t)，国产 25t 汽车吊，20t 拖板车。吊车平面布置及工作职能见附图１。 汽机间吊车梁共有22 根，分 4 个型号，其中主厂房 A 列吊车梁 1 轴至 2 轴 DL-2根数为2 根，长度 7950mm；2 轴至 3 轴、1/3 轴至 1/4 轴、7 轴至 8 轴、1/8 轴至 1/9轴 DL-1 根数为4 根，长度 7950mm；3 轴至 1/3 轴、1/4 轴至 5 轴、8 轴至 1/8 轴、1/9轴至 10 轴 DL-3 根数为4 根，长度 3950mm；5 轴至 6 轴、1/6 轴至 7 轴、10 轴至 11 轴DL-4 根数为3 根，长度 8550mm；B 列吊车梁 1 轴至 2 轴 DL-2 根数为1 根，长度7950mm；2 轴至 3 轴、3 轴至 4 轴、4 轴至 5 轴、7 轴至 8 轴、8 轴至 9 轴、9 轴至 10轴 DL-1 根数为6 根，长度 7950mm；5 轴至 6 轴、1/6 轴至 7 轴、10 轴至 11 轴 DL-4 根数为3 根，长度 8550mm。吊车梁高度为1600mm，宽度为700mm、400mm，砼设计强度等级为C40。 钢轨道采用 QU100，钢轨连接采用斜接头夹板联接方式，钢轨底部采用 C20 细石混凝土内掺 铁 屑 （用量为50kg/m3）进行找 平及灌 缝 ，吊车梁轨道联接按 照 03G325 图集进行施 工，车挡 选 用 CD-6。 1. 2 主要工程量 主要工程量见下 表 序 号 分部分项 工程名 称 根数 单 位 单 重 备 注 1 DL-1 10 t 13.91 2 DL-2 2 t 13.91 3 DL-3 4 t 6.91 第 2 页 共 23页 4 DL-4 6 t 14.95 5 C20 细 石 混 凝 土 内 掺铁 屑 m3 43.95 （ 用 ...
