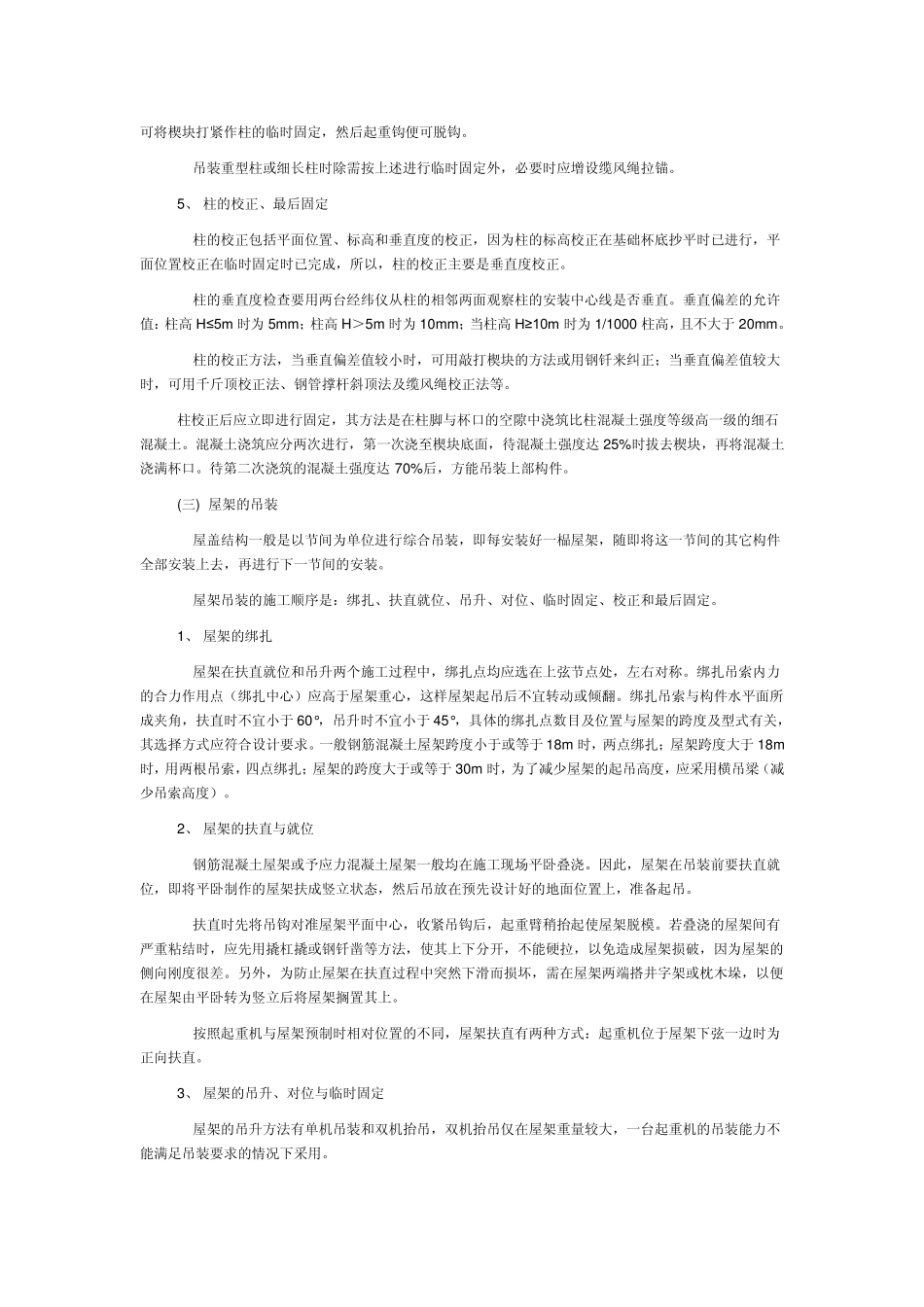

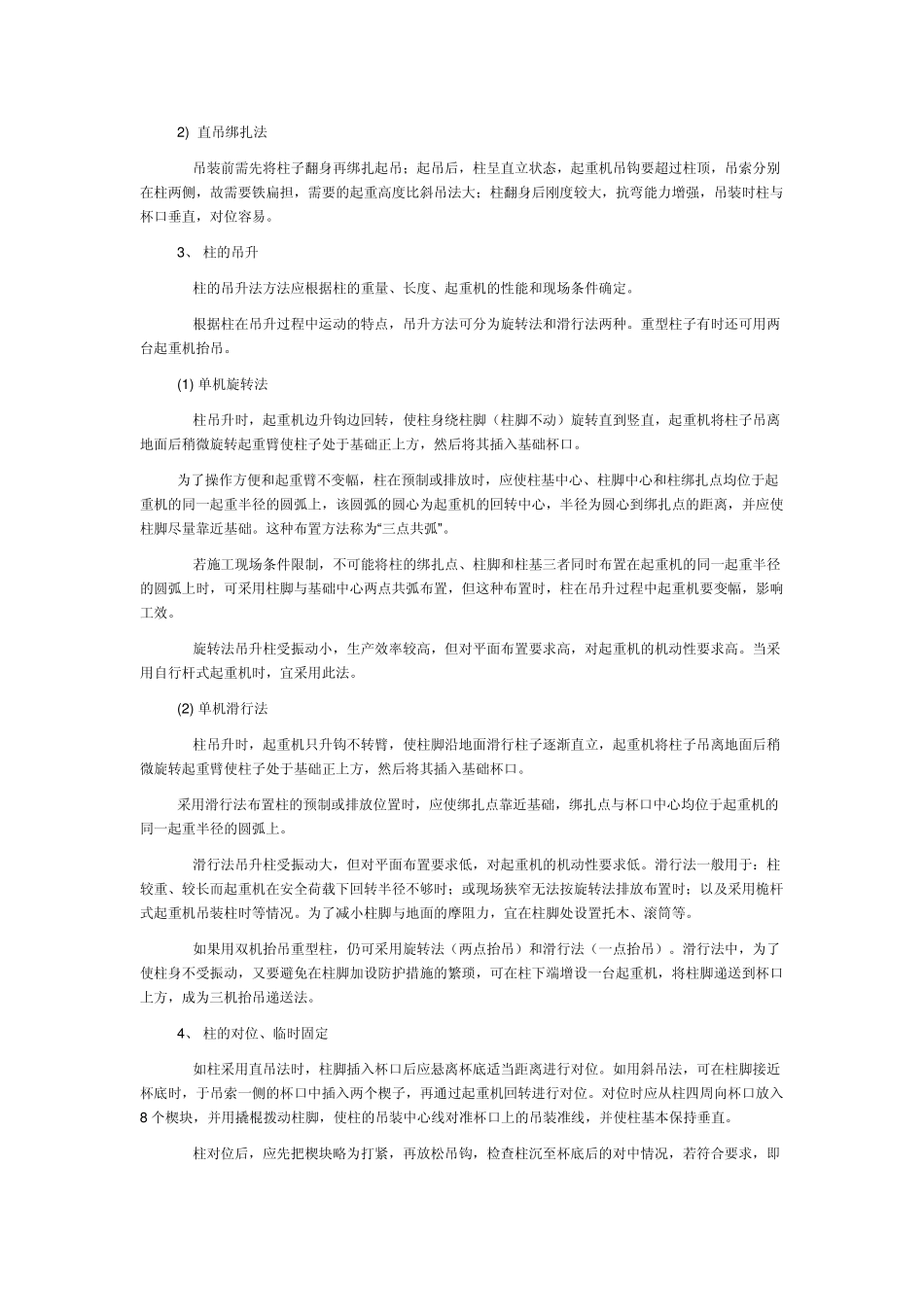

钢结构吊方案 一、 构件吊装工艺 (一) 柱子的吊装 1、 柱及基础弹线、杯底抄平 (1) 弹线 柱应在柱身的三个面弹出安装中心线、基础顶面线、地坪标高线。矩形截面柱安装中心线按几何中心线；工字形截面柱除在矩形部分弹出中心线外，为便于观测和避免视差，还应在翼缘部位弹一条与中心线平行的线。此外，在柱顶和牛腿顶面还要弹出屋架及吊车梁的安装中心线。 基础杯口顶面弹线要根据厂房的定位轴线测出，并应与柱的安装中心线相对应，以作为柱安装、对位和校正时的依据。 (2) 杯底抄平 杯底抄平是对杯底标高进行的一次检查和调整，以保证柱吊装后牛腿顶面标高的准确。调整方法是：首先，测出杯底的实际标高 h1，量出柱底至牛腿顶面的实际长度 h2；然后，根据牛腿顶面的设计标高 h 与杯底实际标高 h1 之差，可得柱底至牛腿顶面应有的长度 h3（h3= h-h1）；其次，将其（h3）与量得的实际长度（h2）相比，得到施工误差即杯底标高应有的调整值Δh（Δh= h3-h2= h-h1-h2），并在杯口内标出；最后，施工时，用1∶2 水泥砂浆或细石混凝土将杯底抹平至标志处。为使杯底标高调整值（Δh）为正值，柱基施工时，杯底标高控制值一般均要低于设计值50m m 。 例如，柱牛腿顶面设计标高+7.80，杯底设计标高-1.20，柱基施工时，杯底标高控制值取-1.25，施工后，实测杯底标高为-1.23，量得柱底至牛腿面的实际长度为 9.01m ，则杯底标高调整值为Δh= h-h1-h2=7.80+1.23-9.01=+0.02m 。 2、 柱的绑扎 柱一般均在现场就地预制，用砖或土作底模平卧生产，侧模可用木模或组合钢模。在制作底模和浇筑混凝土之前，就要确定绑扎方法、绑扎点数目和位置，并在绑扎点预埋吊环或预留孔洞，以便在绑扎时穿钢丝绳。柱的绑扎方法、绑扎点数目和位置，要根据柱的形状、断面、长度、配筋以及起重机的起重性能确定。 (1) 绑扎点数目与位置 柱的绑扎点数目与位置应按起吊时由自重产生的正负弯矩绝对值基本相等且不超过柱允许值的原则确定，以保证柱在吊装过程中不折断、不产生过大的变形。中、小型柱大多可绑扎一点，对于有牛腿的柱，吊点一般在牛腿下 200m m 处。重型柱或配筋少而细长的柱（如抗风柱），为防止起吊过程中柱身断裂，需绑扎两点，且吊索的合力点应偏向柱重心上部。必要时，需验算吊装应力和裂缝宽度后确定绑扎点数目与位置。工字形截面柱和双肢柱的绑扎点应选在实心处，否则应在绑扎位置用方木垫平。 (2) 绑扎方法 1) 斜吊绑...
