吊车组立铁塔施工方案

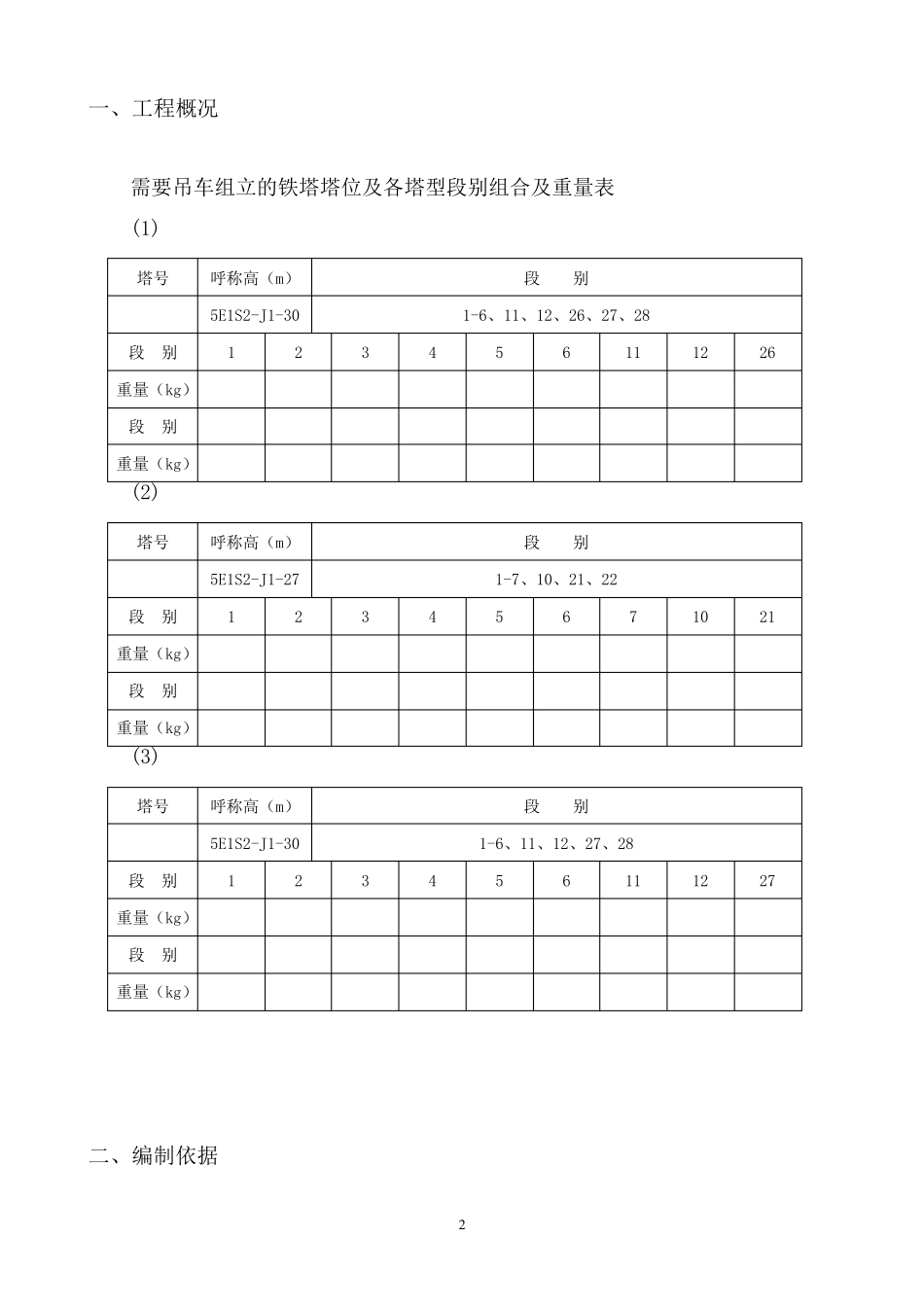

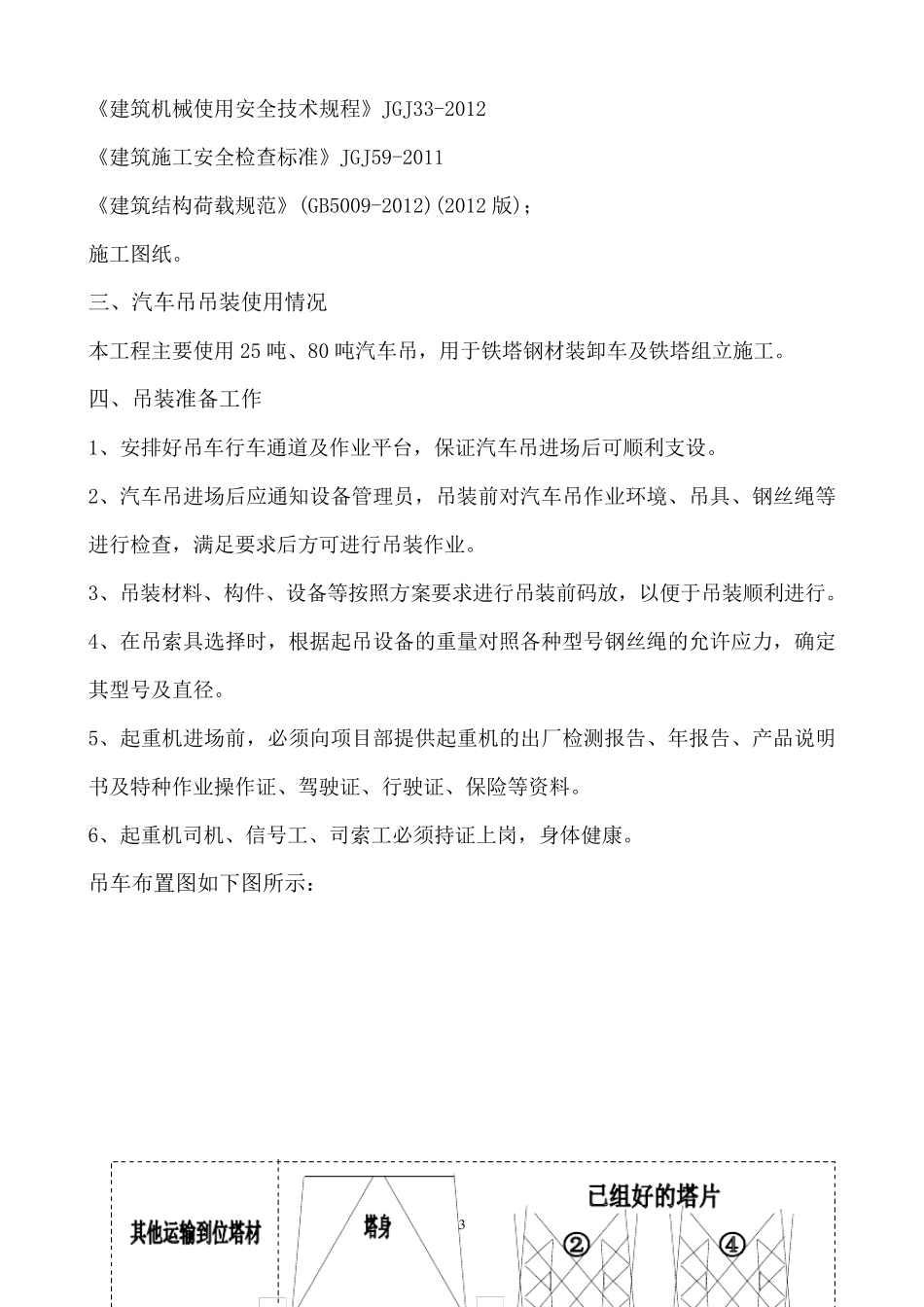

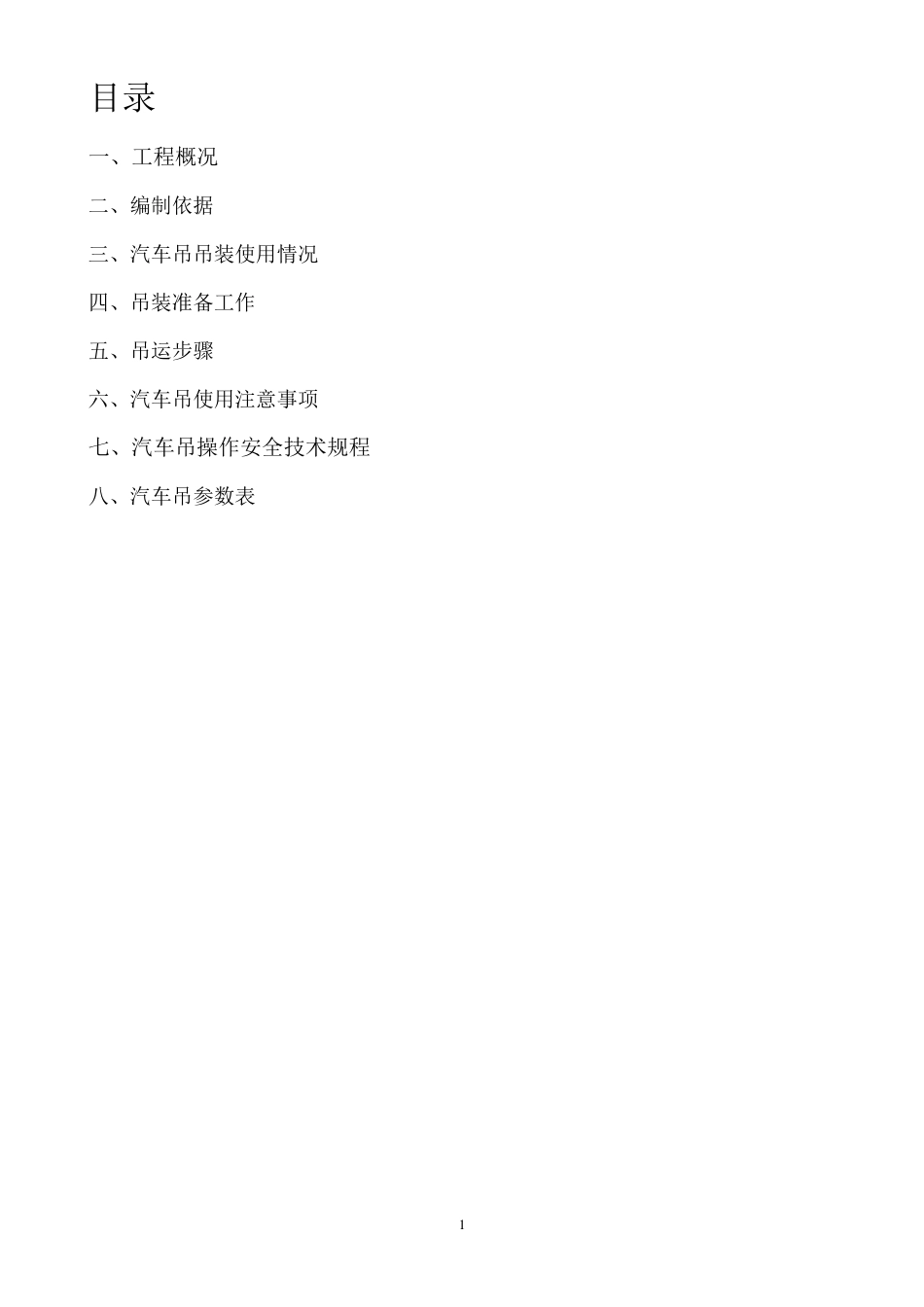

1 目录 一、工程概况 二、编制依据 三、汽车吊吊装使用情况 四、吊装准备工作 五、吊运步骤 六、汽车吊使用注意事项 七、汽车吊操作安全技术规程 八、汽车吊参数表 2 一、工程概况 需要吊车组立的铁塔塔位及各塔型段别组合及重量表 (1) 塔号 呼称高（m） 段 别 5E1S2-J1-30 1-6、11、12、26、27、28 段 别 1 2 3 4 5 6 11 12 26 重量（kg） 段 别 重量（kg） (2) 塔号 呼称高（m） 段 别 5E1S2-J1-27 1-7、10、21、22 段 别 1 2 3 4 5 6 7 10 21 重量（kg） 段 别 重量（kg） (3) 塔号 呼称高（m） 段 别 5E1S2-J1-30 1-6、11、12、27、28 段 别 1 2 3 4 5 6 11 12 27 重量（kg） 段 别 重量（kg） 二、编制依据 3 《建筑机械使用安全技术规程》JGJ33-2012 《建筑施工安全检查标准》JGJ59-2011 《建筑结构荷载规范》(GB5009-2012)(2012 版)； 施工图纸。 三、汽车吊吊装使用情况 本工程主要使用25 吨、80 吨汽车吊，用于铁塔钢材装卸车及铁塔组立施工。 四、吊装准备工作 1、安排好吊车行车通道及作业平台，保证汽车吊进场后可顺利支设。 2、汽车吊进场后应通知设备管理员，吊装前对汽车吊作业环境、吊具、钢丝绳等进行检查，满足要求后方可进行吊装作业。 3、吊装材料、构件、设备等按照方案要求进行吊装前码放，以便于吊装顺利进行。 4、在吊索具选择时，根据起吊设备的重量对照各种型号钢丝绳的允许应力，确定其型号及直径。 5、起重机进场前，必须向项目部提供起重机的出厂检测报告、年报告、产品说明书及特种作业操作证、驾驶证、行驶证、保险等资料。 6、起重机司机、信号工、司索工必须持证上岗，身体健康。 吊车布置图如下图所 示 ： 4 五、吊运步骤 5 .1 施工工艺流程 施工准备→地面组装→塔腿吊装→塔身吊装→曲臂吊装→横担吊装→检修消缺→结束 图 5 -1 吊车组立铁塔工艺流程 5 .2 操作要点 5 .2 .1 施工准备 （1）立塔之前应对基础的型号、根开、对角线、相对高差、转角塔角度及预偏值数据进行仔细校核，无误后方可开始组立铁塔。 （2）参加高海拔地区铁塔组立的施工人员必须经县级及以上医院体检合格，购买意外伤害保险，特种作业人员必须持证上岗，所有现场施工人员在组立塔前应接受安全技术培训和交底，并经考试合格后方能进入施工现场。 无曲臂塔 5 （3）组立铁塔前，技术员和吊车操作人员必须对进...
