吊顶内线管暗装技术交底

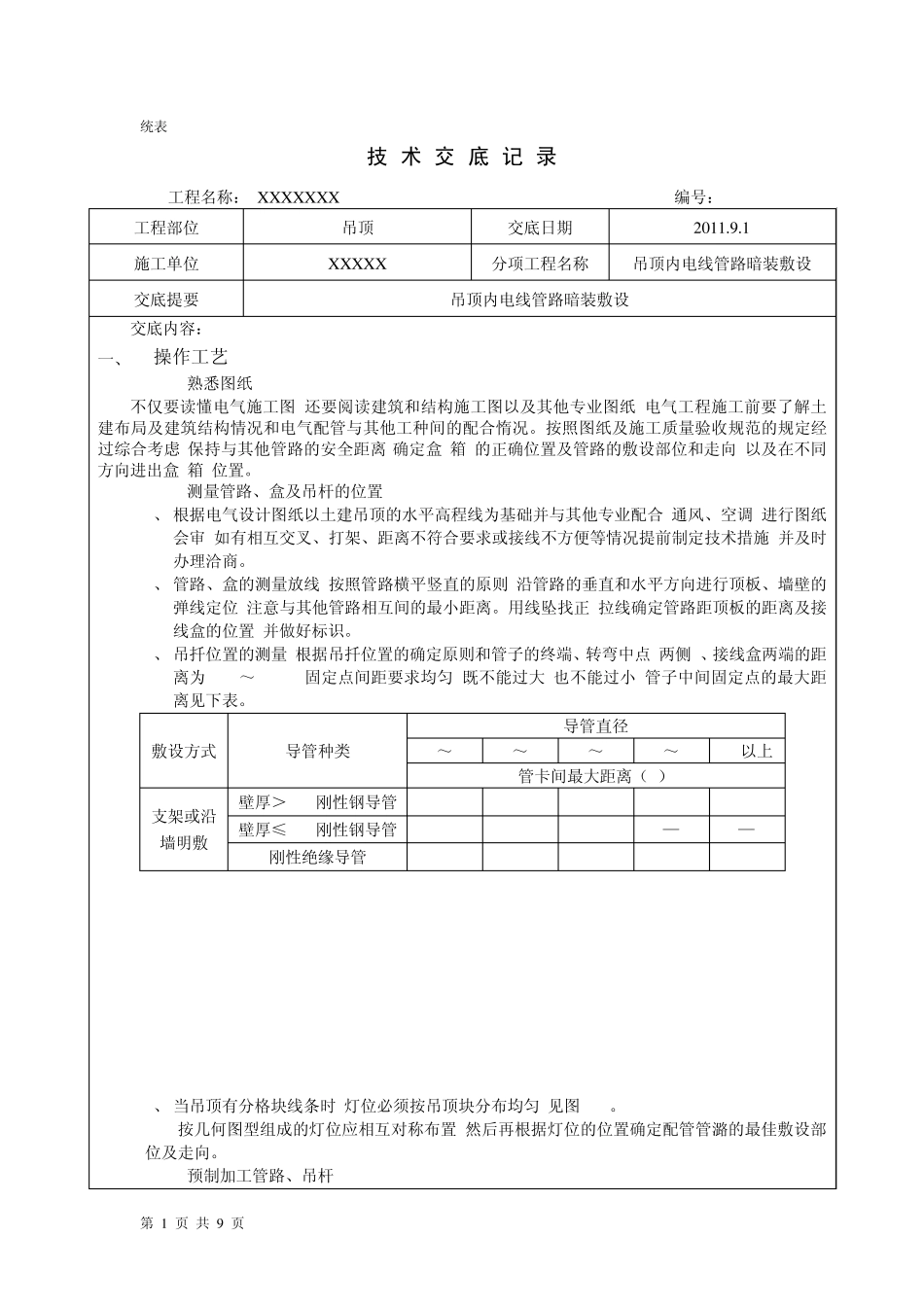

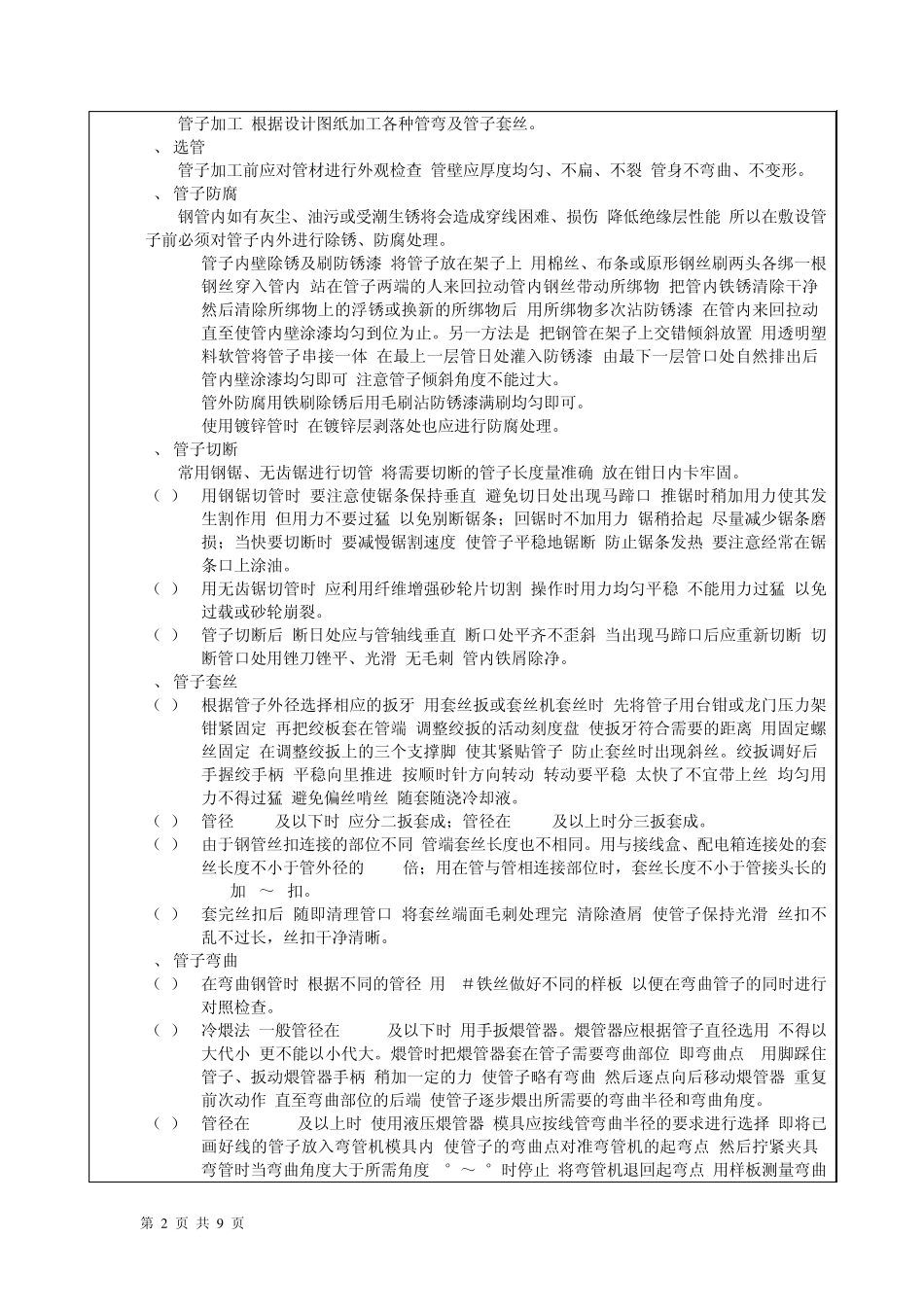

第 1 页 共 9 页 统表 C01-3 技 术 交 底 记 录 工程名称： X X X X X X X 编号： 工程部位 吊顶 交底日期 2011.9.1 施工单位 X X X X X 分项工程名称 吊顶内电线管路暗装敷设 交底提要 吊顶内电线管路暗装敷设 交底内容： 一、 操作工艺 1. 熟悉图纸 不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他专业图纸,电气工程施工前要了解土建布局及建筑结构情况和电气配管与其他工种间的配合惰况。按照图纸及施工质量验收规范的规定,经过综合考虑.保持与其他管路的安全距离,确定盒(箱)的正确位置及管路的敷设部位和走向,以及在不同方向进出盒(箱)位置。 2. 测量管路、盒及吊杆的位置 1、 根据电气设计图纸以土建吊顶的水平高程线为基础并与其他专业配合(通风、空调)进行图纸会审,如有相互交叉、打架、距离不符合要求或接线不方便等情况提前制定技术措施,并及时办理洽商。 2、 管路、盒的测量放线:按照管路横平竖直的原则,沿管路的垂直和水平方向进行顶板、墙壁的弹线定位,注意与其他管路相互间的最小距离。用线坠找正,拉线确定管路距顶板的距离及接线盒的位置,并做好标识。 3、 吊扦位置的测量:根据吊扦位置的确定原则和管子的终端、转弯中点(两侧)、接线盒两端的距离为 150～250mm,固定点间距要求均匀,既不能过大,也不能过小,管子中间固定点的最大距离见下表。 敷设方式 导管种类 导管直径 15～20 25～32 32～40 50～65 65以上 管卡间最大距离（m） 支架或沿墙明敷 壁厚＞2mm刚性钢导管 1.5 2.0 2.5 2.5 3.5 壁厚≤2mm刚性钢导管 1.0 1.5 2.0 — — 刚性绝缘导管 1.0 1.5 1.5 2.0 2.0 4、 当吊顶有分格块线条时,灯位必须按吊顶块分布均匀,见图 5-3。 按几何图型组成的灯位应相互对称布置,然后再根据灯位的位置确定配管管潞的最佳敷设部位及走向。 3. 预制加工管路、吊杆 第 2 页 共 9 页 管子加工:根据设计图纸加工各种管弯及管子套丝。 1、 选管 管子加工前应对管材进行外观检查,管壁应厚度均匀、不扁、不裂,管身不弯曲、不变形。 2、 管子防腐 钢管内如有灰尘、油污或受潮生锈将会造成穿线困难、损伤,降低绝缘层性能,所以在敷设管子前必须对管子内外进行除锈、防腐处理。 1. 管子内壁除锈及刷防锈漆:将管子放在架子上,用棉丝、布条或原形钢丝刷两头各绑一根钢丝穿入管内,站在管子两端的人来回拉动管内钢丝带动所绑物,把管内铁锈清除干...
