同层排水技术指导

同层排水技术指导_第1页
1/26
同层排水技术指导_第2页
2/26
同层排水技术指导_第3页
3/26

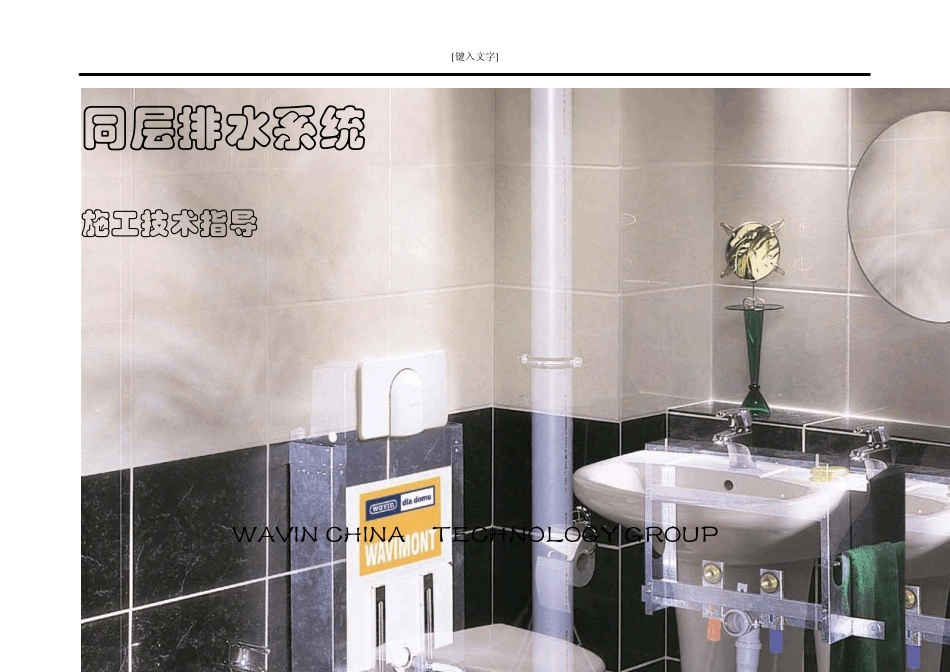

[键入文字] 1 同层排水系统 施工技术指导 WAVIN CHINA·TECHNOLOGY GROUP [键入文字] 2 [键入文字] 3 施工前条件 施工前,建筑、结构、给排水、供暖通风、电气等专业应互相配合,协调进行。各专业除应符合本规程外,尚应符合国家及行业现行的有关标准和规范。 A)确认有足够的作业空间,防止管井内立管位置与其他管道交叉 B)卫生间施工现场没其他杂物堆放 C)洁具安装位置设计图,土建方需做好洁具的定位及画线,以便排水管道正确安装 D)排水系统施工图及施工指导包括熔接要求等 E)安装工人培训 F)已安装或将需要安装的水电管道布置图线路图(给水/采暖),避免交叉打架,影响施工 G)所需工具/管采管件齐备 H)试水设备 据国标 GB50015-2003《建筑给水排水设计规范》的规定:“建筑物内埋地敷设的生活给水管与排水管之间的最小净距,平行埋设时不应小于 0.5m,交叉埋设是不应小于 0.15m,且给水管应在排水管的上面”。此项目要避免地暖管道与排水管道的交叉,排水管道沿卫生间周边敷设,因此排水管道应先于地暖管道施工。 [键入文字] 4 一般的规定 1.1 系统安装前应具备下列条件: 1. 施工图纸及其它技术文件齐全,并经各专业会审; 2. 有批准的施工方案或施工工艺,已进行技术交底; 3. 材料、机具及施工力量等准备就绪,能保证正常施工; 4. 已按照设计图纸配合土建预留孔、洞; 5. 已完成楼板防水施工。 1.2 材料验收应符合下列规定: 1. 管材、管件等材料的规格、型号及性能应符合设计规定,并有质量合格证明文件。 2. 建筑排水塑料管及管件等材料的表面应完好无损,颜色应均匀一致,内外壁应光滑平整,无凹陷、气泡、明显的划伤和其他影响到产品的裂缝缺陷。建筑排水柔性接口铸铁管及管件表面应物裂缝、沙眼、飞刺、瘪陷等缺陷。管材端面应平整,并与轴线垂直。 3. 阻火圈、防火套管或阻火胶带应标有规格、耐火极限和生产厂名称。 1.3 材料贮运应符合下列规定: 1. 管材和管件在运输、装卸和搬动时应轻放,严禁撞击和抛、摔、拖。 2. 管材、管件等应分类堆放。管材应水平堆放在平整的场地上,管件应逐层码堆。 [键入文字] 5 3. 建筑排水塑料管贮存堆放时,不得受日光长时间暴晒,并应远离明火、热源。 1.4 管道敷设应符合下列规定: 1. 管道应按照设计规定的位置安装,坡度应符合设计要求或有关标准的规定。 2. 排水立管上应按设计要求设置检查口,检查口中心距地面...
