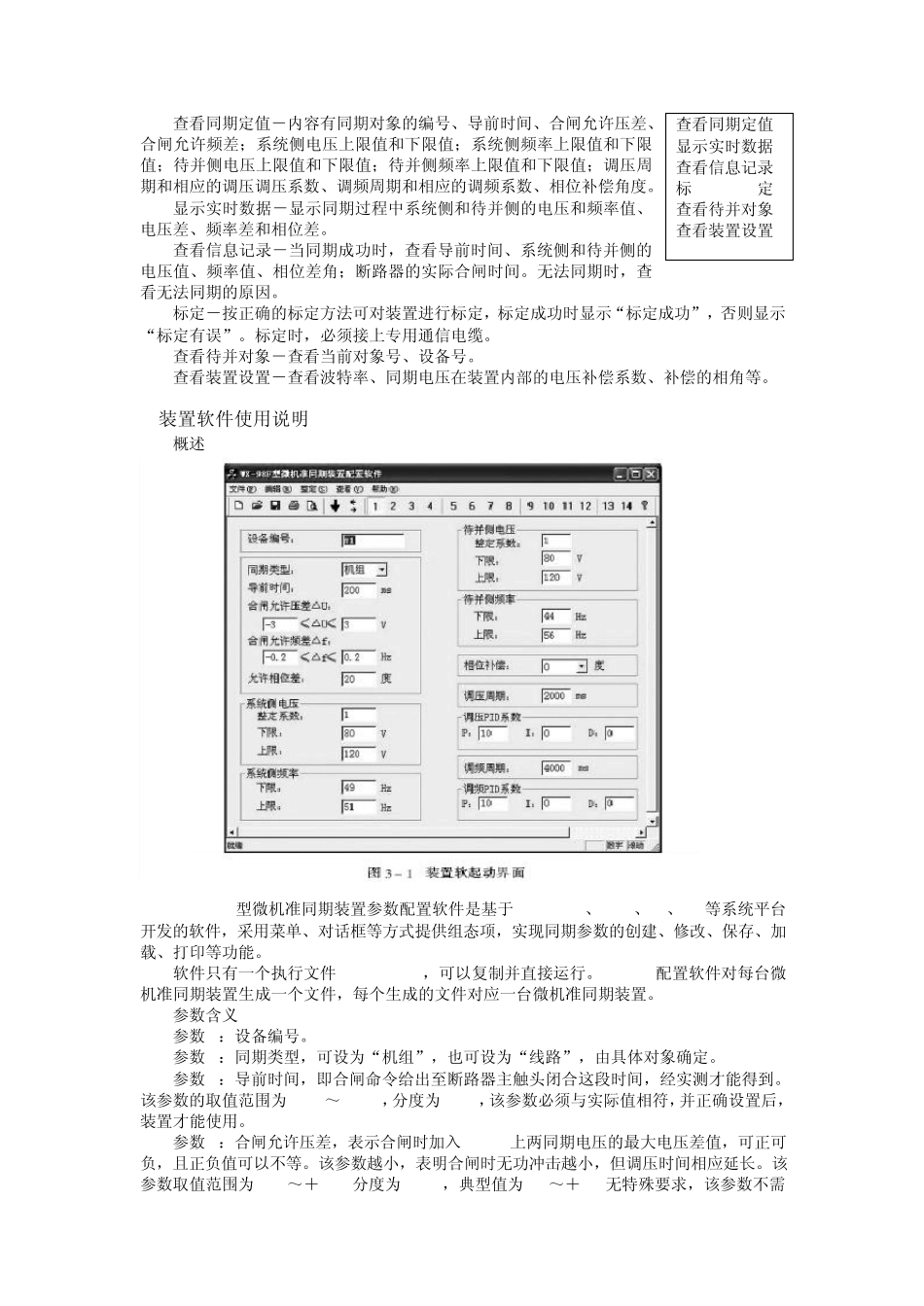

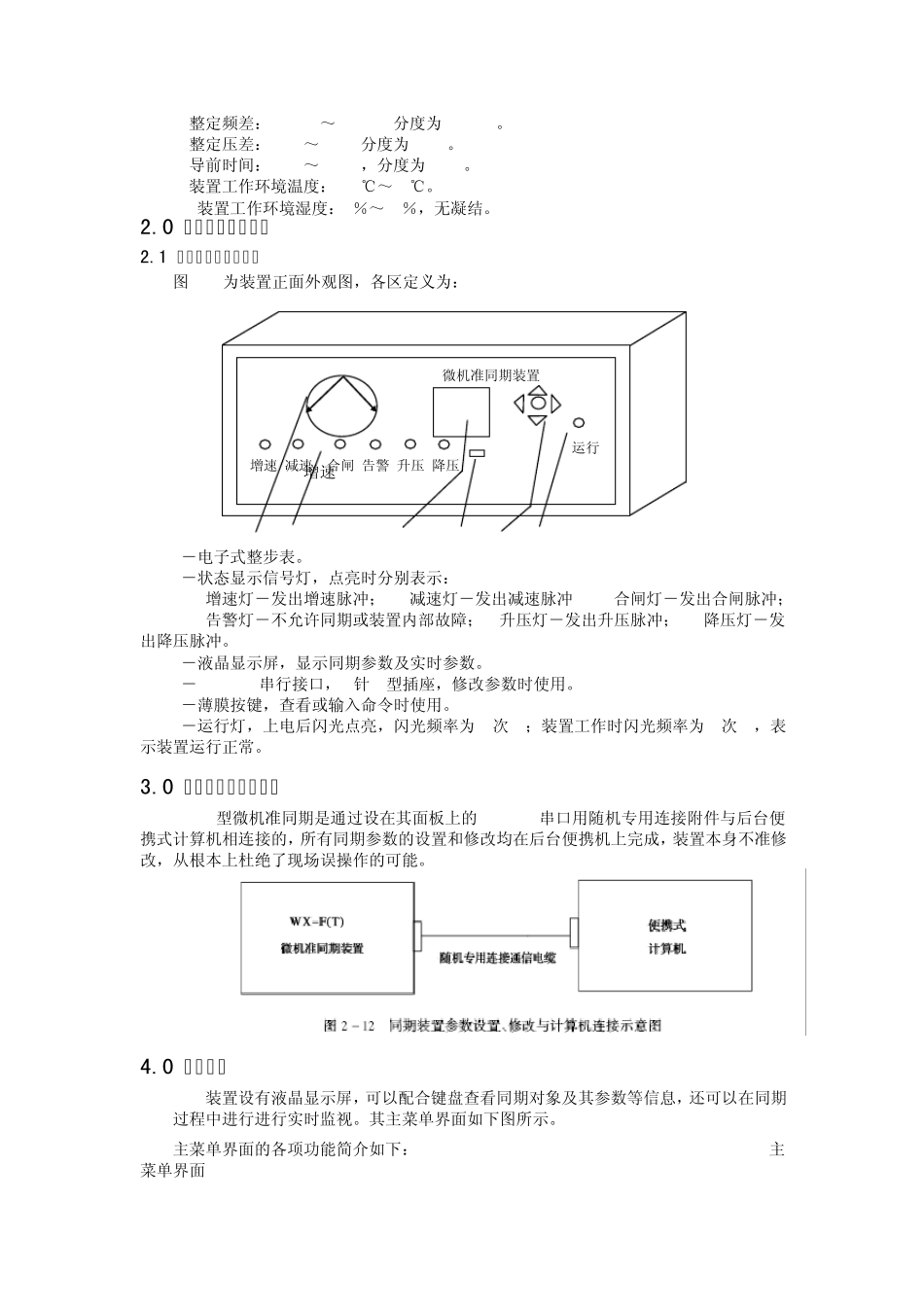

同期装置技术手册 1.0 装置概述 本装置型号为江苏国瑞自动化工程有限公司生产的 WX-98F型自动准同期装置。 WX-98F)型微机准同期装置是专用于各种类型发电厂发电机组与电网间并列、变电站中母线与线路间并列的微机型自动准同期装置，具有并网安全可靠、快速、稳定、精度高、功能多的优点。同时在并网过程中，对于系统电压过高或过低、系统频率过高或过低、机组电压过高或过低、机组频率过高或过低以及电压回路断线、过励磁等，装置具有保护功能。 1.1 装置特点 1.1.1 安全性和可靠性极高 双 CPU结构，软件和硬件各自独立，两套出口串联构成装置总的合闸出口；再加上选用全新高档 16位单片机以及多重冗余设计，使装置具有极高的安全性和可靠性。 1.1.2 同期速度快、精度高 采用现代控制理论，引入人工智能思想，正确预测合闸角；装置采用 PID调节，能使发电机快速跟踪系统电压和频率，使之以最快的速度进入给定区域，确保在出现第1个同期点时精确无误地将断路器合上，完成并网工作。 1.1.3 稳定性好、抗干扰能力强 装置选用低功耗器件，热稳定性好；选用进口优质开关电源，电压适应能力强；采用多层板技术；所有输入/输出回路及电源回路均按抗浪涌设计，并采取多种可靠的隔离措施。装置通过了国家标准规定的静电放电、电磁辐射和电快速脉冲群的电磁兼容性试验。因此，装置具有稳定性好、抗干扰能力强的特点。 1.1.4 电压回路断线和低电压保护功能 电压回路断线时会使同期电压降低，或励磁回路异常时同期电压同样会降低，在这种情况下装置发出告警，拒绝同期，在显示屏上显示发电机电压过低还是系统电压过低。低电压值可分别进行设置。 1.1.5 过电压保护和过励磁保护功能 发电机在同期过程中，若发电机电压过高，则容易造成对发电机（发变组时包括变压器）的过励磁，装置具有过电压和过励磁保护功能。发电机过电压值、系统电压值可分别进行设置。 1.1.6 高频率和低频率保护功能 为保证发电机安全并入电网，装置具有高频率和低频率保护功能。系统和发电机的高、低频率值可分别设置。 1.1.7 装置支持线电压同期，同时也支持相电压同期。 1.1.8 装置具有自动补偿主变压器△/Y接线引起的相角差和电压差，无需采用转角变压器。 1.1.9 装置具有实时测试同期断路器的合闸时间。 可以从显示屏上观察到每次合闸的真正合闸时间。 1.1.10 装置起动灵活 通过输入端子接线的不同组合，可实现手控、自控起动和单次、多次起动...
