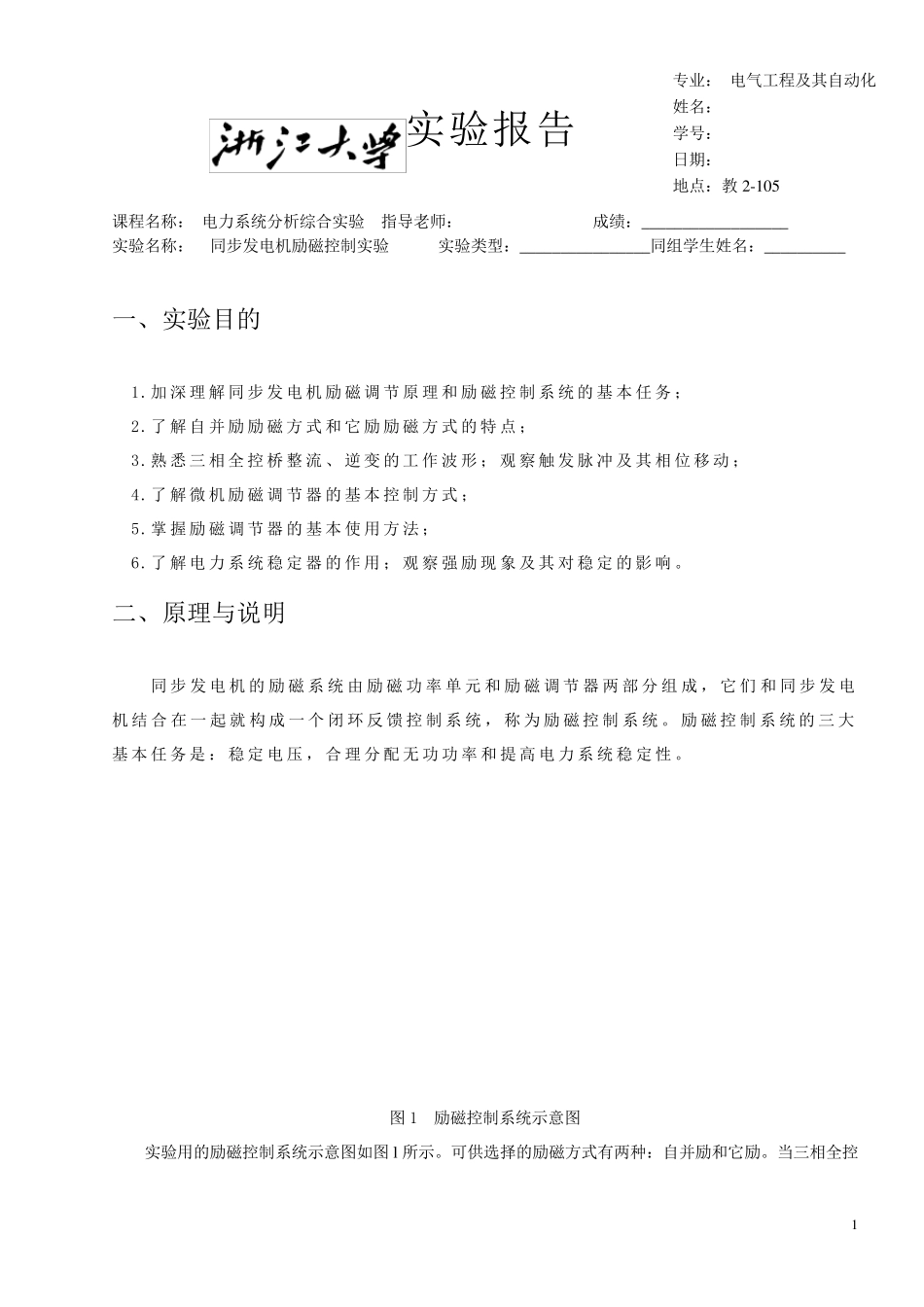

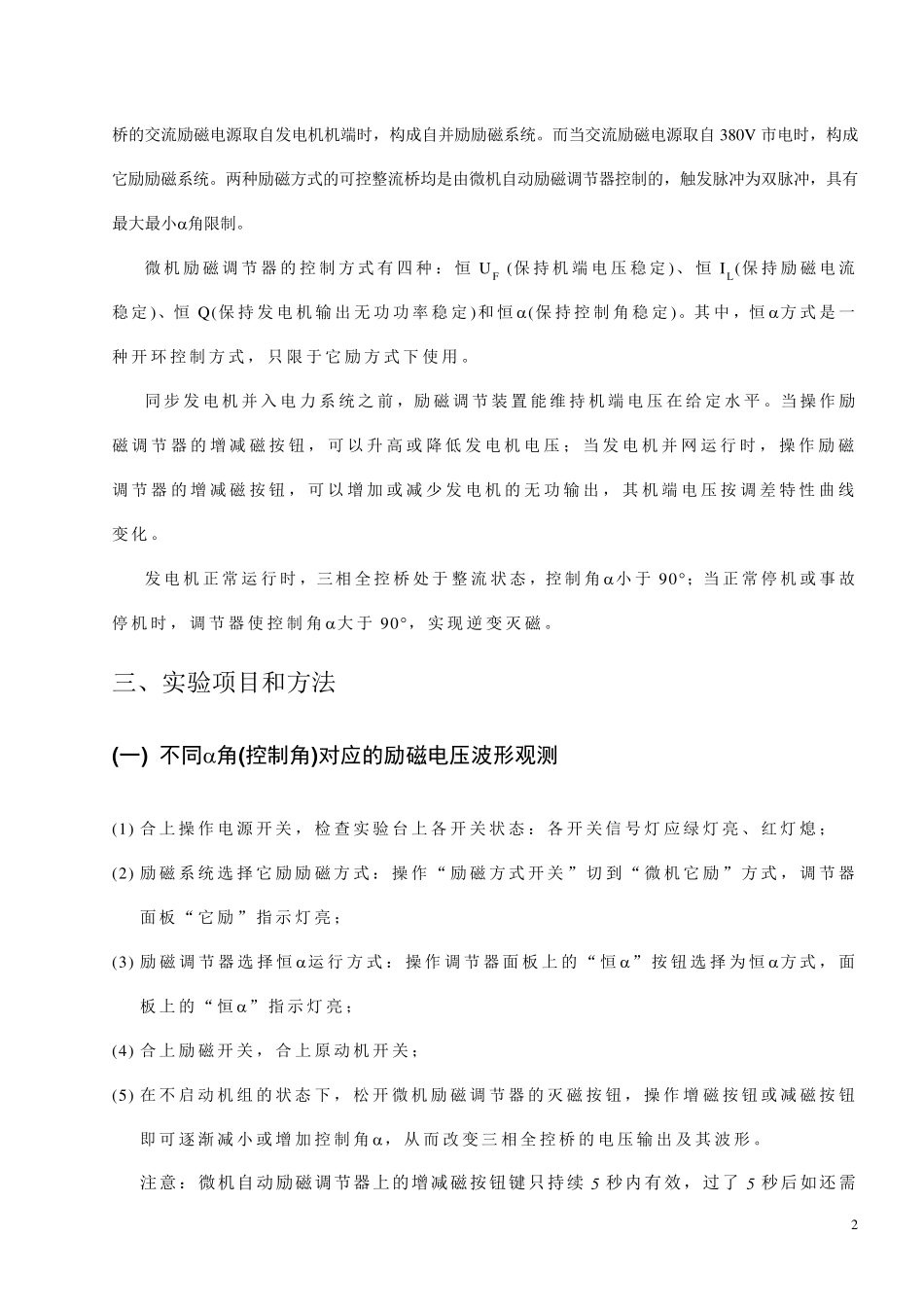

1 实验报告 课程名称： 电力系统分析综合实验 指导老师： 成绩：__________________ 实验名称： 同步发电机励磁控制实验 实验类型：________________同组学生姓名：__________ 一、实验目的 1.加 深 理 解 同步发电机励磁调 节 原 理 和 励磁控制系统的 基 本 任 务 ； 2.了 解 自 并 励励磁方 式 和 它 励励磁方 式 的 特 点 ； 3.熟 悉 三 相 全 控桥 整 流 、 逆 变 的 工 作 波 形 ； 观 察 触 发脉 冲 及 其 相 位 移 动 ； 4.了 解 微 机励磁调 节 器 的 基 本 控制方 式 ； 5.掌 握 励磁调 节 器 的 基 本 使 用 方 法 ； 6.了 解 电力系统稳 定 器 的 作 用 ； 观 察 强 励现 象 及 其 对 稳 定 的 影 响 。 二、原理与说明 同步发电机的 励磁系统由 励磁功 率 单 元 和 励磁调 节 器 两 部 分组成， 它 们 和 同步发电机结 合在 一起 就 构 成一个 闭 环 反 馈 控制系统， 称为 励磁控制系统。 励磁控制系统的 三 大基 本 任 务 是 ：稳 定 电压 ， 合理 分配 无 功 功 率 和 提 高 电力系统稳 定 性 。 图 1 励磁控制系统示意图 实验用的励磁控制系统示意图如图 l所示。可供选择的励磁方式有两种：自并励和它励。当三相全控专业： 电气工程及其自动化 姓名： 学号： 日期： 地点：教 2-105 2 桥的交流励磁电源取自发电机机端时，构成自并励励磁系统。而当交流励磁电源取自 380V 市电时，构成它励励磁系统。两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，触发脉冲为双脉冲，具有最大最小角限制。 微 机 励 磁 调 节 器 的 控 制 方 式 有 四 种 ： 恒 U F (保 持 机 端 电 压 稳 定 )、 恒 IL(保 持 励 磁 电 流稳 定 )、恒 Q (保 持 发 电 机 输 出 无 功 功 率 稳 定 )和 恒 (保 持 控 制 角 稳 定 )。其 中 ，恒 方 式 是 一种 开 环 控 制 方 式 ， 只 限 于 它 励 方 式 下 使 用 。 同 步 发 电 机 并 入 电 力 系 统 之 前 ，励 磁 调 节 装 置 能 维 持 机 端 电 压 在 给 定 水 平 。当 操 作 励磁 调 节 器 的 增 减 磁 按 钮 ， 可 以 升 高 或 降 低 发 电 ...
