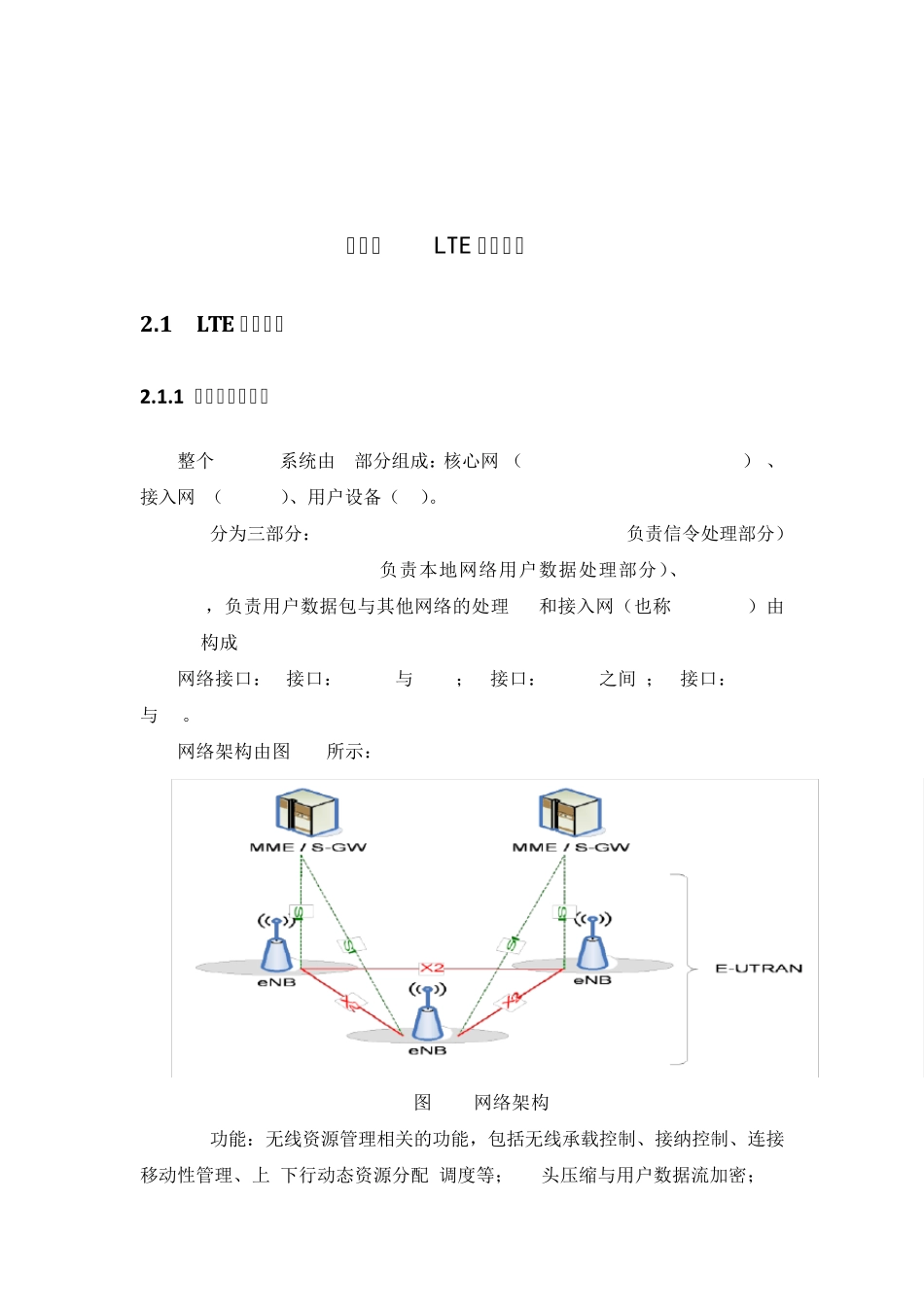

第二章 LTE 基本理论 2.1 LTE 网络结构 2.1.1 网络实体和功能 整个TD-LTE系统由3部分组成:核心网 (EPC, Evolved Packet Core ) 、接入网 (eNodeB)、用户设备(UE)。 EPC分为三部分:MME (Mobility Management Entity, 负责信令处理部分) S-GW (Serving Gateway , 负责本地网络用户数据处理部分)、P-GW (PDN Gateway,负责用户数据包与其他网络的处理 ) 和接入网(也称 E-UTRAN)由eNodeB构成 网络接口:S1接口:eNodeB与 EPC ;X2接口:eNodeB之间 ;Uu接口:eNodeB与 UE。 网络架构由图 2-1所示: 图 2-1 网络架构 eNB功能:无线资源管理相关的功能,包括无线承载控制、接纳控制、连接移动性管理、上/下行动态资源分配/调度等;IP头压缩与用户数据流加密;UE附着时的MME选择; 提供到S-GW的用户面数据的路由;寻呼消息的调度与传输;系统广播信息的调度与传输;测量与测量报告的配置。 MME功能:寻呼消息分发,MME负责将寻呼消息按照一定的原则分发到相关的eNB;安全控制;空闲状态的移动性管理;EPC承载控制;非接入层信令的加密与完整性保护。 服务网关功能:终止由于寻呼原因产生的用户平面数据包;支持由于UE移动性产生的用户平面切换。 PDN网关功能:逐用户数据包的过滤和检查。 2.1.2 无线接口协议 无线接口是指终端和接入网质检费接口,简称Uu接口,通常我们称之为空中接口。无线接口协议主要分为三层两面,三层包括物理层、数据链路层、逻辑链路层,两面是指控制平面和用户平面。数据链路层被分为3层,包括媒体接入控制(MAC Medium Access Control)、无线链路控制(RLC Radio Link Control)和分组数据汇聚协议(PDCP Packet Data Convergence Protocol)3个子层。网元间控制面整体协议栈和网元间用户面整体协议栈分别如图2-2和图 2-3所示: 图 2-2 网元间控制面整体协议栈 图 2-3 网元间用户面整体协议栈 2 .2 物理层关键技术 2.2.1 OFDM 基本理论 在共享的信道中进行多路或多用户传输时,需要采用信道复用技术。多路复用和多址技术,是对信道资源的一种分割复用和对接受信号的寻址分离技术:在通信系统的发送端,对信道资源进行划分分割,分配给多路和多用户进行复用传输;在通信系统的接受端,对接受到的信号进行分离和寻址,恢复发送端的多路和多用户信号。信道的复用方式有:①频分复用方式,信道按照频率进行划分分割,多路或多址信号占用不重叠的...
