后张法预应力25m箱梁预制、张拉压浆、安装、桥面铺装及护栏施工(图)

后张法预应力25m箱梁预制、张拉压浆、安装、桥面铺装及护栏施工(图)_第1页
1/9
后张法预应力25m箱梁预制、张拉压浆、安装、桥面铺装及护栏施工(图)_第2页
2/9
后张法预应力25m箱梁预制、张拉压浆、安装、桥面铺装及护栏施工(图)_第3页
3/9

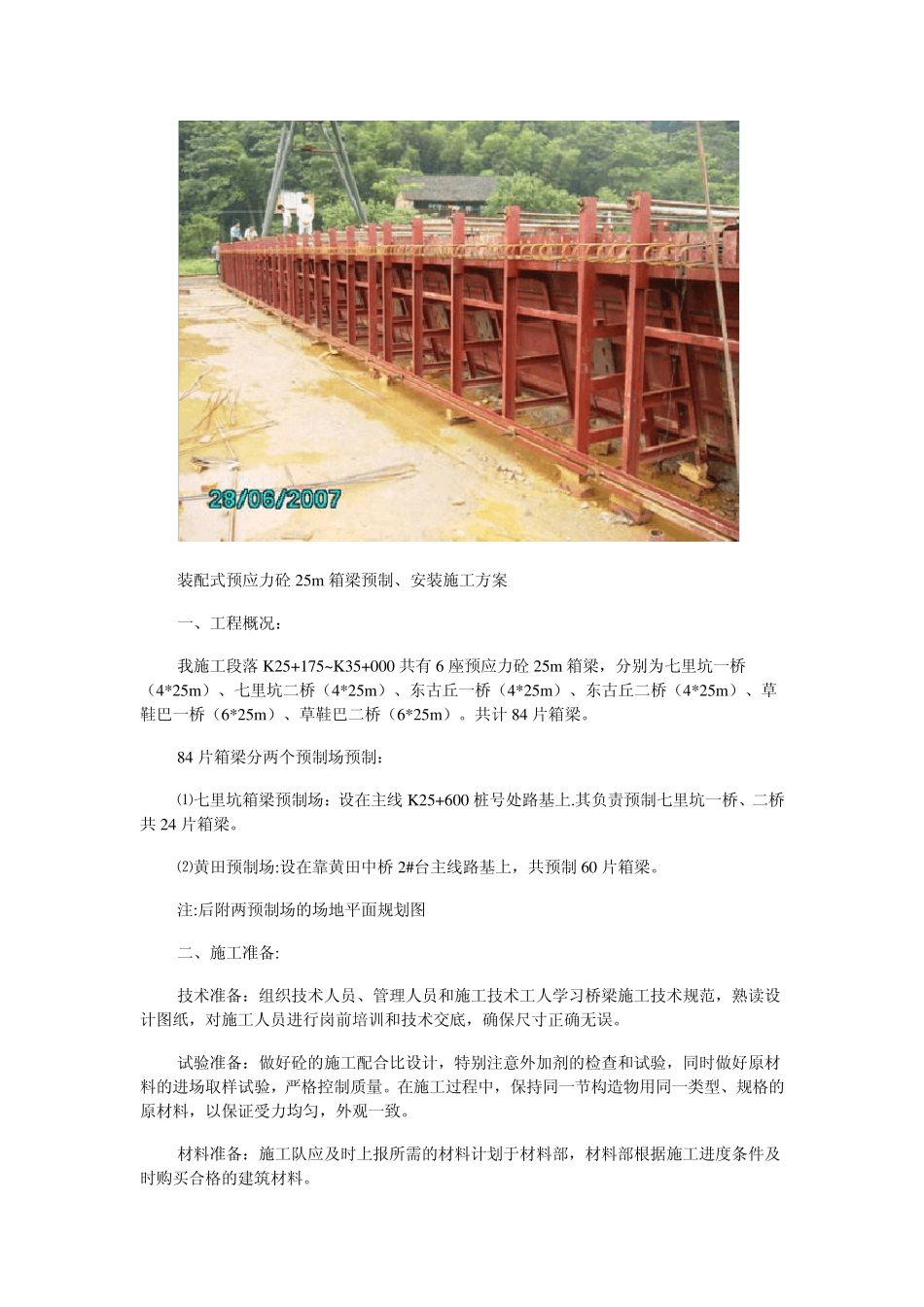

后张法预应力25m 箱梁预制、张拉压浆、安装、桥面铺装及护栏施工 装配式预应力砼25m 箱梁预制、安装施工方案 一、工程概况: 我施工段落K25+175~K35+000 共有6 座预应力砼25m 箱梁,分别为七里坑一桥(4*25m)、七里坑二桥(4*25m)、东古丘一桥(4*25m)、东古丘二桥(4*25m)、草鞋巴一桥(6*25m)、草鞋巴二桥(6*25m)。共计84 片箱梁。 84 片箱梁分两个预制场预制: ⑴七里坑箱梁预制场:设在主线 K25+600 桩号处路基上.其负责预制七里坑一桥、二桥共24 片箱梁。 ⑵黄田预制场:设在靠黄田中桥2#台主线路基上,共预制60 片箱梁。 注:后附两预制场的场地平面规划图 二、施工准备: 技术准备:组织技术人员、管理人员和施工技术工人学习桥梁施工技术规范,熟读设计图纸,对施工人员进行岗前培训和技术交底,确保尺寸正确无误。 试验准备:做好砼的施工配合比设计,特别注意外加剂的检查和试验,同时做好原材料的进场取样试验,严格控制质量。在施工过程中,保持同一节构造物用同一类型、规格的原材料,以保证受力均匀,外观一致。 材料准备:施工队应及时上报所需的材料计划于材料部,材料部根据施工进度条件及时购买合格的建筑材料。 施工机具和模板:施工前,组织工人对所用施工机具进行施工前的调试和维修,确保施工期间机具完好;同时组织工人对钢模进行试拼,检查模板几何尺寸是否符合设计要求,接缝是否密实、平整,确保构筑物外形美观。 场地准备:首先进行预制场地规划及平整压实,对料场场地进行硬化,并搭设钢筋加工场和钢绞线、波纹管堆放场。 搅拌机及张拉千斤顶的准备:在浇筑梁板之前,必须对搅拌机及张拉千斤顶进行标定。标定合格后方可投入使用。以确保砼配合比及张拉设备的准确性。 三、施工方法: 1、底座 首先硬化场地使底座在箱梁生产过程中不至变形,根据施工计划、施工投入考虑,七里坑箱梁预制场及黄田预制场预计投入底板分别为 12 个、8 个,台座宽度严格按照设计梁板底宽施工,底座基础中间厚 25cm C25 砼,两端各两米范围内因张拉需要砼加厚到 40cm 。浇筑底座砼要保证底座顶面的水平,底座纵向设置向下 1.4cm 的预留拱度。两侧设置角铁,底模应水磨石,在底座两边的角钢安置 1cm 厚的橡胶条,使箱梁侧模挤压固定于底座上后浇注砼时不至漏浆。底座应设置拉杆预留孔,预留频率断面点根据箱梁模板来确定。 2、钢筋加工及安装、波纹管安装 钢筋进场质保资料须齐全,分类垫起堆放...
