吨包装秤操作维护说明书

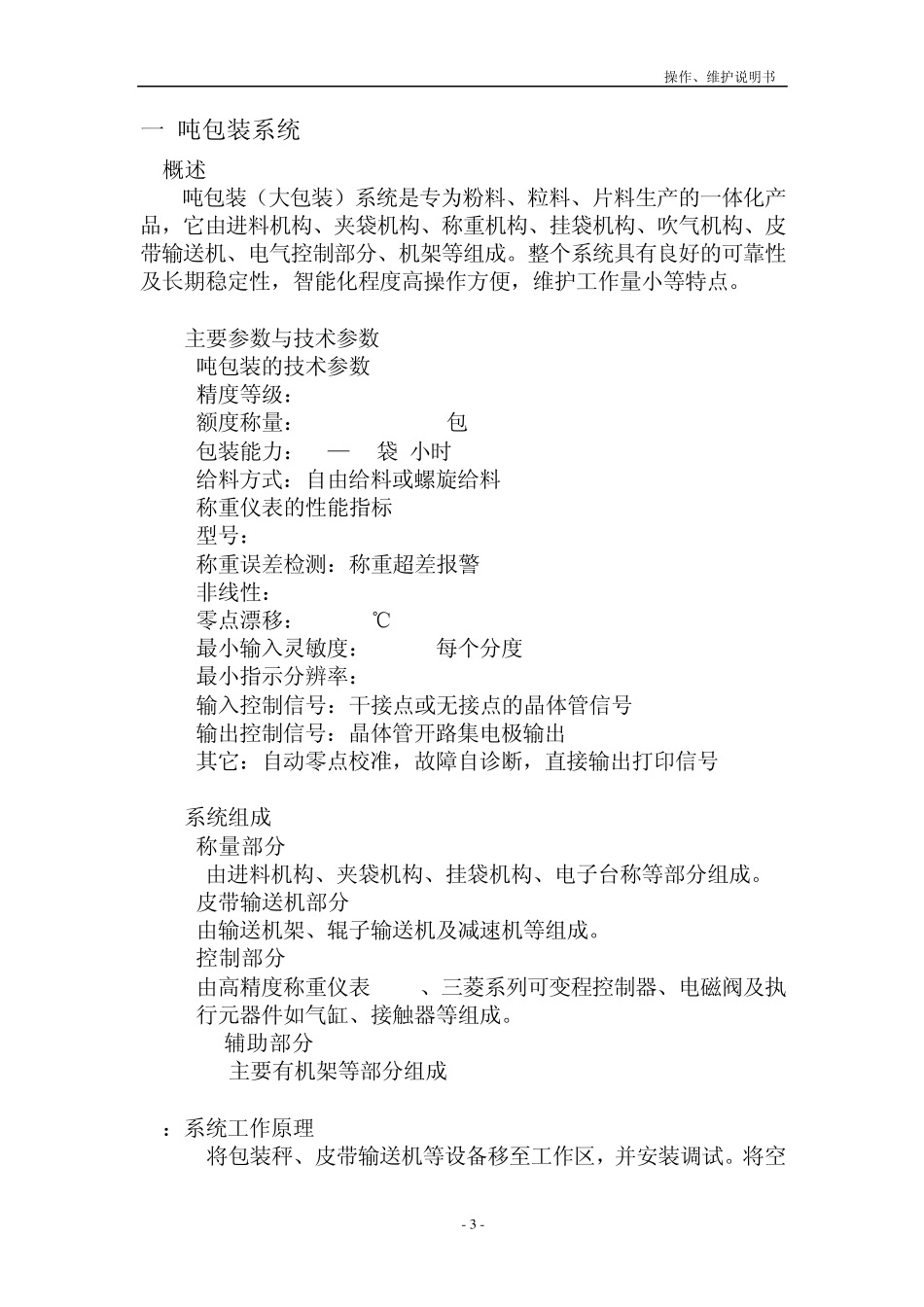

操作、维护说明书 - 1 - 吨包装秤系统 操作、维护 说 明 书 操作、维护说明书 - 2 - 目 录 一.吨包装系统„„„„„„„„„„„„„„„„„1 1.概述„„„„„„„„„„„„„„„„„„„„„1 2.主要参数与技术参数„„„„„„„„„„„„„„1 3.系统组成„„„„„„„„„„„„„„„„„„„2 4.系统工作原理„„„„„„„„„„„„„„„„„2 5.安装„„„„„„„„„„„„„„„„„„„„„3 6.调试„„„„„„„„„„„„„„„„„„„„„3 7.使用方法„„„„„„„„„„„„„„„„„„„4 二.设备一般故障及排除方法„„„„„„„„„„„„5 三.注意事项„„„„„„„„„„„„„„„„„„„6 操作、维护说明书 - 3 - 一.吨包装系统 I.概述 吨包装（大包装）系统是专为粉料、粒料、片料生产的一体化产品，它由进料机构、夹袋机构、称重机构、挂袋机构、吹气机构、皮带输送机、电气控制部分、机架等组成。整个系统具有良好的可靠性及长期稳定性，智能化程度高操作方便，维护工作量小等特点。 II. 主要参数与技术参数 1. 吨包装的技术参数 精度等级：0.2 额度称量：500kg-1000kg/包 包装能力：10—20袋/小时 给料方式：自由给料或螺旋给料 2. 称重仪表的性能指标 型号：F701 称重误差检测：称重超差报警 非线性：0.01%FS 零点漂移：0.2uV/℃ 最小输入灵敏度：0.5uV/每个分度 最小指示分辨率：1/10000 输入控制信号：干接点或无接点的晶体管信号 输出控制信号：晶体管开路集电极输出 其它：自动零点校准，故障自诊断，直接输出打印信号 III.系统组成 1. 称量部分 由进料机构、夹袋机构、挂袋机构、电子台称等部分组成。 2. 皮带输送机部分 由输送机架、辊子输送机及减速机等组成。 3. 控制部分 由高精度称重仪表 F701、三菱系列可变程控制器、电磁阀及执行元器件如气缸、接触器等组成。 4. 辅助部分 主要有机架等部分组成 IV：系统工作原理 将包装秤、皮带输送机等设备移至工作区，并安装调试。将空 操作、维护说明书 - 4 - 包装袋置于秤台上，人工将袋子挂在四个挂钩上，袋口套在下料口上，然后触碰夹袋开关，夹袋机构动作将包装袋夹紧，接着打开吹气电磁阀，气体将包装袋撑开，延时数秒钟后将电磁阀关闭。按下秤启动按钮后仪表首先进行置零操作，然后排气电磁阀打开，进料机构料门开启，加料开始，称重传感器将实际重量换成电信号，称...
