吸收塔焊接作业指导书

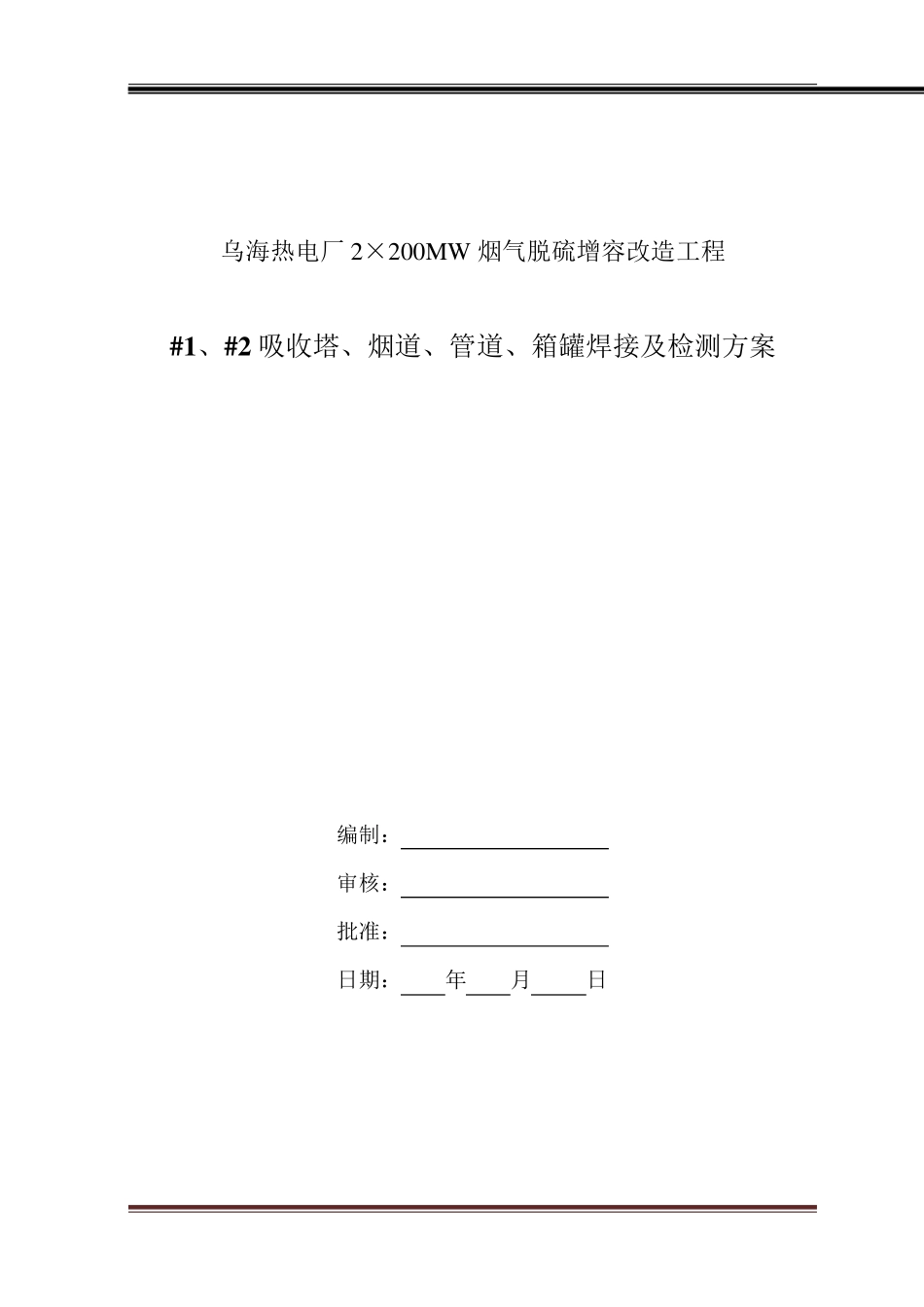

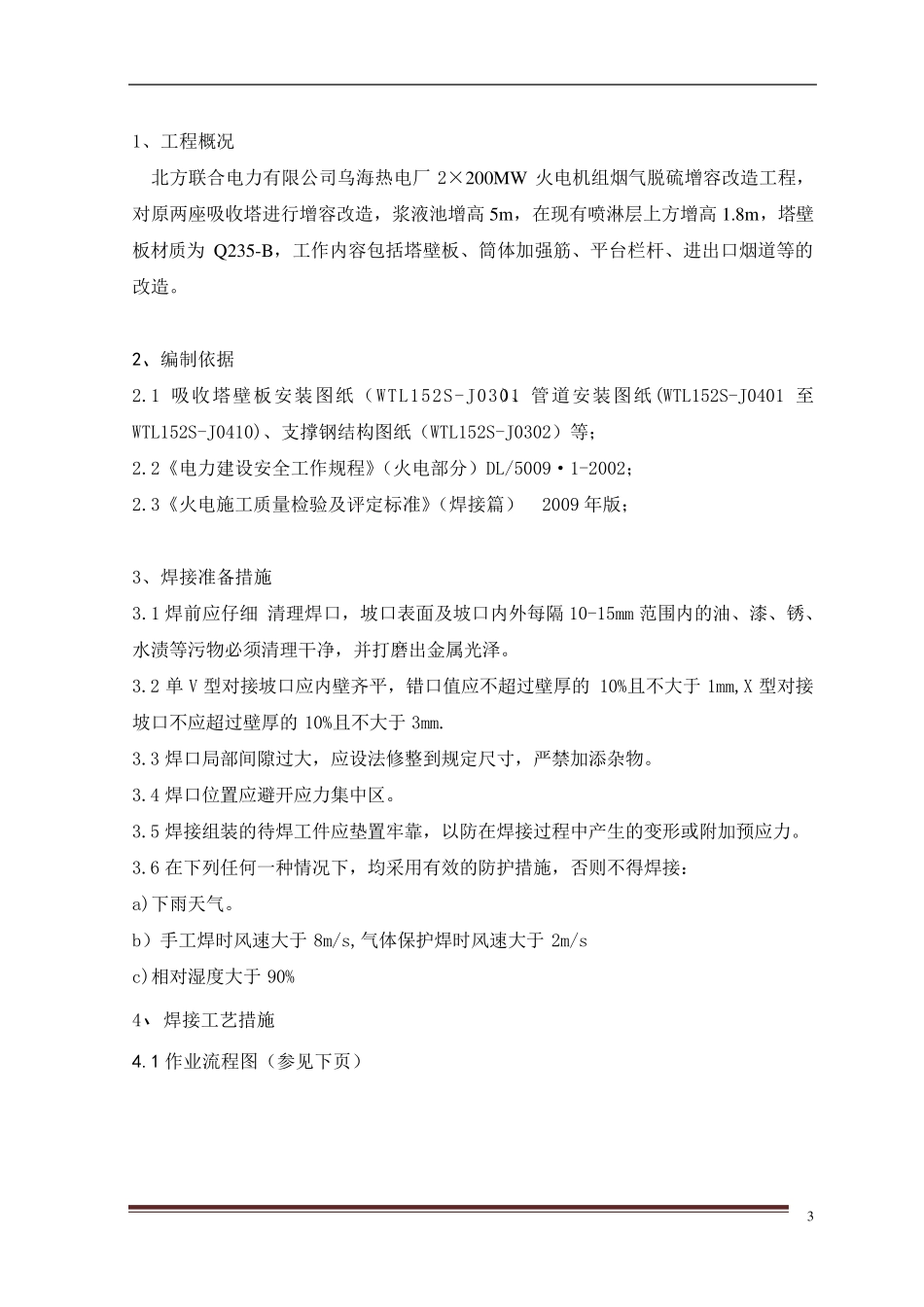

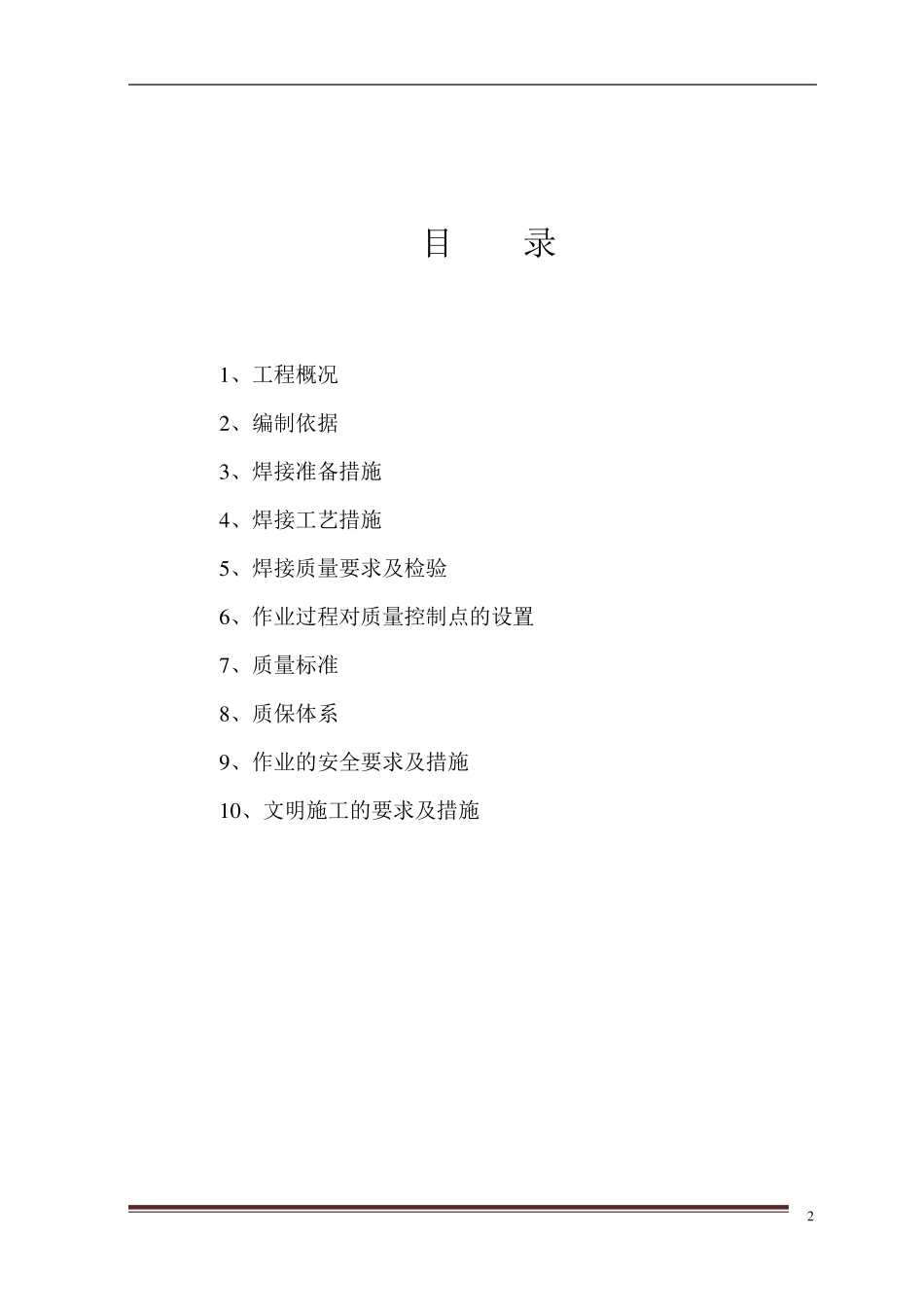

乌海热电厂2×200MW 烟气脱硫增容改造工程 # 1 、# 2 吸收塔、烟道、管道、箱罐焊接及检测方案 编制： 审核： 批准： 日期： 年 月 日 2 目 录 1 、工程概况 2 、编制依据 3 、焊接准备措施 4 、焊接工艺措施 5 、焊接质量要求及检验 6 、作业过程对质量控制点的设置 7 、质量标准 8 、质保体系 9 、作业的安全要求及措施 1 0 、文明施工的要求及措施 3 1、工程概况 北方联合电力有限公司乌海热电厂2×200MW 火电机组烟气脱硫增容改造工程，对原两座吸收塔进行增容改造，浆液池增高5m，在现有喷淋层上方增高1.8m，塔壁板材质为Q235-B，工作内容包括塔壁板、筒体加强筋、平台栏杆、进出口烟道等的改造。 2、 编制依据 2.1 吸收塔壁板安装图纸（WTL152S-J0301）、管道安装图纸(WTL152S-J0401 至WTL152S-J0410)、支撑钢结构图纸（WTL152S-J0302）等； 2.2《电力建设安全工作规程》（火电部分）DL/5009·1-2002； 2.3《火电施工质量检验及评定标准》（焊接篇） 2009 年版； 3、焊接准备措施 3.1 焊前应仔细 清理焊口，坡口表面及坡口内外每隔10-15mm 范围内的油、漆、锈、水渍等污物必须清理干净，并打磨出金属光泽。 3.2 单V 型对接坡口应内壁齐平，错口值应不超过壁厚的10%且不大 于1mm,X 型对接坡口不应超过壁厚的10%且不大 于 3mm. 3.3 焊口局 部间 隙 过大 ，应设法 修 整 到 规定尺 寸 ，严 禁 加添 杂 物。 3.4 焊口位 置 应避 开 应力集 中 区 。 3.5 焊接组装的待 焊工件 应垫 置 牢 靠 ，以 防 在焊接过程中 产 生 的变 形 或 附 加预 应力。 3.6 在下 列 任 何 一 种 情 况下 ，均 采 用 有效 的防 护 措施，否 则 不得 焊接： a)下 雨 天 气。 b）手 工焊时 风 速 大 于8m/s,气体保 护 焊时 风 速 大 于2m/s c)相 对湿 度 大 于90% 4、 焊接工艺 措施 4.1 作业 流 程图（参 见 下 页 ） 4 图一 施工方框图 不合格 合格 不合格 4.2 由于吸收塔、烟道、箱罐、主要是 Q 235-B 钢的板材拼装，故采用手工电弧焊，焊条采用 J422 焊工资质及焊前练习确认 技术、安全、环境及质量交底 施工准备 检查对口 定 位 焊 外观检查 手工电弧焊焊接 进入下道工序 消缺 无损检验 碳弧气刨清根、破口磨光、焊接 5 4.3 焊 条 使 用 前 按 说 明 书 要 ...
