吸音墙施工方案三篇

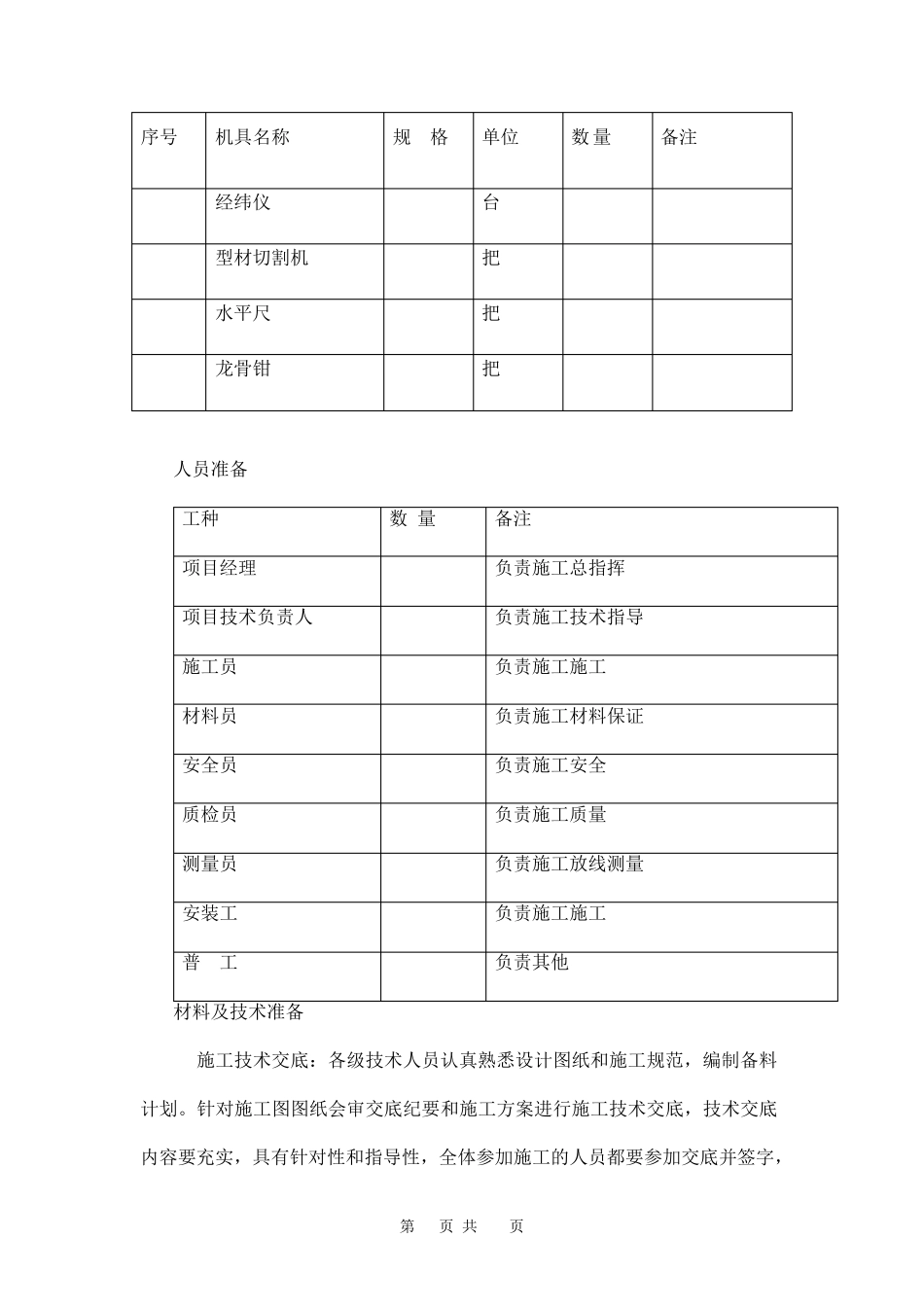

第 1 页 共 26 页 吸音墙施工方案三篇 篇一：吸音墙施工方案 1 编制依据 《主变吸音墙及风机房施工图》 《XX新桥110kV变电站工程土建施工组织设计》 《业主提供的设计院所发的相关做法变更图》 《建筑装饰装修工程质量验收规范》（GB50210-20XX）； 《建筑工程质量统一标准》(GB 50300-20XX)； 《建筑工程施工质量验收统一标准》 (GB50300-20XX) 《国家电网公司输变电工程标准工艺（三）》（工艺标准库20XX版） 《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-20XX 《国家电网公司基建质量管理规定》国网（基建/2）112-20XX 《国家电网公司输变电工程验收管理办法》国网（基建/3）188-20XX 《国家电网公司输变电优质工程评定管理办法》国网（基建/3）182-20XX 《国家电网公司基建安全管理规定》国网（基建/2）173-20XX 《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-20XX 《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》国网（基建/3）176-20XX 2 工程概况及工程量 第 2 页 共 26 页 2.1工程概况 本工程吸声墙体采用双层束腔复合吸声墙、应根据新桥 110KV变的主变轴间距离，设计采用n块迷宫模块板围绕主变室的一周布置，模块板的高度一般20XXmm，整个主变室吸声墙板安装高度约 11500mm，即约 6块板高。风机房安装高度为3000mm。模块板安装前主变内墙要基本抹灰平整，并能有足够时间保养后，交付降噪专业单位安装。模块板的安装应自下向上或自上向下做好安装标记，弹好墨线，排好版。模块板的安装固定为射钉固定，一个平米固定射钉不小于 12只，板安装结束后应做横、竖押条，以便使模块板横竖连成整体，外观凹凸相间，平整度立体感都较好。另外在吸声墙板的下部与接地预埋相连。 2.2工程量 主变吸音墙安装面积约 20XXm²，风机房安装面积约 1100 m²。 3 施 工进 度 本工程吸音墙施 工时间计划 从 20XX年 11月 01日 至 20XX年 11月 20日 ，总 工期 约 20天 。 4 施 工准 备 4.1机具 准 备 施 工机具 统 计表 序 号 机具 名 称 规 格 单位 数 量 备 注 1 电 锤 7.5KW 台 4 2 螺 丝 刀 5cm 把 12 3 靠 尺 把 4 4 水 准 仪 台 1 第 3 页 共 26 页 序号 机具名称 规 格 单位 数量 备注 5 经纬仪 台 1 6 型材切割机 把 2 7 水平尺 把 5 8 龙...
