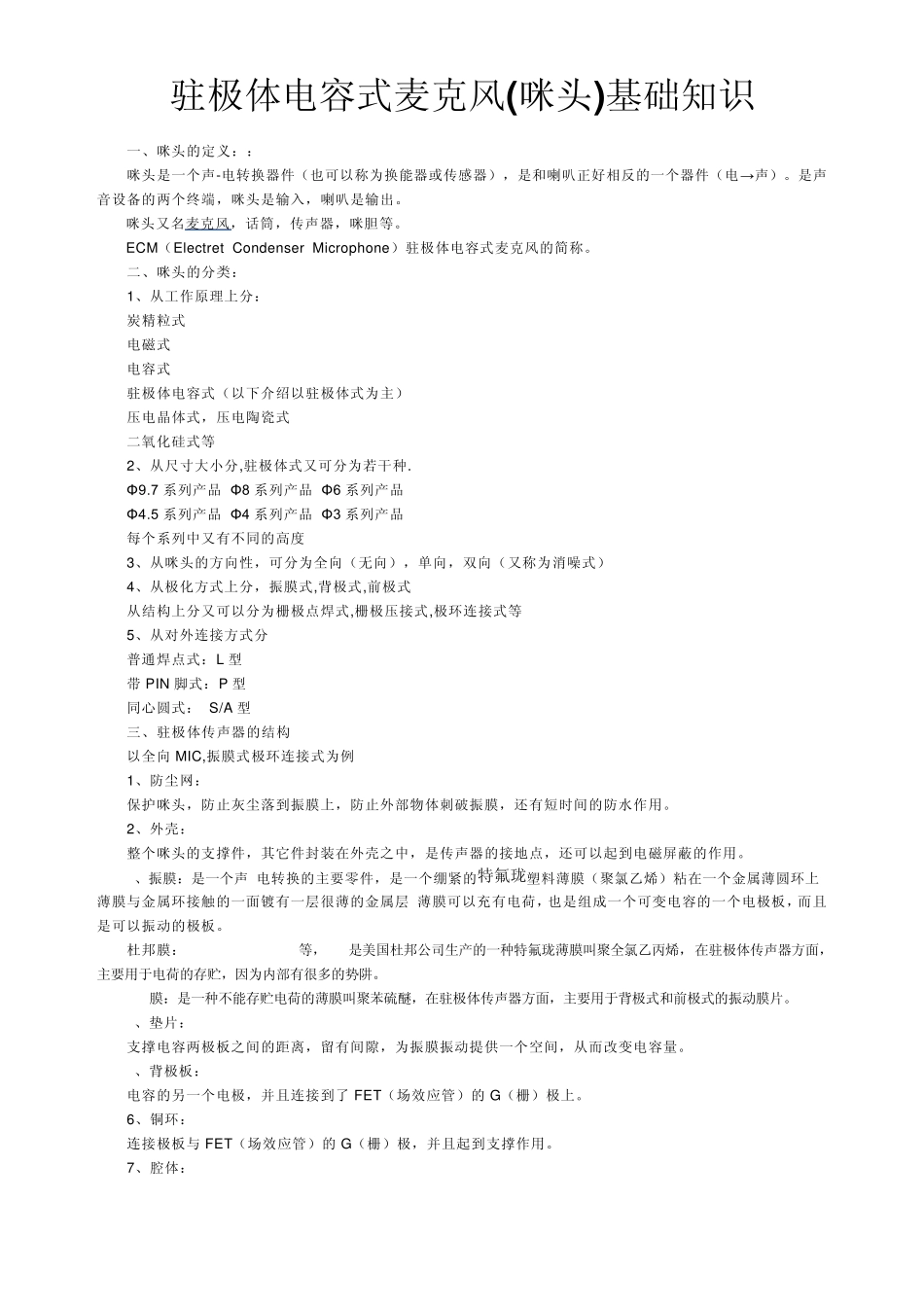

驻极体电容式麦克风(咪头)基础知识 一、咪头的定义：： 咪头是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。是声音设备的两个终端，咪头是输入，喇叭是输出。 咪头又名麦克风，话筒，传声器，咪胆等。 ECM（Electret Condenser Microphone）驻极体电容式麦克风的简称。 二、咪头的分类： 1、从工作原理上分： 炭精粒式 电磁式 电容式 驻极体电容式（以下介绍以驻极体式为主） 压电晶体式，压电陶瓷式 二氧化硅式等 2、从尺寸大小分,驻极体式又可分为若干种. Φ9.7 系列产品 Φ8 系列产品 Φ6 系列产品 Φ4.5 系列产品 Φ4 系列产品 Φ3 系列产品 每个系列中又有不同的高度 3、从咪头的方向性，可分为全向（无向），单向，双向（又称为消噪式） 4、从极化方式上分，振膜式,背极式,前极式 从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等 5、从对外连接方式分 普通焊点式：L 型 带 PIN 脚式：P 型 同心圆式： S/A 型 三、驻极体传声器的结构 以全向 MIC,振膜式极环连接式为例 1、防尘网： 保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。 2、外壳： 整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。 3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟珑塑料薄膜（聚氯乙烯）粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。 杜邦膜：FEP,PTFE,PFA,PET等，FEP是美国杜邦公司生产的一种特氟珑薄膜叫聚全氯乙丙烯，在驻极体传声器方面，主要用于电荷的存贮，因为内部有很多的势阱。 PPS膜：是一种不能存贮电荷的薄膜叫聚苯硫醚，在驻极体传声器方面，主要用于背极式和前极式的振动膜片。 4、垫片： 支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。 5、背极板： 电容的另一个电极，并且连接到了 FET（场效应管）的 G（栅）极上。 6、铜环： 连接极板与 FET（场效应管）的 G（栅）极，并且起到支撑作用。 7、腔体： 固定极板和极环，从而防止极板和极环对外壳短路（FET（场效应管）的 S（源极），G（栅）极短路）。 8、PCB 组件： 装有 FET，电容等器件，同时也起到固定其它件的作用。 9、PIN：有的传声器在 PCB 上...
