品茗安全计算软件问题

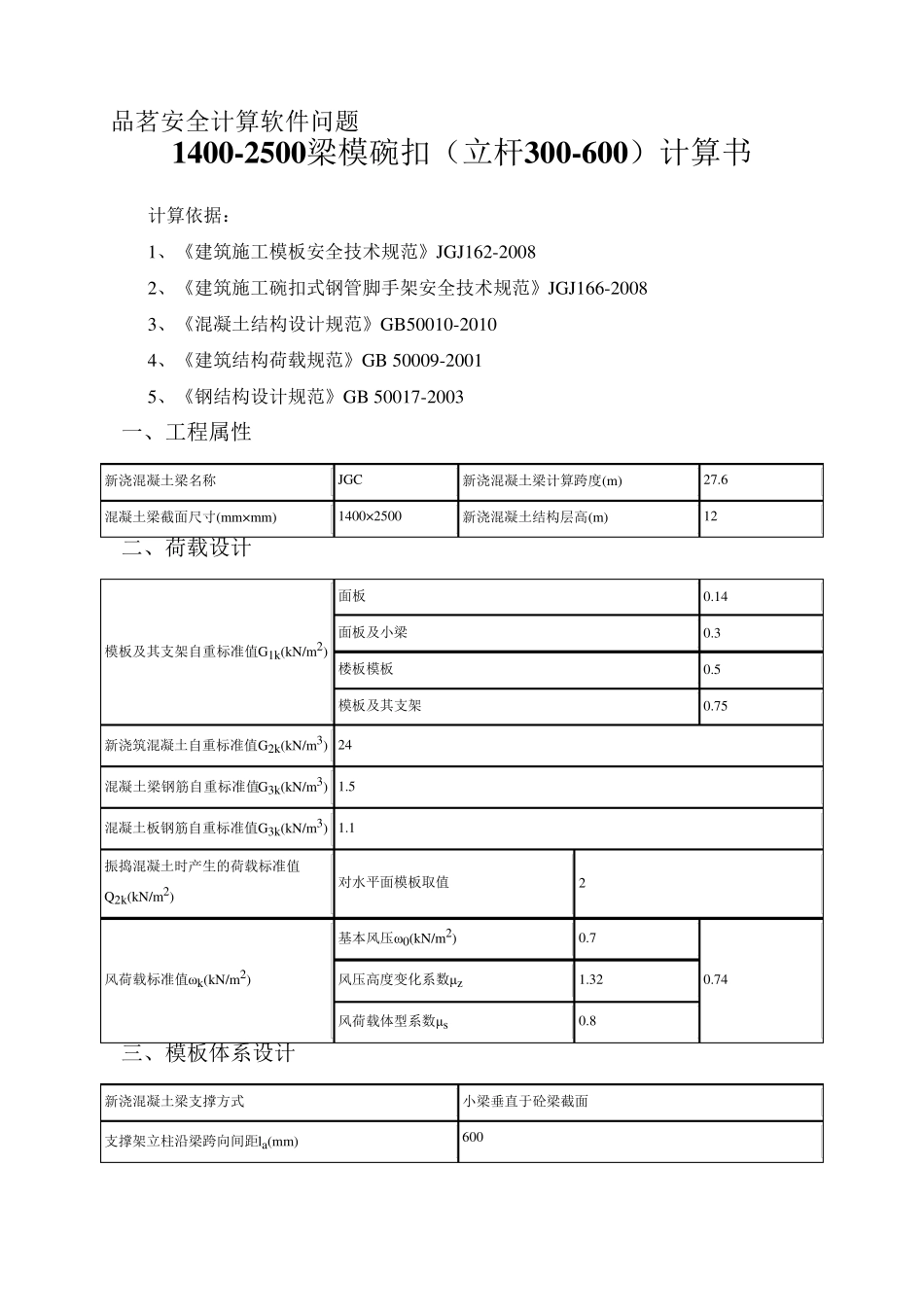

品茗安全计算软件问题_第1页
1/9

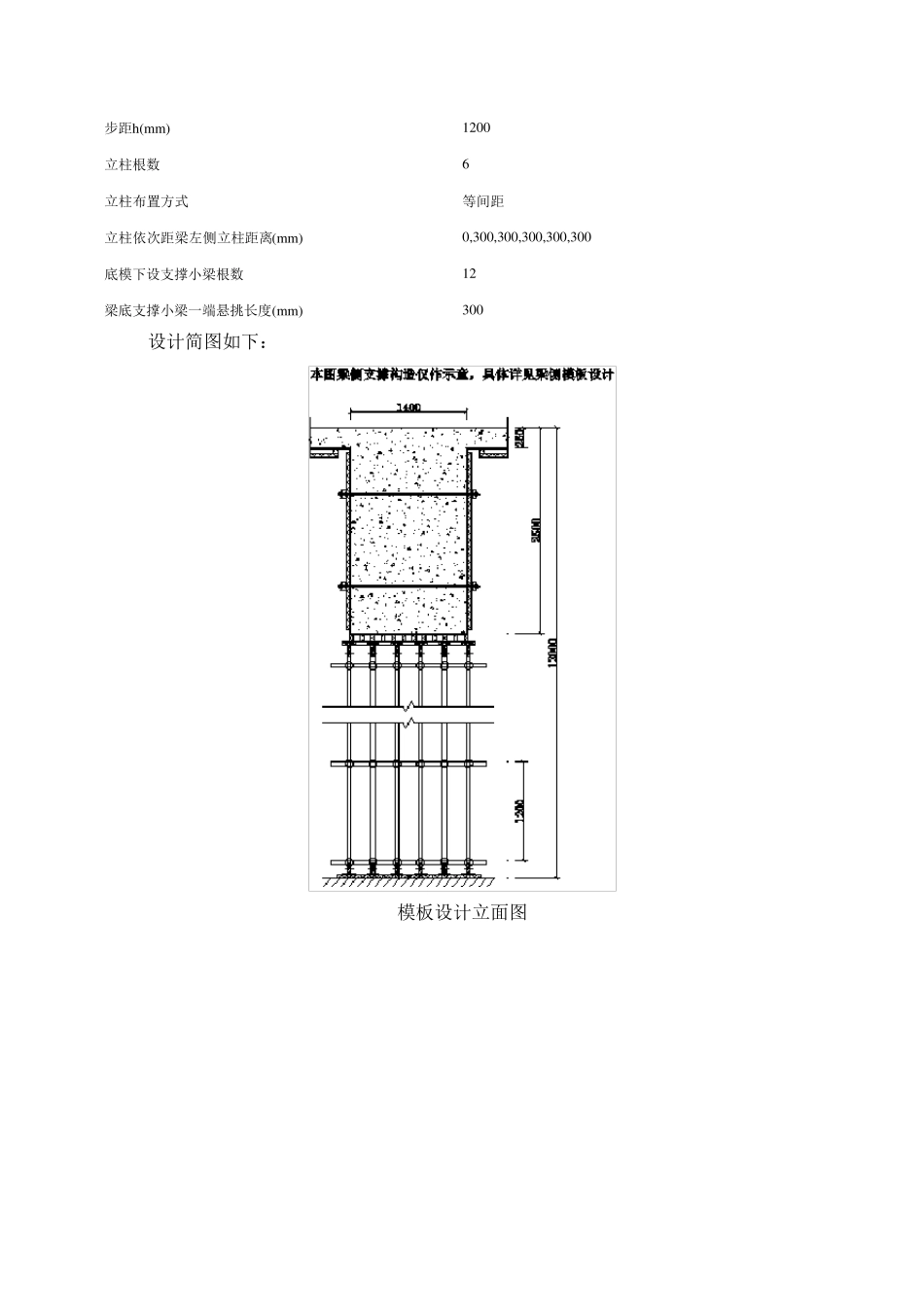

品茗安全计算软件问题_第2页
2/9

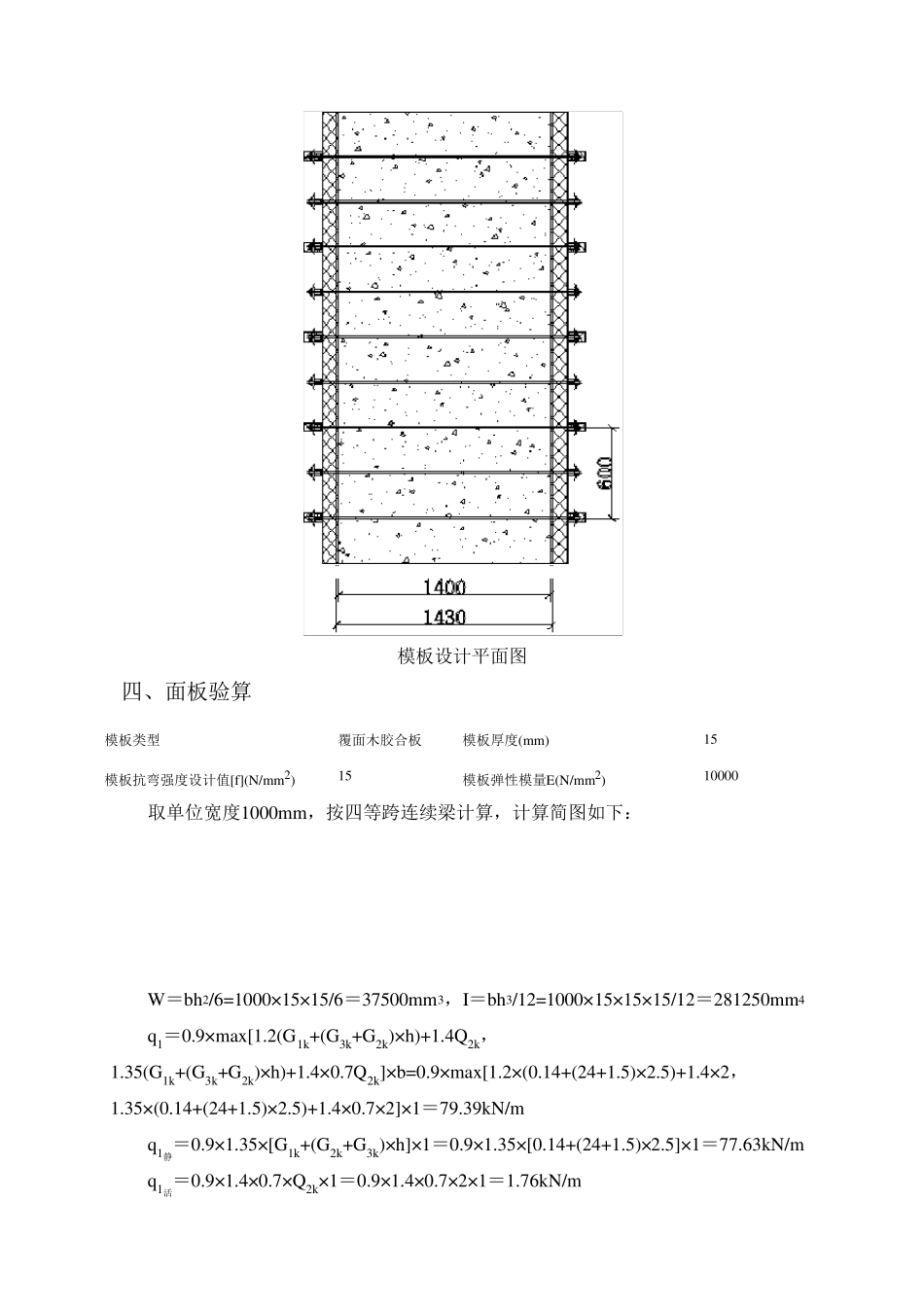

品茗安全计算软件问题_第3页
3/9
品茗安全计算软件问题 1 4 0 0 -2 5 0 0 梁模碗扣(立杆3 0 0 -6 0 0 )计算书 计算依据: 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2008 3、《混凝土结构设计规范》GB50010-2010 4、《建筑结构荷载规范》GB 50009-2001 5、《钢结构设计规范》GB 50017-2003 一、工程属性 新浇混凝土梁名称 JGC 新浇混凝土梁计算跨度(m) 27.6 混凝土梁截面尺寸(mm×mm) 1400×2500 新浇混凝土结构层高(m) 12 二、荷载设计 模板及其支架自重标准值G1k(kN/m2) 面板 0.14 面板及小梁 0.3 楼板模板 0.5 模板及其支架 0.75 新浇筑混凝土自重标准值G2k(kN/m3) 24 混凝土梁钢筋自重标准值G3k(kN/m3) 1.5 混凝土板钢筋自重标准值G3k(kN/m3) 1.1 振捣混凝土时产生的荷载标准值Q2k(kN/m2) 对水平面模板取值 2 风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2) 0.7 0.74 风压高度变化系数μz 1.32 风荷载体型系数μs 0.8 三、模板体系设计 新浇混凝土梁支撑方式 小梁垂直于砼梁截面 支撑架立柱沿梁跨向间距la(mm) 600 步距h(m m ) 1200 立柱根数 6 立柱布置方式 等间距 立柱依次距梁左侧立柱距离(m m ) 0,300,300,300,300,300 底模下设支撑小梁根数 12 梁底支撑小梁一端悬挑长度(m m ) 300 设计简图如下: 模板设计立面图 模板设计平面图 四、面板验算 模板类型 覆面木胶合板 模板厚度(mm) 15 模板抗弯强度设计值[f](N/mm2) 15 模板弹性模量E(N/mm2) 10000 取单位宽度1000mm,按四等跨连续梁计算,计算简图如下: W=bh2/6=1000×15×15/6=37500mm3,I=bh3/12=1000×15×15×15/12=281250mm4 q1=0.9×max[1.2(G1k+(G3k+G2k)×h)+1.4Q2k,1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q2k]×b=0.9×max[1.2×(0.14+(24+1.5)×2.5)+1.4×2,1.35×(0.14+(24+1.5)×2.5)+1.4×0.7×2]×1=79.39kN/m q1静=0.9×1.35×[G1k+(G2k+G3k)×h]×1=0.9×1.35×[0.14+(24+1.5)×2.5]×1=77.63kN/m q1活=0.9×1.4×0.7×Q2k×1=0.9×1.4×0.7×2×1=1.76kN/m q2=[G1k+(G2k+G3k)×h]×1=[0.14+(24+1.5)×2.5]×1=63.89kN/m 1 、强度验算 Mmax=0.107q1静L2+0.121q1活L2=0.107×77.63×0.132+0.121×1.76×0.132=0.14kN·m σ=Mmax/W=0.14×106/37500=3.68N/mm2≤[f]=15N/mm2 满足要求! 2 、挠度验算 νmax=0.632q...
