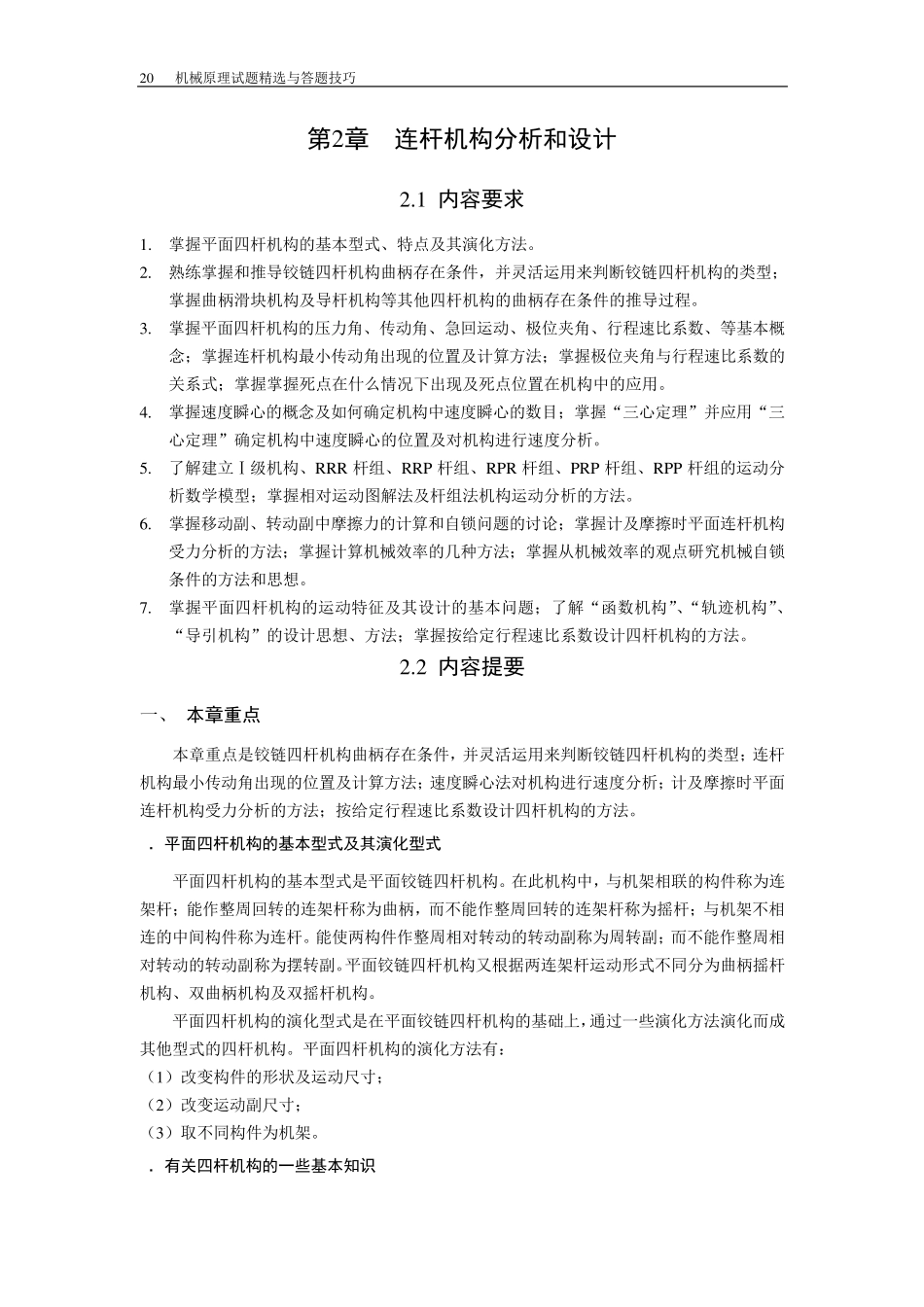

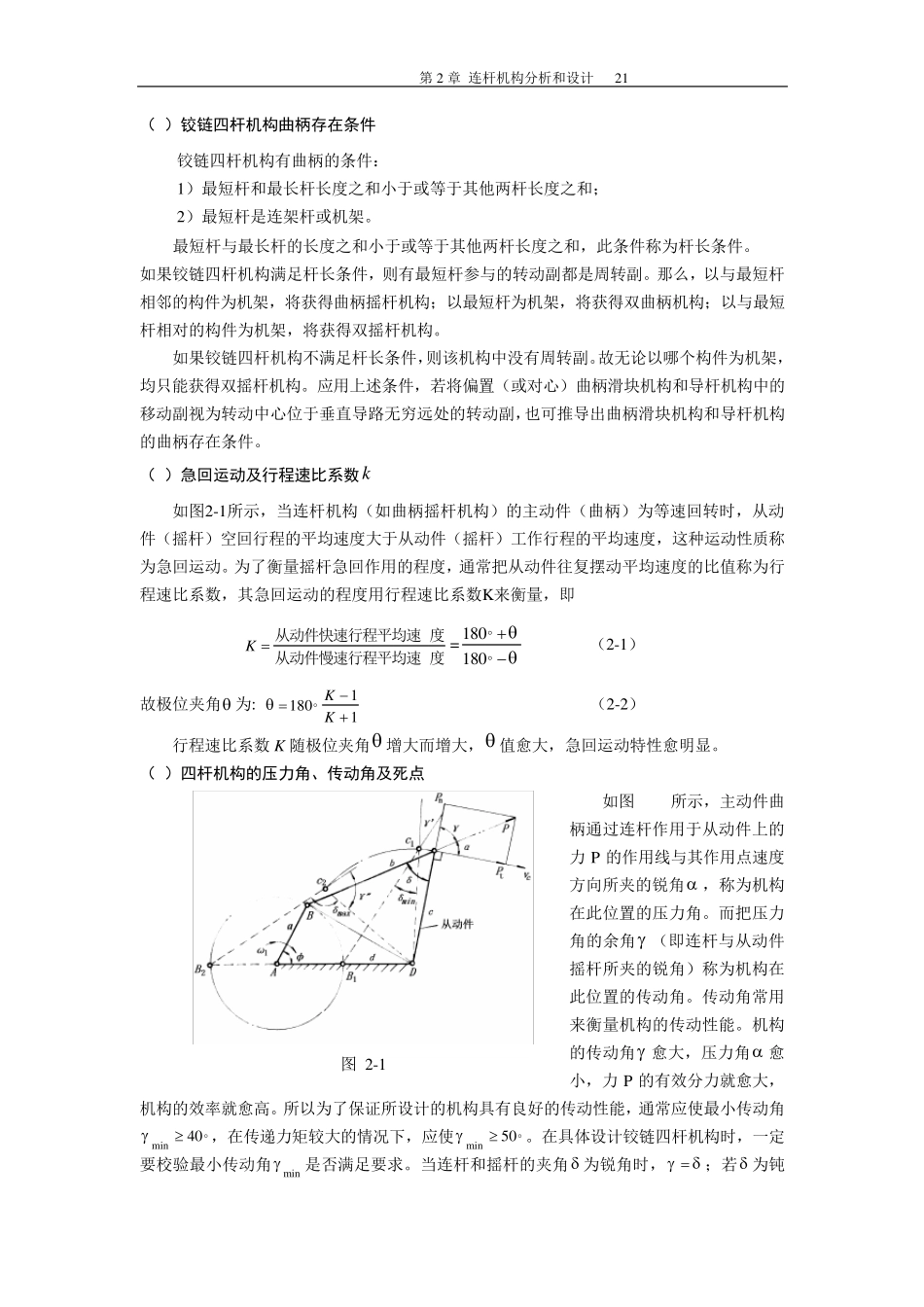

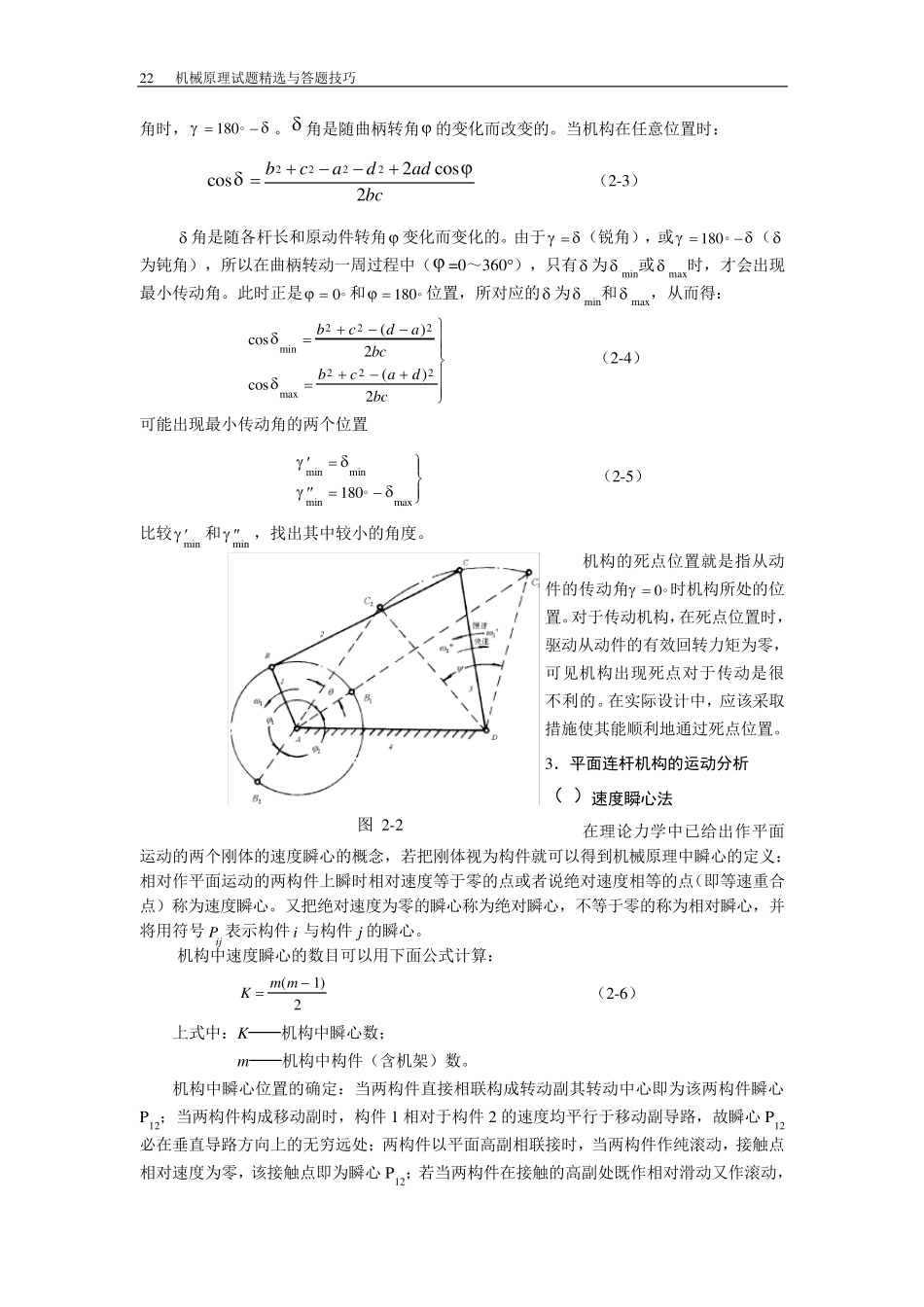

20 机械原理试题精选与答题技巧 第2章 连杆机构分析和设计 2.1 内容要求 1. 掌握平面四杆机构的基本型式、特点及其演化方法。 2. 熟练掌握和推导铰链四杆机构曲柄存在条件，并灵活运用来判断铰链四杆机构的类型；掌握曲柄滑块机构及导杆机构等其他四杆机构的曲柄存在条件的推导过程。 3. 掌握平面四杆机构的压力角、传动角、急回运动、极位夹角、行程速比系数、等基本概念；掌握连杆机构最小传动角出现的位置及计算方法；掌握极位夹角与行程速比系数的关系式；掌握掌握死点在什么情况下出现及死点位置在机构中的应用。 4. 掌握速度瞬心的概念及如何确定机构中速度瞬心的数目；掌握“三心定理”并应用“三心定理”确定机构中速度瞬心的位置及对机构进行速度分析。 5. 了解建立Ⅰ级机构、RRR 杆组、RRP 杆组、RPR 杆组、PRP 杆组、RPP 杆组的运动分析数学模型；掌握相对运动图解法及杆组法机构运动分析的方法。 6. 掌握移动副、转动副中摩擦力的计算和自锁问题的讨论；掌握计及摩擦时平面连杆机构受力分析的方法；掌握计算机械效率的几种方法；掌握从机械效率的观点研究机械自锁条件的方法和思想。 7. 掌握平面四杆机构的运动特征及其设计的基本问题；了解“函数机构”、“轨迹机构”、“导引机构”的设计思想、方法；掌握按给定行程速比系数设计四杆机构的方法。 2.2 内容提要 一、 本章重点 本章重点是铰链四杆机构曲柄存在条件，并灵活运用来判断铰链四杆机构的类型；连杆机构最小传动角出现的位置及计算方法；速度瞬心法对机构进行速度分析；计及摩擦时平面连杆机构受力分析的方法；按给定行程速比系数设计四杆机构的方法。 1．平面四杆机构的基本型式及其演化型式 平面四杆机构的基本型式是平面铰链四杆机构。在此机构中，与机架相联的构件称为连架杆；能作整周回转的连架杆称为曲柄，而不能作整周回转的连架杆称为摇杆；与机架不相连的中间构件称为连杆。能使两构件作整周相对转动的转动副称为周转副；而不能作整周相对转动的转动副称为摆转副。平面铰链四杆机构又根据两连架杆运动形式不同分为曲柄摇杆机构、双曲柄机构及双摇杆机构。 平面四杆机构的演化型式是在平面铰链四杆机构的基础上，通过一些演化方法演化而成其他型式的四杆机构。平面四杆机构的演化方法有： （1） 改变构件的形状及运动尺寸； （2） 改变运动副尺寸； （3） 取不同构件为机架。 2．有关四杆机构的一些基本知识 第2 章 连...
