哈工大机械设计轴系大作业

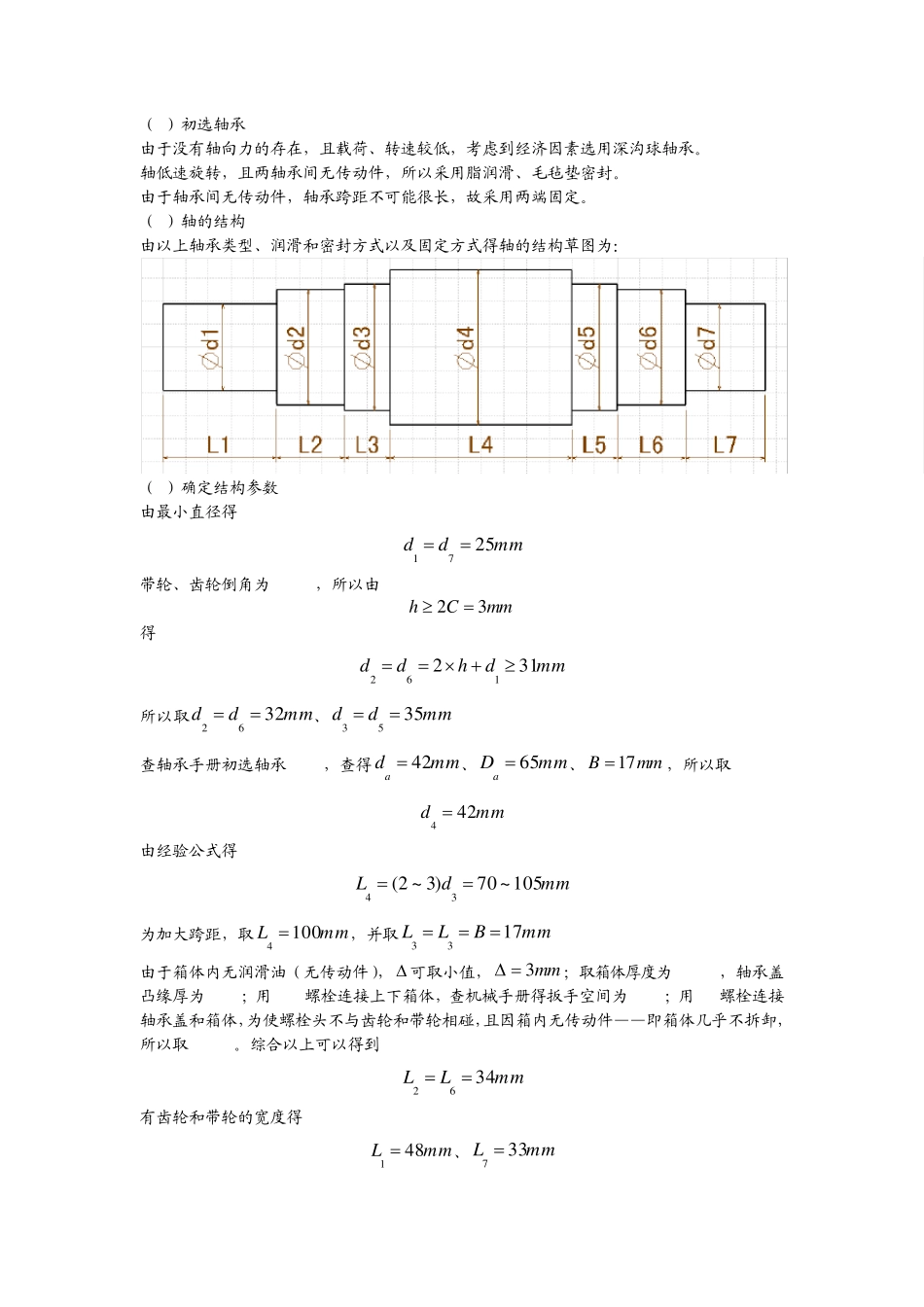

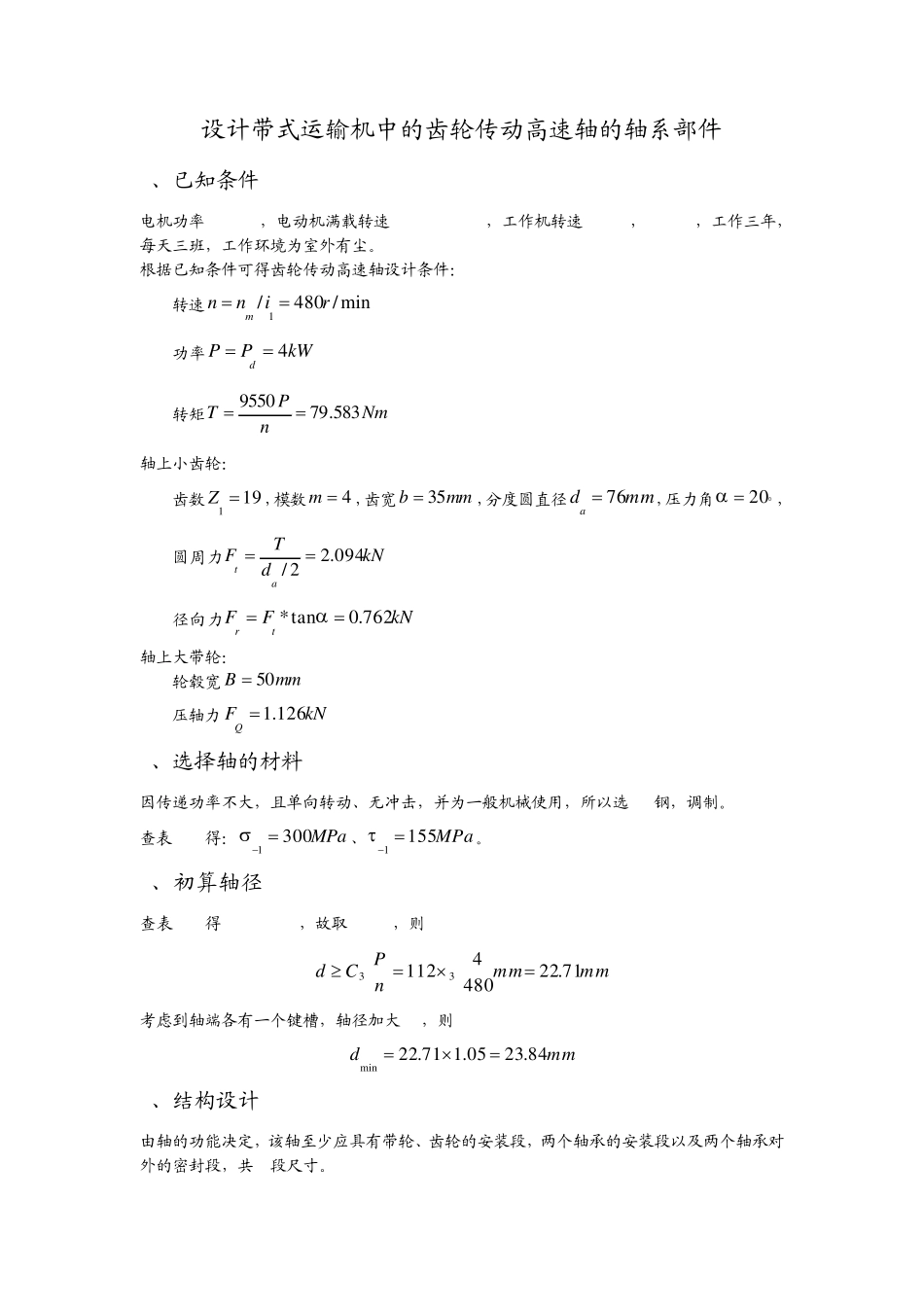

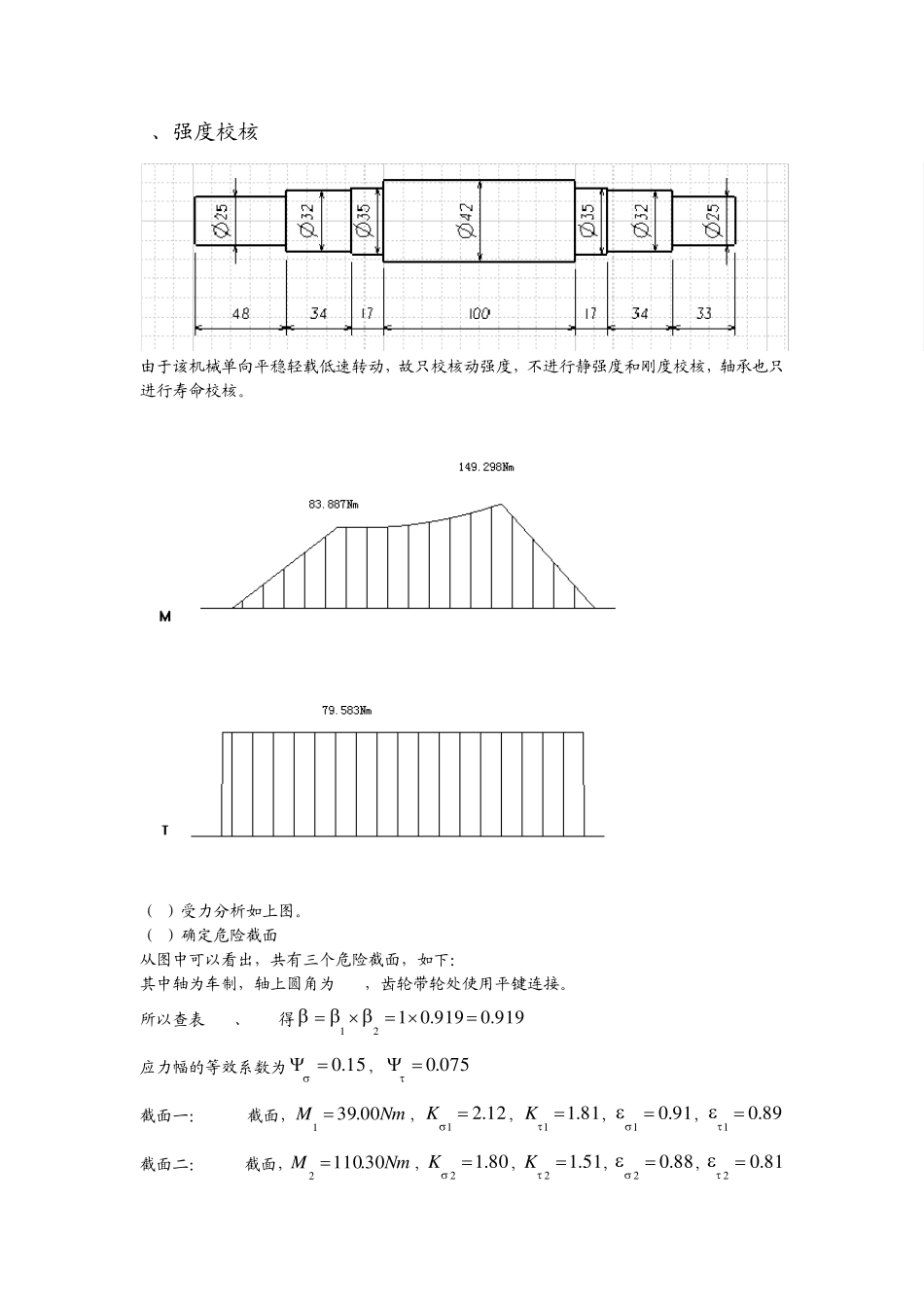

设计带式运输机中的齿轮传动高速轴的轴系部件 1、已知条件 电机功率 Pd=4kW，电动机满载转速nm=960r/min，工作机转速nw=90，i1=1.8，工作三年，每天三班，工作环境为室外有尘。 根据已知条件可得齿轮传动高速轴设计条件： 转速min/480/1rinnm 功率kWPPd4 转矩NmnPT583.799550 轴上小齿轮： 齿数191 Z，模数4m，齿宽mmb35，分度圆直径mmda76，压力角20， 圆周力kNdTFat094.22/ 径向力kNFFtr762.0tan* 轴上大带轮： 轮毂宽mmB50 压轴力kNFQ126.1 2、选择轴的材料 因传递功率不大，且单向转动、无冲击，并为一般机械使用，所以选 45钢，调制。 查表 9-3得：MPa3001 、MPa1551 。 3、初算轴径 查表 9.4得 C=118~106，故取 C=112，则 mmmmnPCd71.22480411233 考虑到轴端各有一个键槽，轴径加大 5%，则 mmd84.2305.171.22min 4、结构设计 由轴的功能决定，该轴至少应具有带轮、齿轮的安装段，两个轴承的安装段以及两个轴承对外的密封段，共 6段尺寸。 （1）初选轴承 由于没有轴向力的存在，且载荷、转速较低，考虑到经济因素选用深沟球轴承。 轴低速旋转，且两轴承间无传动件，所以采用脂润滑、毛毡垫密封。 由于轴承间无传动件，轴承跨距不可能很长，故采用两端固定。 （2）轴的结构 由以上轴承类型、润滑和密封方式以及固定方式得轴的结构草图为： （3）确定结构参数 由最小直径得 m mdd2571 带轮、齿轮倒角为1.5mm，所以由 mmCh32 得 m mdhdd312162 所以取m mdd3262、m mdd3553 查轴承手册初选轴承6207，查得 m mda42、 m mDa65、 m mB17，所以取 m md424  由经验公式得 m mdL105~70)3~2(34 为加大跨距，取m mL1004 ，并取m mBLL1733 由于箱体内无润滑油（无传动件）， 可取小值，m m3；取箱体厚度为10mm，轴承盖凸缘厚为10mm；用M10螺栓连接上下箱体，查机械手册得扳手空间为26mm；用M8螺栓连接轴承盖和箱体，为使螺栓头不与齿轮和带轮相碰，且因箱内无传动件——即箱体几乎不拆卸，所以取K=8mm。综合以上可以得到 m mLL3462 有齿轮和带轮的宽度得 m mL481 、 m mL337  5、强度校核 由于该机械单向平稳轻载低速转动，故只校核动强度，不进行静强度和刚度校核，轴承也只进行寿命校核。 （1）受力分析如上图。 （2）确定危险...
