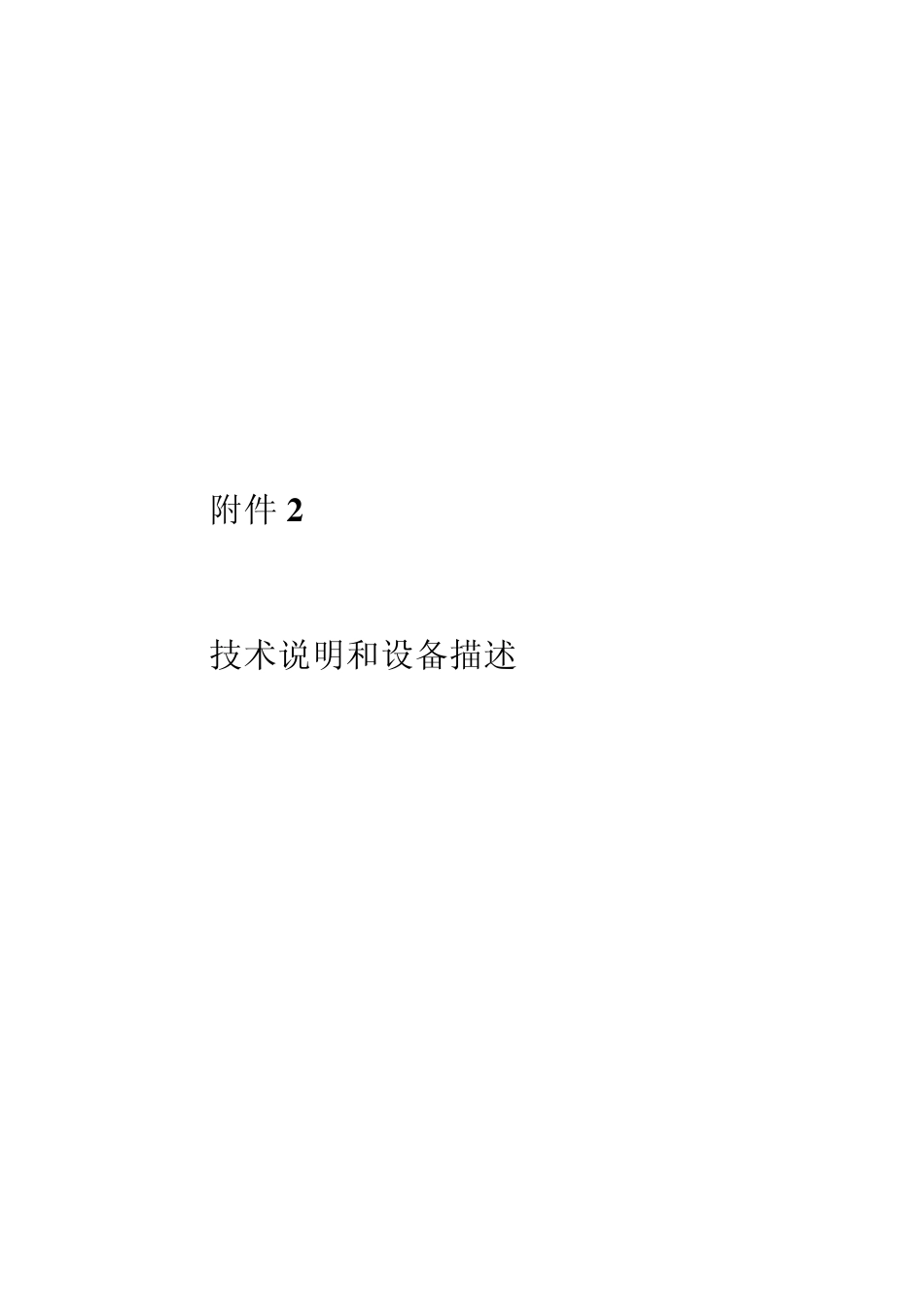

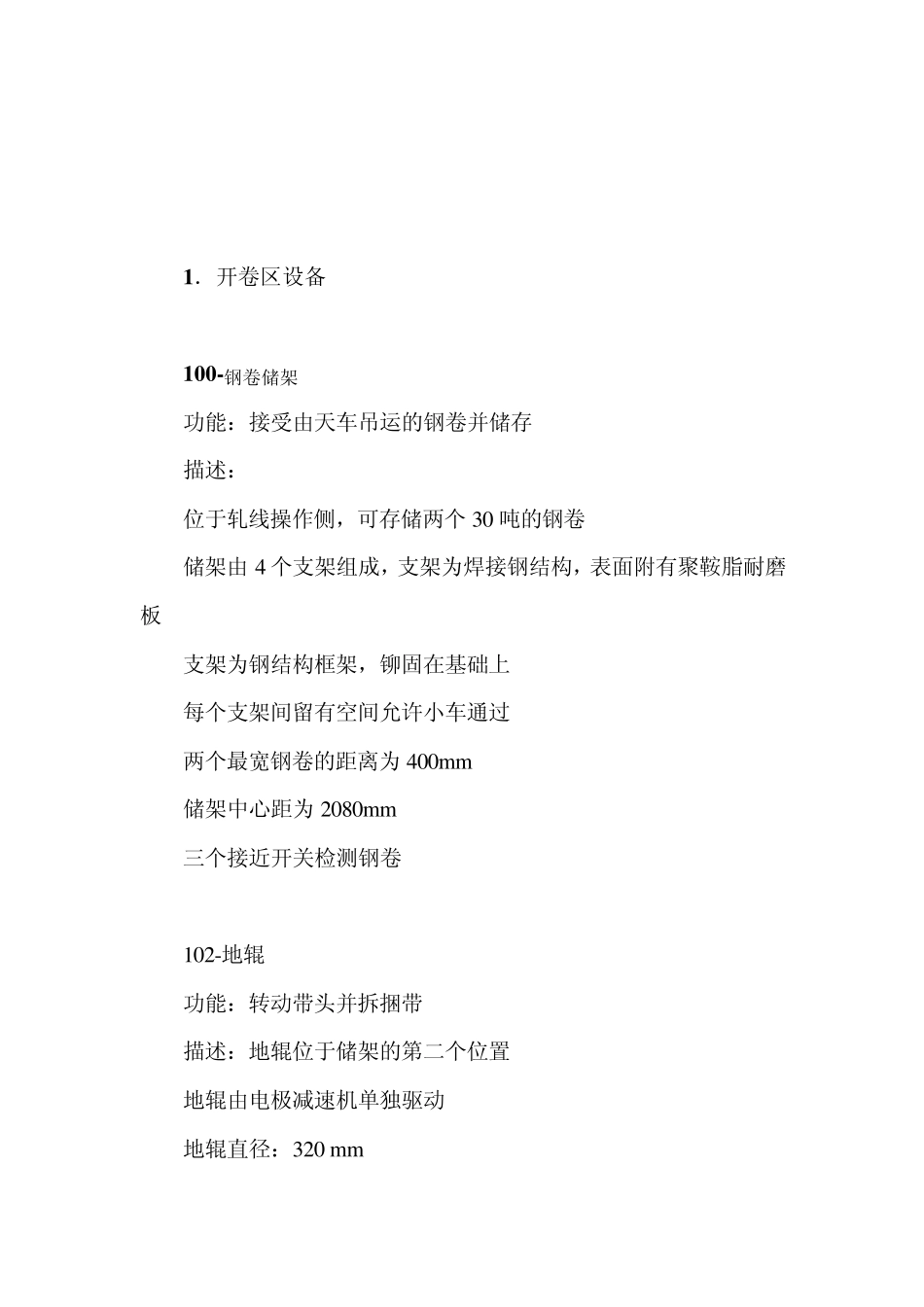

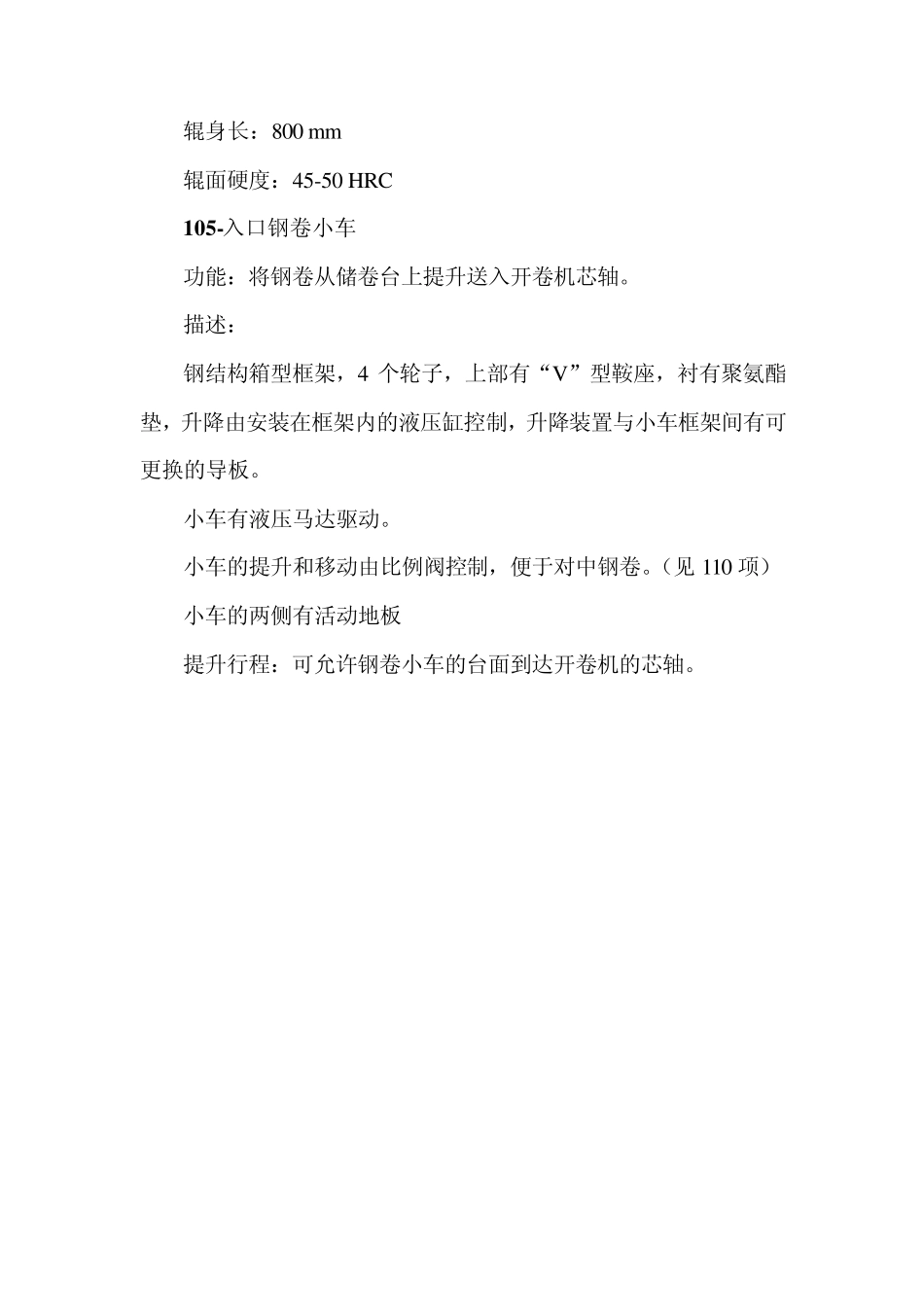

附件 2 技术说明和设备描述 1．开卷区设备 1 0 0 -钢卷储架 功能：接受由天车吊运的钢卷并储存 描述： 位于轧线操作侧，可存储两个30 吨的钢卷 储架由4 个支架组成，支架为焊接钢结构，表面附有聚鞍脂耐磨板 支架为钢结构框架，铆固在基础上 每个支架间留有空间允许小车通过 两个最宽钢卷的距离为400m m 储架中心距为2080m m 三个接近开关检测钢卷 102-地辊 功能：转动带头并拆捆带 描述：地辊位于储架的第二个位置 地辊由电极减速机单独驱动 地辊直径：320 m m 辊身长：800 mm 辊面硬度：45-50 HRC 1 0 5 -入口钢卷小车 功能：将钢卷从储卷台上提升送入开卷机芯轴。 描述： 钢结构箱型框架，4 个轮子，上部有“V”型鞍座，衬有聚氨酯垫，升降由安装在框架内的液压缸控制，升降装置与小车框架间有可更换的导板。 小车有液压马达驱动。 小车的提升和移动由比例阀控制，便于对中钢卷。（见 110 项） 小车的两侧有活动地板 提升行程：可允许钢卷小车的台面到达开卷机的芯轴。 最大卷的重量：29.7t 框架和提升装置：钢结构 轮子：安装有滚柱轴承 提升装置：液压缸￠250/180mm,行程约1000mm v =50mm/s 正常时 =20mm/s 起停时 接近开关探测小车的位置，无论在低位还是在行走中有两个脉冲发生器控制小车的升降和移动，为自动对中不断计算它的位置（见110 项）。 另外，供货范围包括电力坦克链、连接液压装置的软管、电气设备。 钢卷上开卷机芯轴的装载工序是人工的或自动的。 1 1 0 —钢卷的测量装置 功能： 通过110/1 和110/2 项采集数据，PLC 系统控制钢卷自动对中。 1 1 0 /1 -外径测量装置 两个光电管安装在最靠近开卷机的3#卷位的水平梁上，脉冲发生器与开卷小车连接。 第一个光电管被放在最大卷外径上方 100m m 处，第二个光电管被放在第一个光电管下方的600m m 处。 PLC 系统控制提升钢卷，直至其中的一束光线被干扰，然后计算钢卷的外径和中心，便于小车对中开卷机芯轴。 测量精度：1m m 1 1 0 /2 -宽度测量装置 位于最后一个储架和轧线之间，有一个光电管组成，小车运行过程中钢卷干扰光线。 一个脉冲发生器安装在车上，与 PLC 相连，测量卷的宽度，PLC控制钢卷中心线对中轧制中心线。 测量精度：1m m 1 1 5 -开卷机芯轴 功能：支撑钢卷并开卷。 描述： 悬臂式，有 4 个扇形段组成。 芯轴的胀缩是靠一个双行程的液压缸和锻钢拉杆带动...
