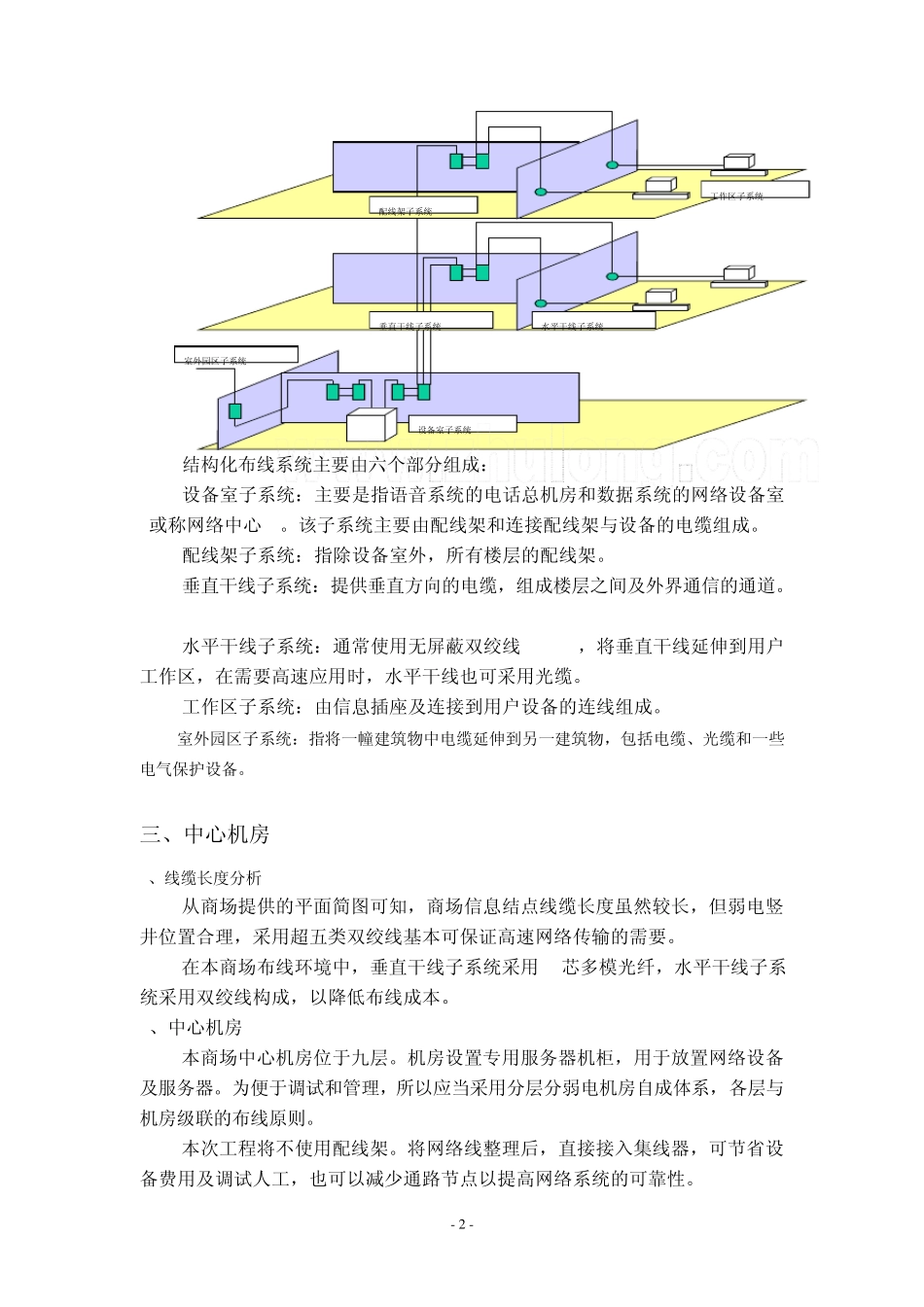

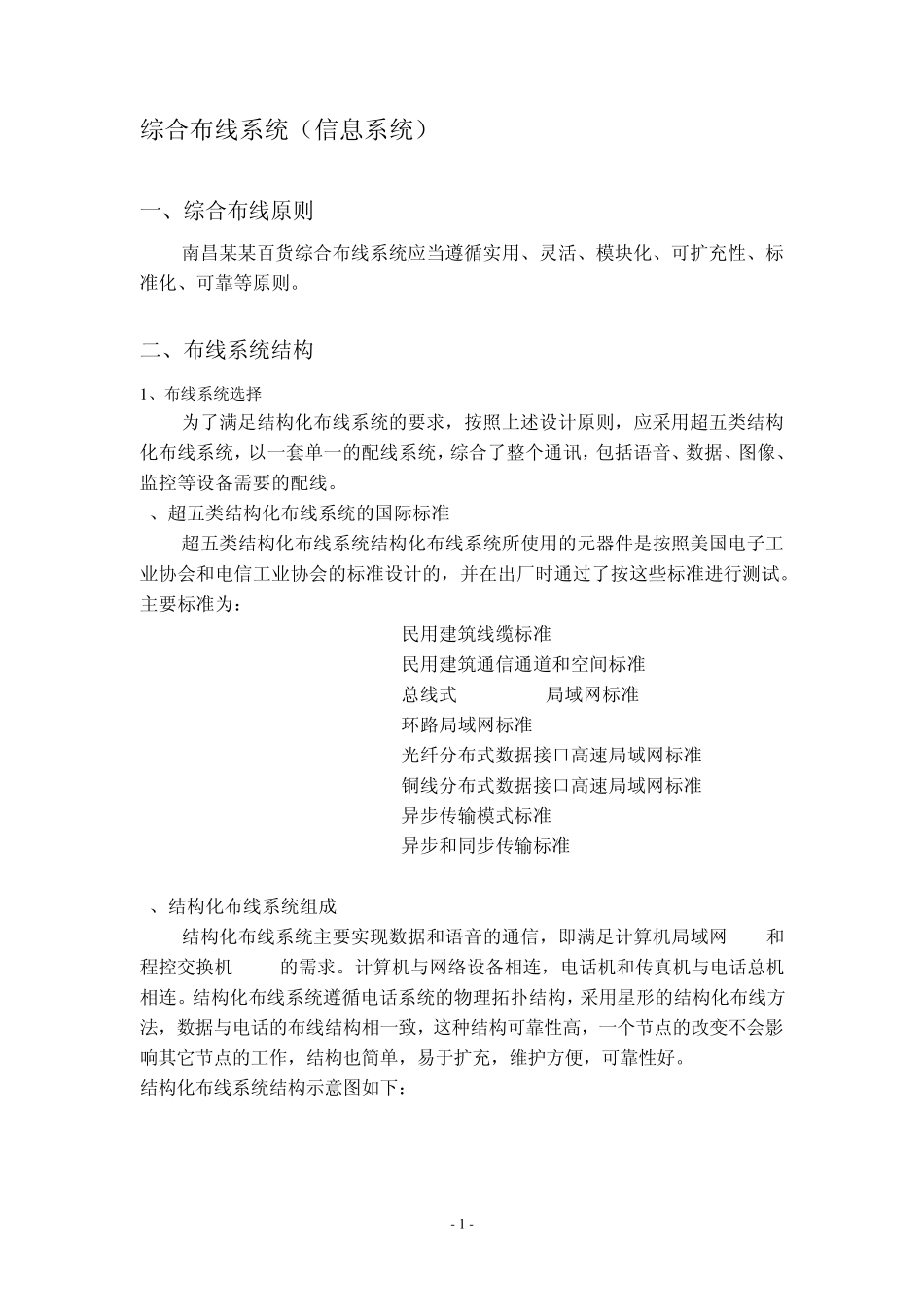

百货公司 弱电系统设计方案 为了适应现代商场营业的需要，某某百货商场在办公、收银、超市计量等重要部位安装计算机网络接口和电话接口。另外为适应各招商单位的通讯要求，在各营业区可预先电话线。 为适应百货商场对保安、防盗及突发事件实施监控的要求，将在商场的大堂、超市、重要通道、商场，房间，保安室等重要或者敏感区域等部位安装摄象机及双鉴有线探测器。 为了使顾客能在一个优雅舒适的环境中购物休闲以及商场促销、找人的需要，商场将在整个公共区域安装背景在音乐系统。 另外，在家居用品区域及一楼大门、七楼培训室，需要同时接入有线电视系统。 在本方案中，将把弱电系统的各个部分分为综合布线系统、安全防范系统、公共广播系统、有线电视系统，防盗系统工分别阐述。 - 1 - 综合布线系统（信息系统） 一、综合布线原则 南昌某某百货综合布线系统应当遵循实用、灵活、模块化、可扩充性、标准化、可靠等原则。 二、布线系统结构 1 、布线系统选择 为了满足结构化布线系统的要求，按照上述设计原则，应采用超五类结构化布线系统，以一套单一的配线系统，综合了整个通讯，包括语音、数据、图像、监控等设备需要的配线。 2、超五类结构化布线系统的国际标准 超五类结构化布线系统结构化布线系统所使用的元器件是按照美国电子工业协会和电信工业协会的标准设计的，并在出厂时通过了按这些标准进行测试。主要标准为： EIA/TIA-568 民用建筑线缆标准 EIA/TIA-569 民用建筑通信通道和空间标准 IEEE 802.3 总线式 Ethernet局域网标准 IEEE 802.5 环路局域网标准 ANSI FDDI 光纤分布式数据接口高速局域网标准 TPDDI 铜线分布式数据接口高速局域网标准 ATM 异步传输模式标准 RS232 RS422 异步和同步传输标准 3、结构化布线系统组成 结构化布线系统主要实现数据和语音的通信，即满足计算机局域网 LAN和程控交换机 PBX的需求。计算机与网络设备相连，电话机和传真机与电话总机相连。结构化布线系统遵循电话系统的物理拓扑结构，采用星形的结构化布线方法，数据与电话的布线结构相一致，这种结构可靠性高，一个节点的改变不会影响其它节点的工作，结构也简单，易于扩充，维护方便，可靠性好。 结构化布线系统结构示意图如下： - 2 - 室外园区子系统配线架子系统工作区子系统设备室子系统垂直干线子系统水平干线子系统 结构化布线系统主要由六个部分组成： 设备室子系统：主要是指语音系统的电话...
