喷淋系统及管道安装技术交底

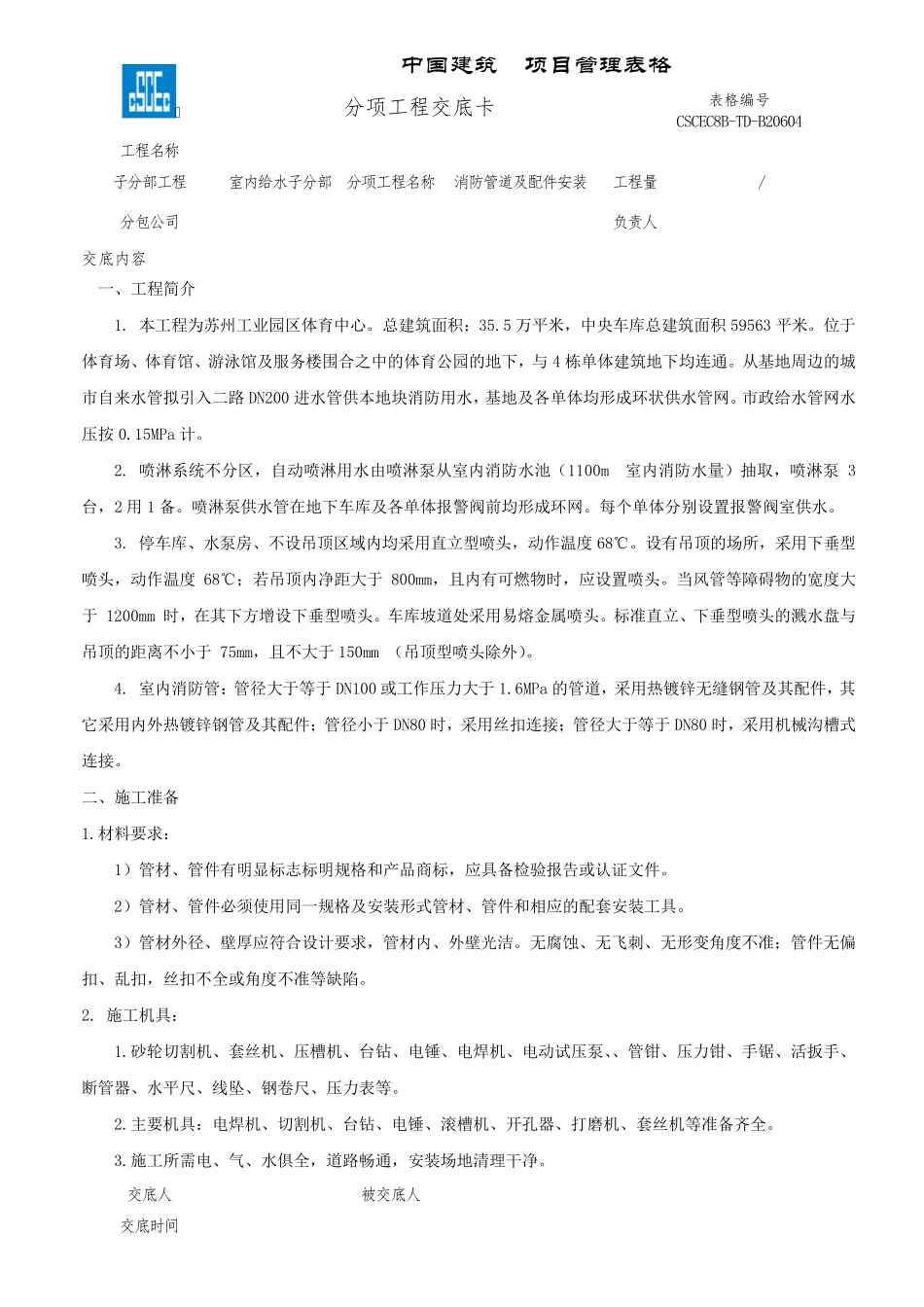

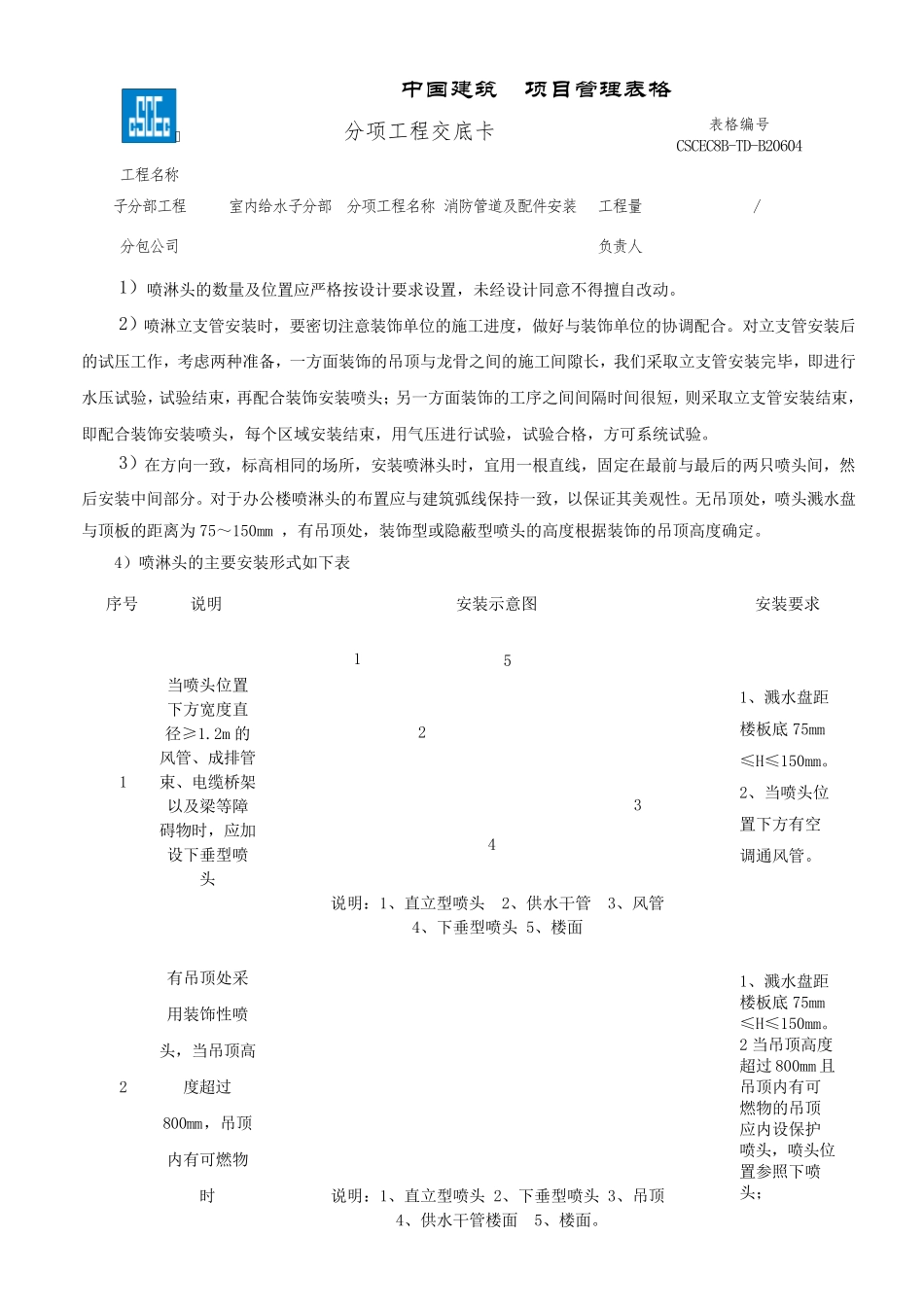

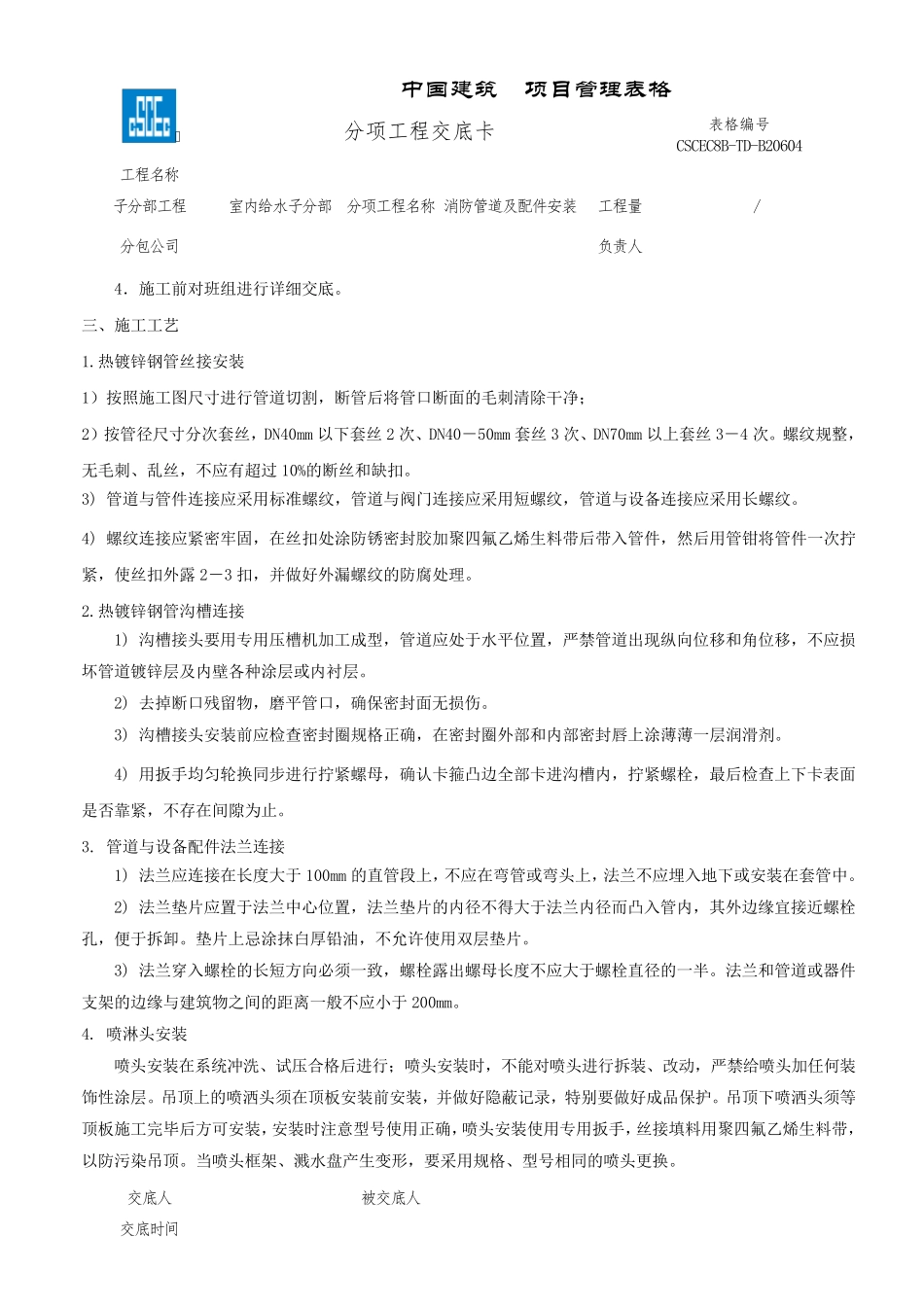

中 国 建 筑 项 目 管 理 表 格 分项工程交底卡 表格编号 CSCEC8B-TD-B20604 工程名称 子分部工程 室内给水子分部 分项工程名称 消防管道及配件安装 工程量 / 分包公司 负责人 交底内容 一 、 工 程 简 介 1. 本 工 程 为 苏 州 工 业 园 区 体 育 中 心 。 总 建 筑 面 积 ： 35.5 万 平 米 ， 中 央 车 库 总 建 筑 面 积 59563 平 米 。 位 于体 育 场 、 体 育 馆 、 游 泳 馆 及 服 务 楼 围 合 之 中 的 体 育 公 园 的 地 下 ， 与 4 栋 单 体 建 筑 地 下 均 连 通 。 从 基 地 周 边 的 城市 自 来 水 管 拟 引 入 二 路 DN200 进 水 管 供 本 地 块 消 防 用 水 ， 基 地 及 各 单 体 均 形 成 环 状 供 水 管 网 。 市 政 给 水 管 网 水压 按 0.15MPa 计 。 2. 喷 淋 系 统 不 分 区 ， 自 动 喷 淋 用 水 由 喷 淋 泵 从 室 内 消 防 水 池 （ 1100m 室 内 消 防 水 量 ） 抽 取 ， 喷 淋 泵3台 ， 2 用 1 备 。 喷 淋 泵 供 水 管 在 地 下 车 库 及 各 单 体 报 警 阀 前 均 形 成 环 网 。 每 个 单 体 分 别 设 置 报 警 阀 室 供 水 。 3. 停 车 库 、 水 泵 房 、 不 设 吊 顶 区 域 内 均 采 用 直 立 型 喷 头 ， 动 作 温 度 68℃。 设 有吊 顶 的 场 所， 采 用 下 垂型喷 头 ， 动 作 温 度 68℃；若吊 顶 内 净距大于 800mm， 且内 有可燃物时， 应设 置 喷 头 。 当风管 等障碍物的 宽度 大于 1200mm 时， 在 其下 方增设 下 垂型 喷 头 。 车 库 坡道处采 用 易熔金属喷 头 。 标准 直 立 、 下 垂型 喷 头 的 溅 水 盘 与吊 顶 的 距离 不 小 于 75mm， 且不 大于 150mm （ 吊 顶 型 喷 头 除 外 ）。 4. 室 内 消 防 管 ： 管 径 大于 等于 DN100 或 工 作 压 力 大于 1.6MPa 的 管 道， 采 用 热 镀 锌 无 缝 钢 管 及 其配 件 ， 其它 采 用 内 外 热 镀 锌 钢 管 及 其配 件 ；管 径 小 于 DN80 时， 采 用 丝 扣 连 接 ；管 径 大于 等于 DN80 时， ...
