喷淋系统工程施工方案

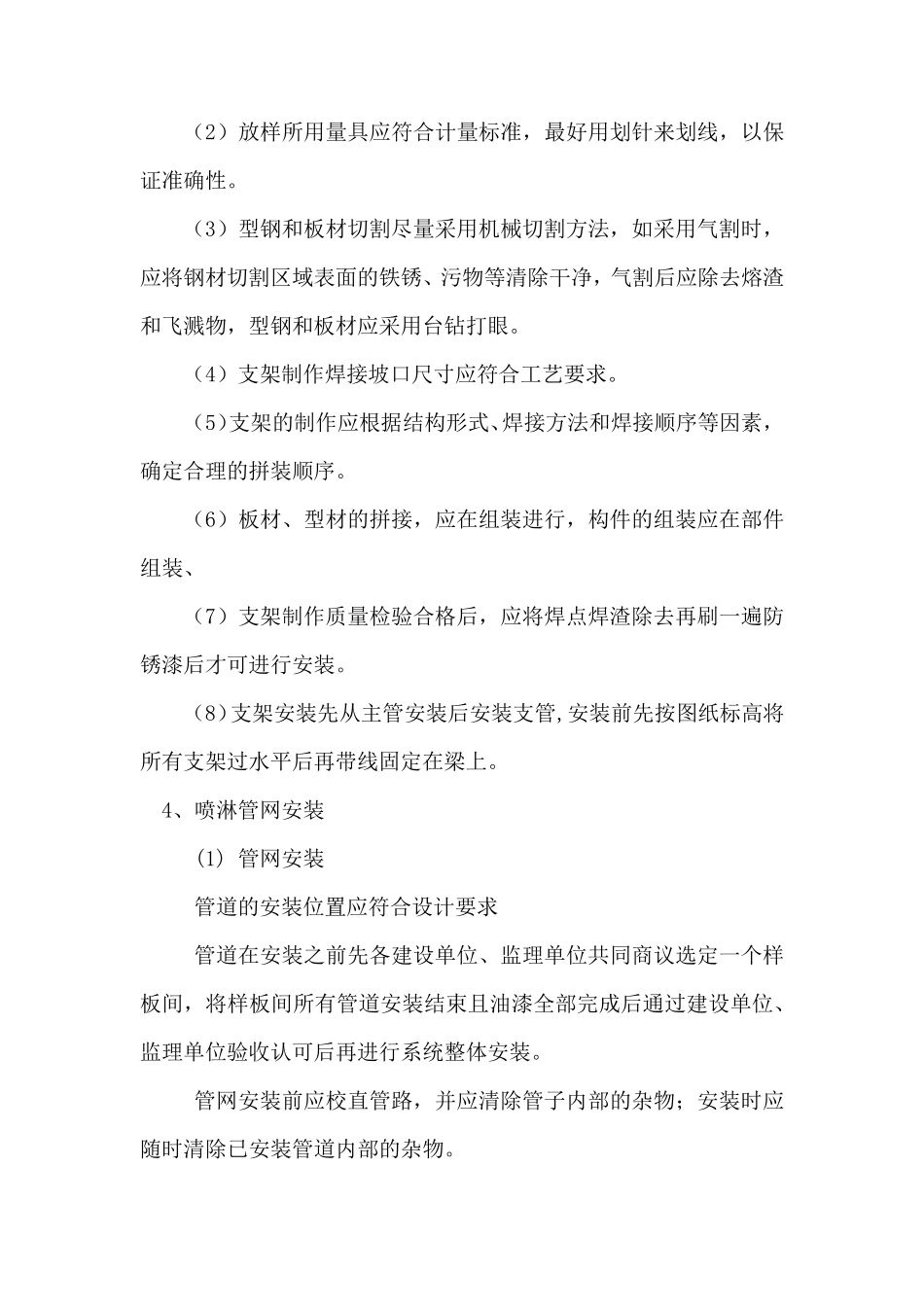

喷淋系统工程施工方案 1、工艺流程 施工准备→干管安装→立管安装→分层干支管安装→管道试压→管道冲洗→通水调试→交工验收 2 、施工准备 （1）技术准备：组织专业技术人员熟悉设计图纸技术资料，相应的施工及验收规范，标准、图集等。 （2）人员准备：主要以管工、焊工为主、起重工、油漆工等工种配合。 （3）材料准备：包括施工用料和施工措施用料，根据材料计划备好用料及时送到现场，能达到配套及陆续供应。材料进场后，经甲方、监理单位验收合格后才可以进行施工。 （4）施工机械准备：包括电焊机、砂轮切割机、坡口机、空气压缩机、电动试压泵、气焊工具、手提砂轮机等应及时提供。焊接、矫正后进行。 （5）认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。 （6）检查预留及预埋是否正确 ，临 时剔 凿 应与设计土 建 协 调好。 （7）安排 合理的施工顺 序 、避 免 工种交叉 作 业干扰 ，影 响 施工。 3、支架 预制 、安装 （1）首 先 将 型 钢 刷 一 遍 防 锈 漆,制 作 前 认真核对 图纸设计要求 、支架 图集及材料材质 、规格。 （2）放样所用量具应符合计量标准，最好用划针来划线，以保证准确性。 （3）型钢和板材切割尽量采用机械切割方法，如采用气割时，应将钢材切割区域表面的铁锈、污物等清除干净，气割后应除去熔渣和飞溅物，型钢和板材应采用台钻打眼。 （4）支架制作焊接坡口尺寸应符合工艺要求。 （5）支架的制作应根据结构形式、焊接方法和焊接顺序等因素，确定合理的拼装顺序。 （6）板材、型材的拼接，应在组装进行，构件的组装应在部件组装、 （7）支架制作质量检验合格后，应将焊点焊渣除去再刷一遍防锈漆后才可进行安装。 （8）支架安装先从主管安装后安装支管,安装前先按图纸标高将所有支架过水平后再带线固定在梁上。 4、喷淋管网安装 (1) 管网安装 管道的安装位置应符合设计要求 管道在安装之前先各建设单位、监理单位共同商议选定一个样板间，将样板间所有管道安装结束且油漆全部完成后通过建设单位、监理单位验收 认 可后再进行系 统 整 体 安装。 管网安装前应校 直 管路 ，并 应清除管子 内 部的杂 物； 安装时应随 时清除已 安装管道内 部的杂 物。 在具腐蚀性的场所安装管网前，应按设计要求对管路、管件等进行防腐处理。 管网安装，当管公称直径小于100mm...
