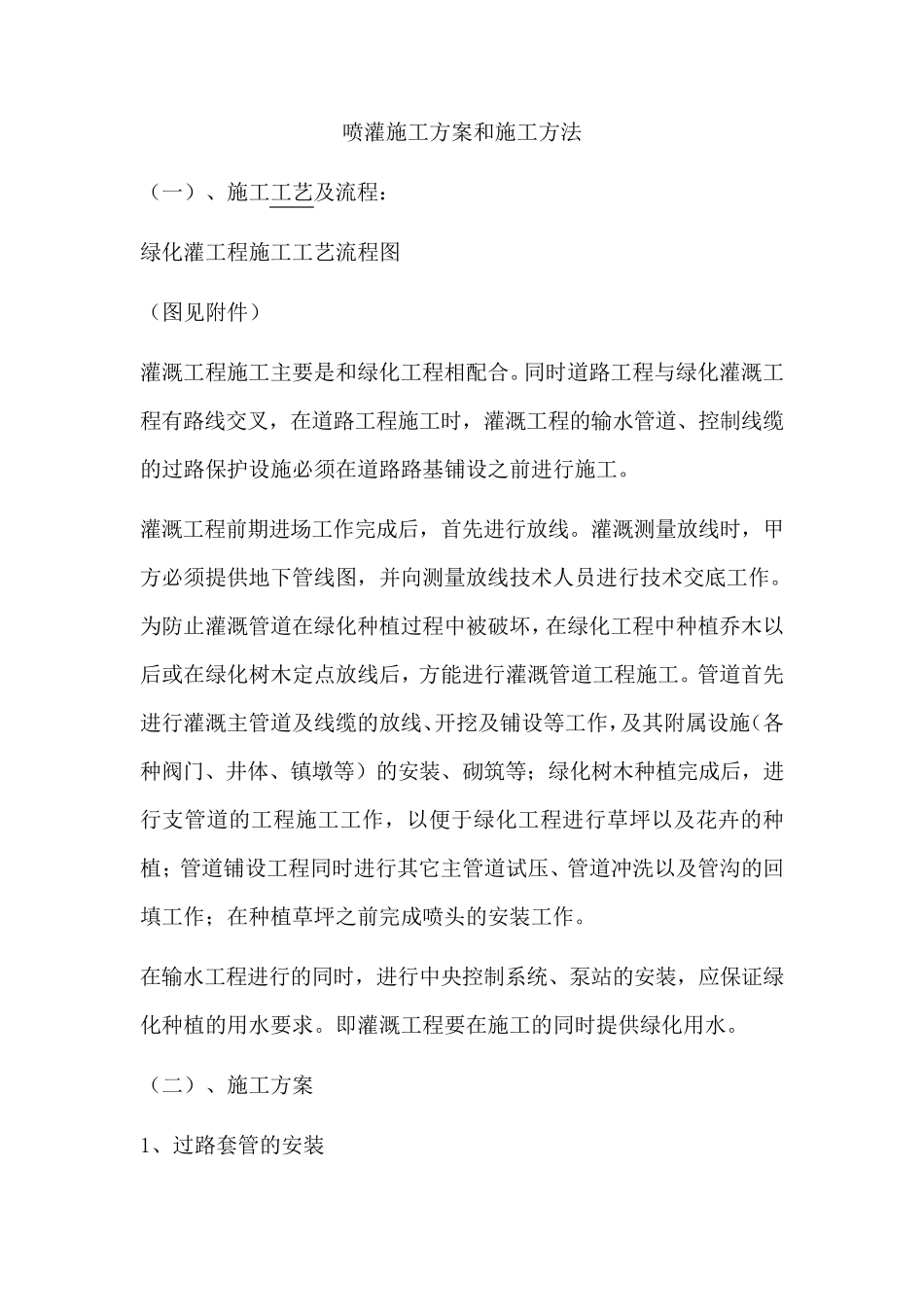

喷灌施工方案和施工方法 (一)、施工工艺及流程: 绿化灌工程施工工艺流程图 (图见附件) 灌溉工程施工主要是和绿化工程相配合。同时道路工程与绿化灌溉工程有路线交叉,在道路工程施工时,灌溉工程的输水管道、控制线缆的过路保护设施必须在道路路基铺设之前进行施工。 灌溉工程前期进场工作完成后,首先进行放线。灌溉测量放线时,甲方必须提供地下管线图,并向测量放线技术人员进行技术交底工作。为防止灌溉管道在绿化种植过程中被破坏,在绿化工程中种植乔木以后或在绿化树木定点放线后,方能进行灌溉管道工程施工。管道首先进行灌溉主管道及线缆的放线、开挖及铺设等工作,及其附属设施(各种阀门、井体、镇墩等)的安装、砌筑等;绿化树木种植完成后,进行支管道的工程施工工作,以便于绿化工程进行草坪以及花卉的种植;管道铺设工程同时进行其它主管道试压、管道冲洗以及管沟的回填工作;在种植草坪之前完成喷头的安装工作。 在输水工程进行的同时,进行中央控制系统、泵站的安装,应保证绿化种植的用水要求。即灌溉工程要在施工的同时提供绿化用水。 (二)、施工方案 1、过路套管的安装 套管要伸出道路两侧各0.5 米,按设计要求的位置、管径及埋深在铺设正式路之前预埋。 2、放样 施工前应依照预定的施工顺序将要施工的绿化区域按图纸进行放样,并由监理工程师核定,其方法如下: 管线沟不论主管沟或支管沟均敷石灰线,可以根据现场的情况对图纸的管线进行适当调整。 快速取水阀的位置,设黄旗标志竿。 进排气阀位置设置,设蓝旗标志竿。 干管检修阀的位置以石灰做40cm×40cm 正方形的白方块。 混凝土镇墩的位置以石灰做10cm 宽、50cm 长的十字。 放样前需指定专人与设计工程师研讨施工方法,放样过程中(施工亦同)该专人应随时与设计工程师密切配合磋商以确定灌溉系统排列的方式,放样完成后由设计工程师核定后方可施工。 放样之初各标识点应先以长于100cm 的标桩将各点表示于地面,待石灰线完成后不重 要的可视 需要拔 除 重 复 使 用 。另 外 ,废 除 之桩位或石灰记 号 必 须 于当天 消 除 不得 留 待隔 日 。 放样过程中对原 设计的管线走 向 修改 必 须 与设计工程师协 商后方可确定。 3、 开 挖 管 沟 槽 沟 槽 的 挖 掘 不 论 采 用 机 械 或 人 工 方 式 , 沟 底 不 得 有 影 响 管 道 的 大 土块 、 石 块 或 松 散 的 ...
