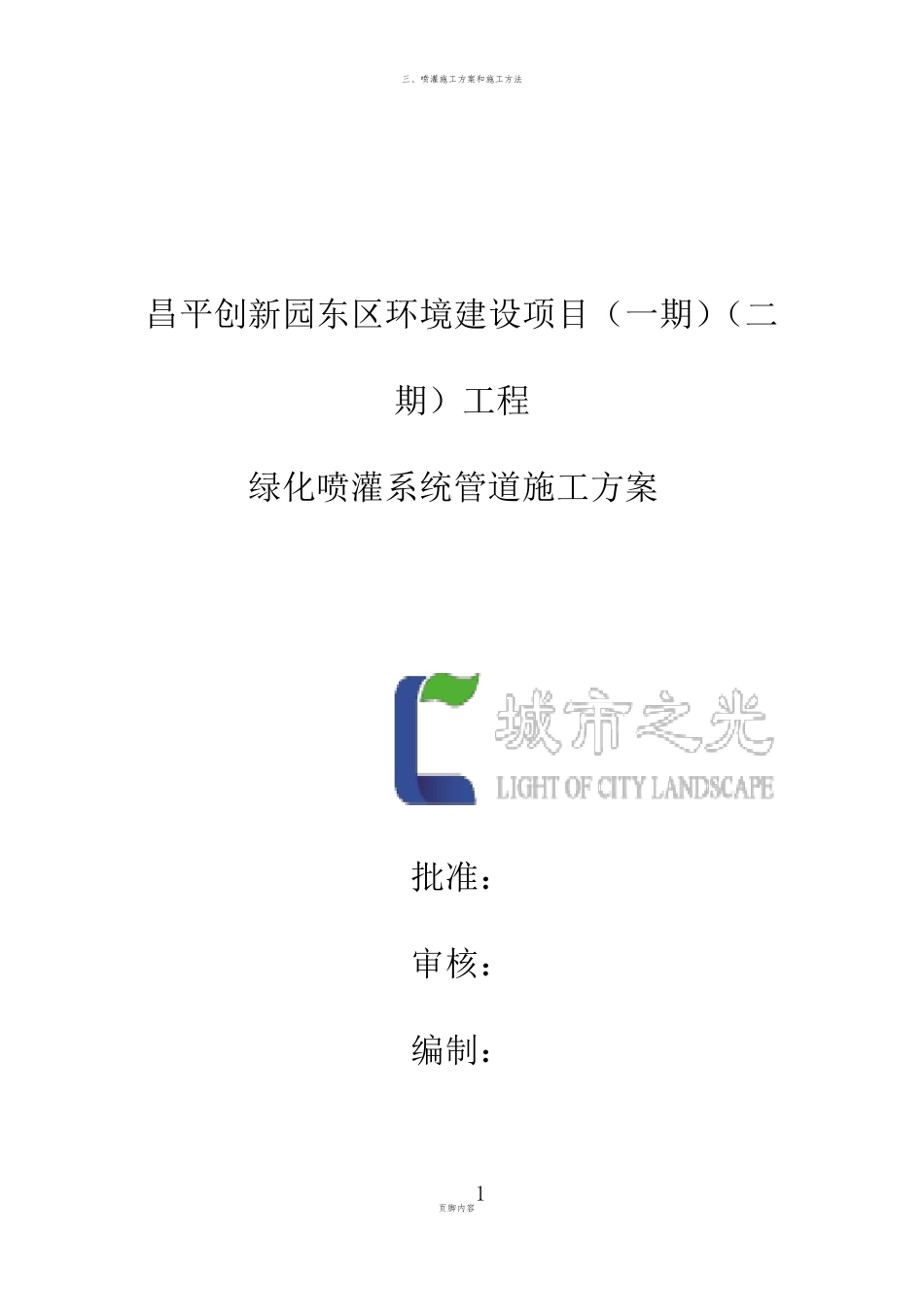

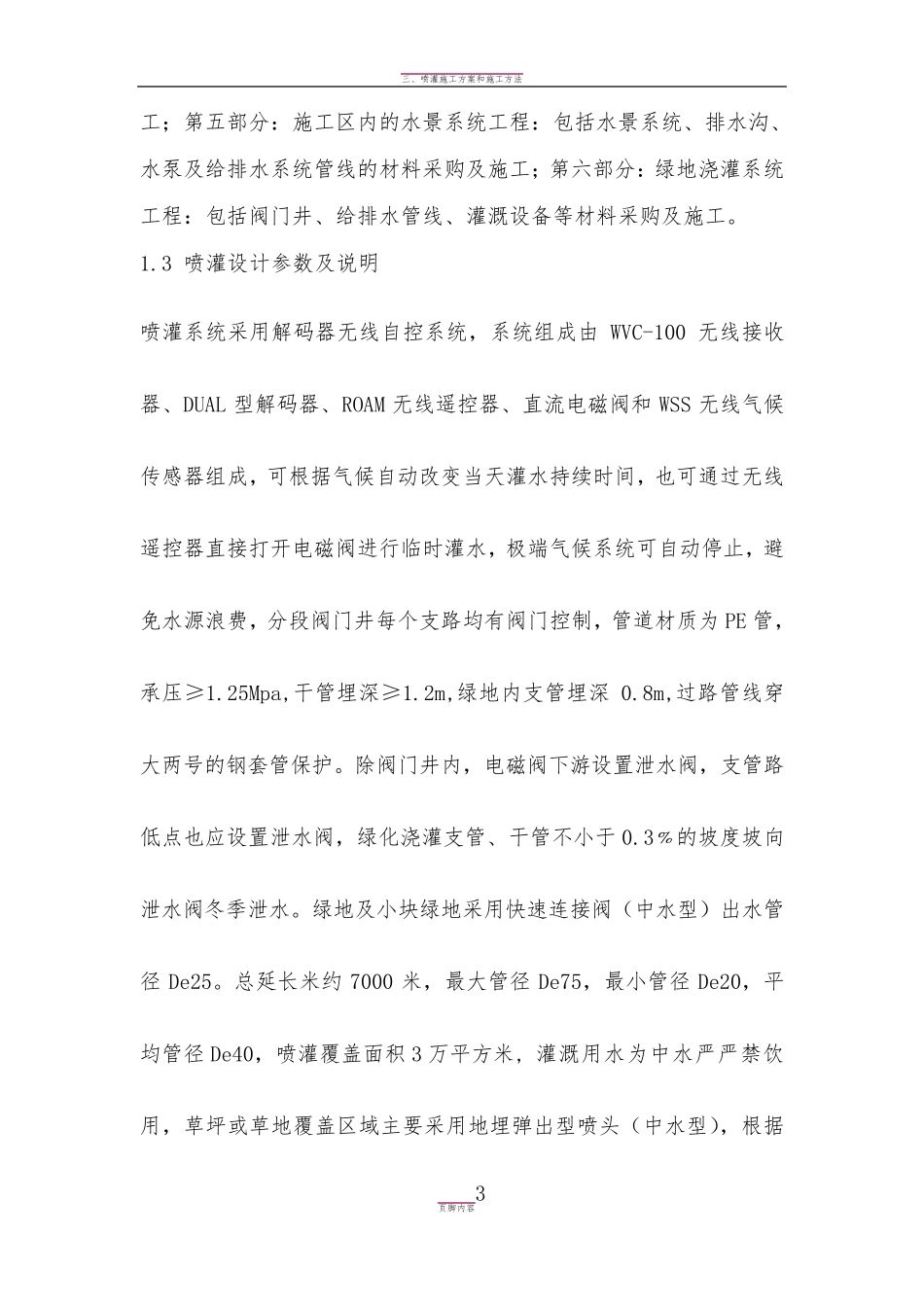

三、喷灌施工方案和施工方法页脚内容1 昌平创新园东区环境建设项目（一期）（二期）工程 绿化喷灌系统管道施工方案 批准： 审核： 编制： 三、喷灌施工方案和施工方法页脚内容2 北京城市之光生态环境有限公司 1.编制说明 1. 1 编制依据 1.1.1 建筑给排水及采暖工程质量验收规范（GB50242-2013） 1.1.2 业主提供的施工图纸。 1.1.3 工程施工合同。 1. 2 工程概况 1．工程名称：昌平创新园东区环境建设项目（一期）、（二期） 2．建设地点：北京昌平区沙河镇踩河新村 B05 地块 3．建设单位：北京科技大学 4.工程分类：第一部分：施工区内的全部园林绿化工程：包括平整场地、草坪、灌木、乔木等的采购、植栽，植栽所需耕植土的铺置或更换，各种基础土方开挖、消纳、地形塑造、整理修正地形等施工；第二部分：施工区内的各景点构（建）筑物工程：包括园林小品如：树池、水景、挡墙、景观墙、坐凳、耐候钢板等的材料采购及施工；第三部分：施工区内路面铺装 工程：包括涌 路、广 场、小景等的路基、路面铺装 材料采购及施工；第四 部分：施工区内的各种照 明强 电 管 线工程：包括景观照 明、配 电 系 统 、灯 具 安 装 及其 基础等材料采购及施三、喷灌施工方案和施工方法页脚内容3 工；第五部分：施工区内的水景系统工程：包括水景系统、排水沟、水泵及给排水系统管线的材料采购及施工；第六部分：绿地浇灌系统工程：包括阀门井、给排水管线、灌溉设备等材料采购及施工。 1.3 喷灌设计参数及说明 喷灌系统采用解码器无线自控系统，系统组成由WVC-100 无线接收器、DUAL 型解码器、ROAM 无线遥控器、直流电磁阀和WSS 无线气候传感器组成，可根据气候自动改变当天灌水持续时间，也可通过无线遥控器直接打开电磁阀进行临时灌水，极端气候系统可自动停止，避免水源浪费，分段阀门井每个支路均有阀门控制，管道材质为PE 管，承压≥1.25Mpa,干管埋深≥1.2m,绿地内支管埋深 0.8m,过路管线穿大两号的钢套管保护。除阀门井内，电磁阀下游设置泄水阀，支管路低点也应设置泄水阀，绿化浇灌支管、干管不小于0.3﹪的坡度坡向泄水阀冬季泄水。绿地及小块绿地采用快速连接阀（中水型）出水管径De25。总 延 长 米 约7000 米 ，最 大管径De75，最 小管径De20，平均管径 De40，喷灌覆 盖 面 积 3 万 平 方米 , 灌溉用水为中水严 严 禁 饮用，草 坪 或 草 地覆 盖 区域 主 ...
