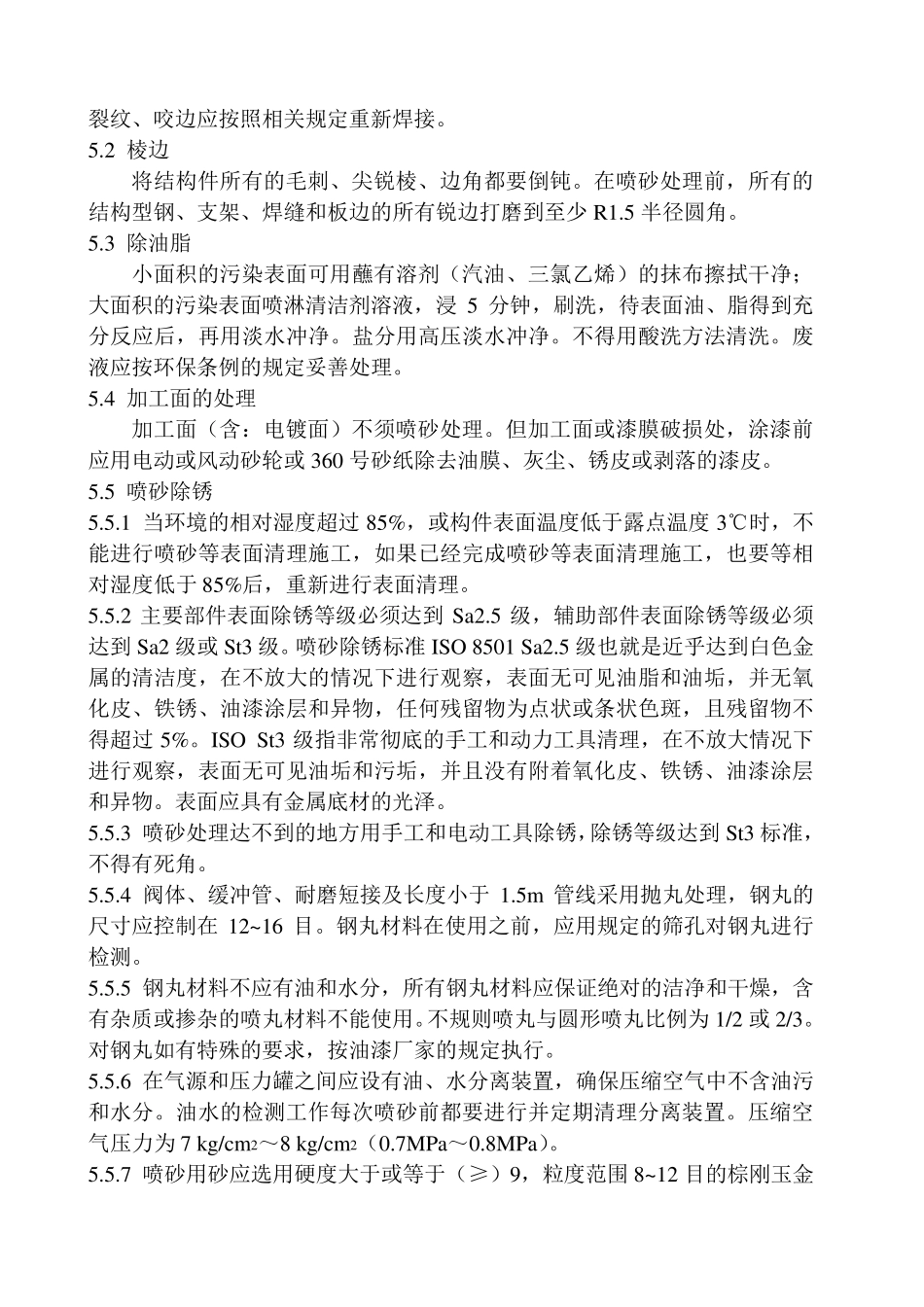

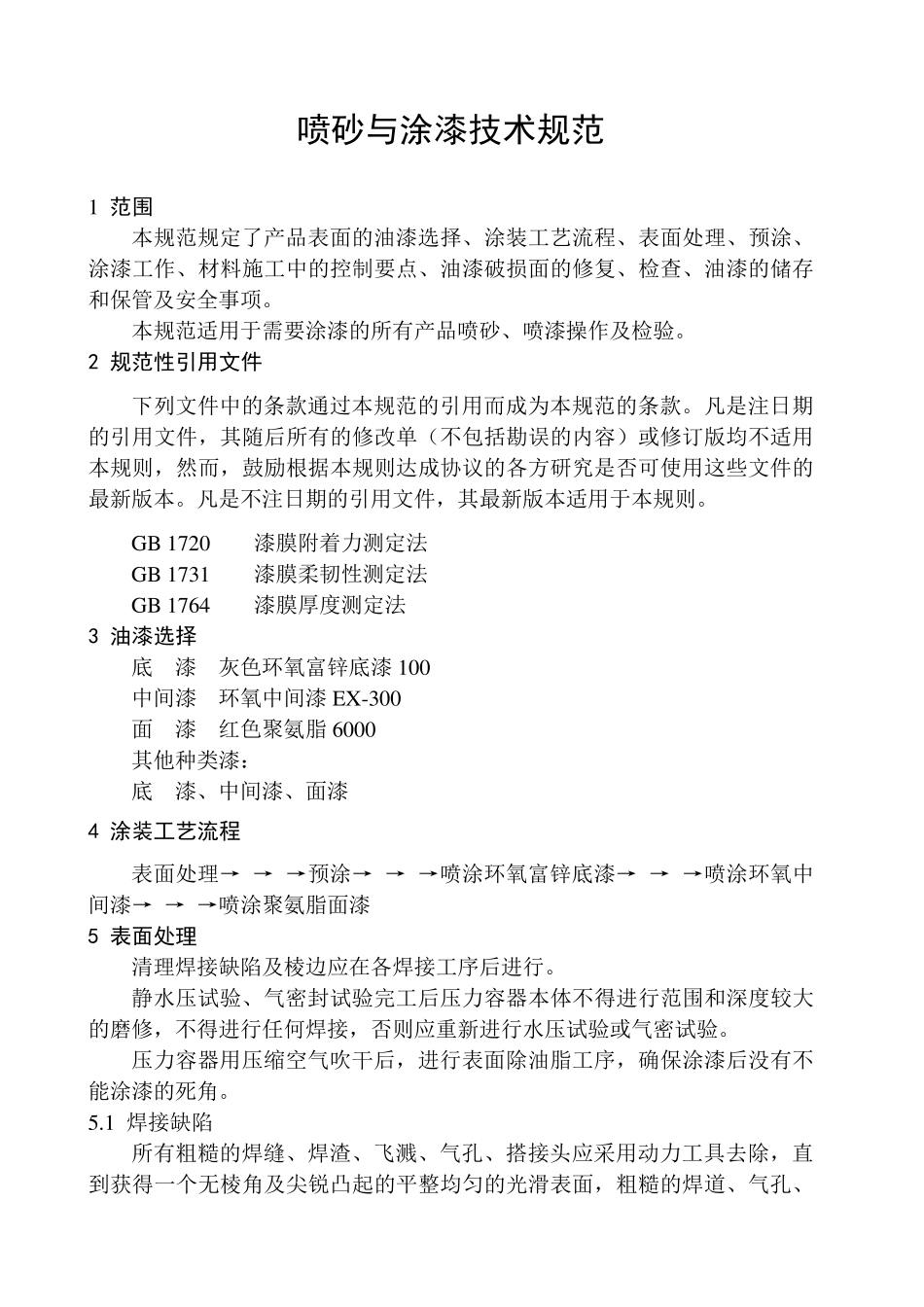

喷砂与涂漆技术规范 1 范围 本规范规定了产品表面的油漆选择、涂装工艺流程、表面处理、预涂、涂漆工作、材料施工中的控制要点、油漆破损面的修复、检查、油漆的储存和保管及安全事项。 本规范适用于需要涂漆的所有产品喷砂、喷漆操作及检验。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本规则，然而，鼓励根据本规则达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规则。 GB 1720 漆膜附着力测定法 GB 1731 漆膜柔韧性测定法 GB 1764 漆膜厚度测定法 3 油漆选择 底 漆 灰色环氧富锌底漆 100 中间漆 环氧中间漆 EX-300 面 漆 红色聚氨脂6000 其他种类漆： 底 漆、中间漆、面漆 4 涂装工艺流程 表面处理→ → →预涂→ → →喷涂环氧富锌底漆→ → →喷涂环氧中间漆→ → →喷涂聚氨脂面漆 5 表面处理 清理焊接缺陷及棱边应在各焊接工序后进行。 静水压试验、气密封试验完工后压力容器本体不得进行范围和深度较大的磨修，不得进行任何焊接，否则应重新进行水压试验或气密试验。 压力容器用压缩空气吹干后，进行表面除油脂工序，确保涂漆后没有不能涂漆的死角。 5.1 焊接缺陷 所有粗糙的焊缝、焊渣、飞溅、气孔、搭接头应采用动力工具去除，直到获得一个无棱角及尖锐凸起的平整均匀的光滑表面，粗糙的焊道、气孔、裂纹、咬边应按照相关规定重新焊接。 5.2 棱边 将结构件所有的毛刺、尖锐棱、边角都要倒钝。在喷砂处理前，所有的结构型钢、支架、焊缝和板边的所有锐边打磨到至少 R1.5 半径圆角。 5.3 除油脂 小面积的污染表面可用蘸有溶剂（汽油、三氯乙烯）的抹布擦拭干净；大面积的污染表面喷淋清洁剂溶液，浸 5 分钟，刷洗，待表面油、脂得到充分反应后，再用淡水冲净。盐分用高压淡水冲净。不得用酸洗方法清洗。废液应按环保条例的规定妥善处理。 5.4 加工面的处理 加工面（含：电镀面）不须喷砂处理。但加工面或漆膜破损处，涂漆前应用电动或风动砂轮或 360 号砂纸除去油膜、灰尘、锈皮或剥落的漆皮。 5.5 喷砂除锈 5.5.1 当环境的相对湿度超过85%，或构件表面温度低于露点温度3℃时，不能进行喷砂等表面清理施工，如果已经完成喷砂等表面清理施工，也要等相对湿度低于85%后，重新进行表面清理。 5.5.2 主要...
