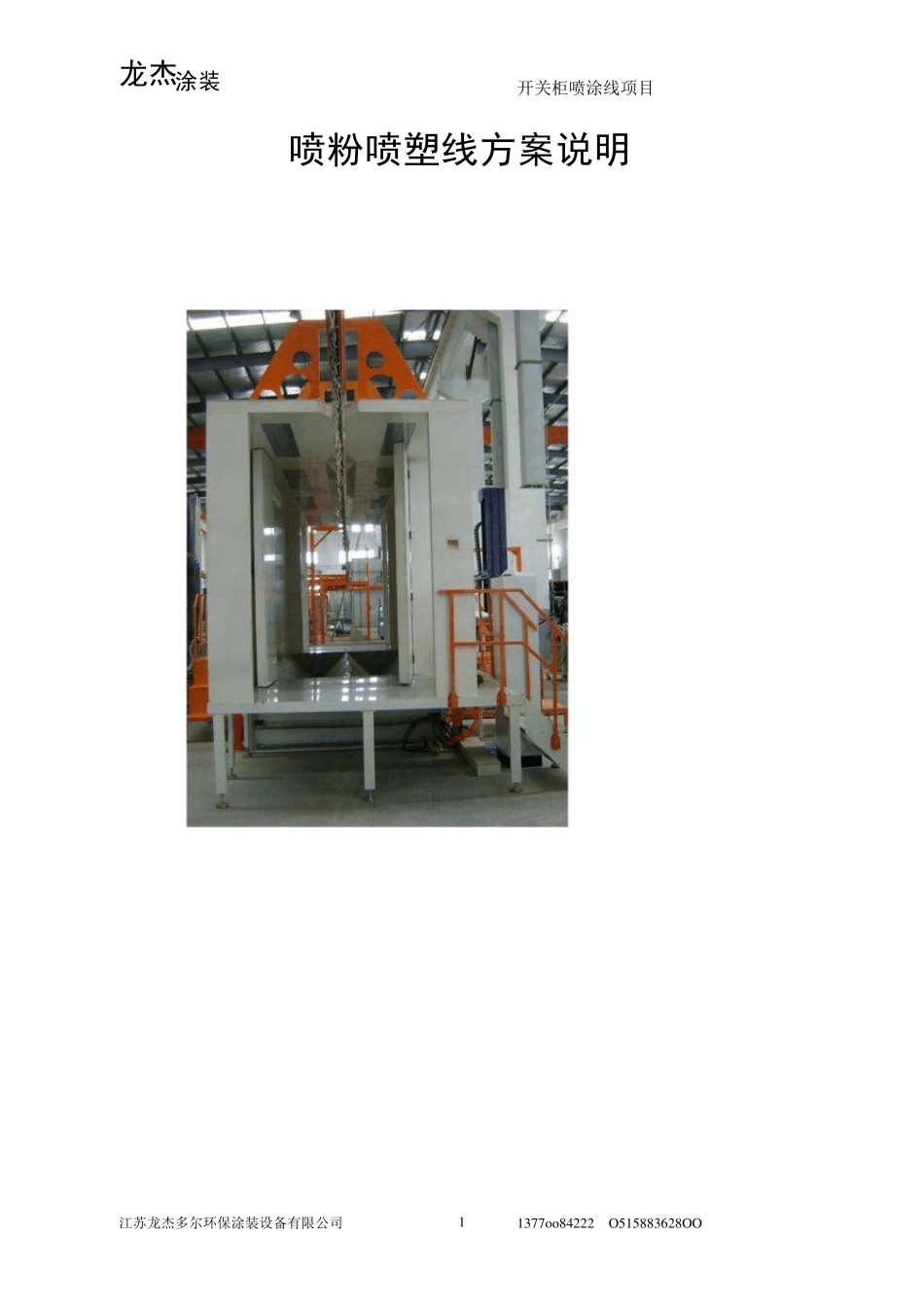

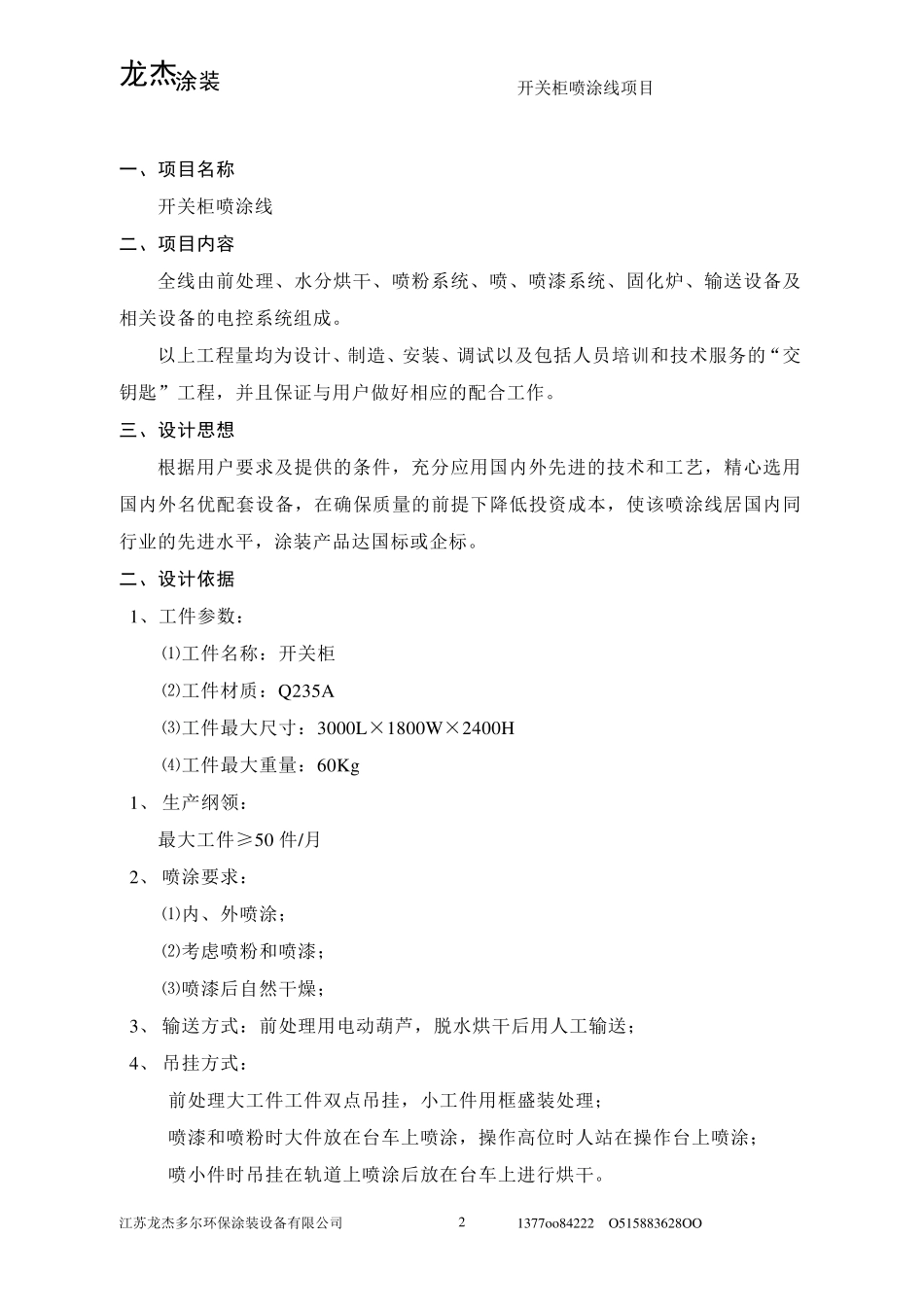

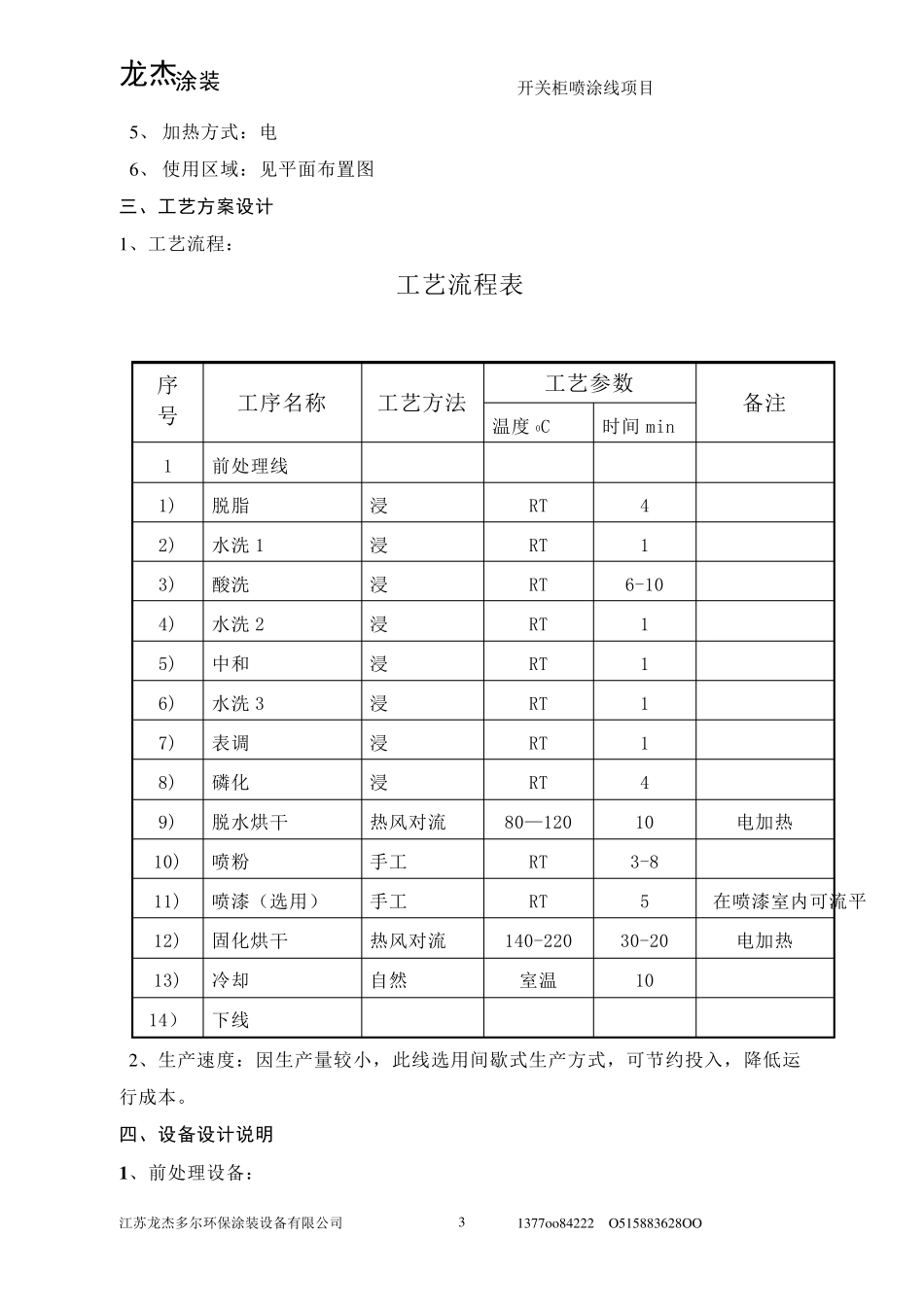

龙杰涂装 开关柜喷涂线项目 江苏龙杰多尔环保涂装设备有限公司 1377oo84222 O515883628OO 1 喷粉喷塑线方案说明 龙杰涂装 开关柜喷涂线项目 江苏龙杰多尔环保涂装设备有限公司 1377oo84222 O515883628OO 2 一、项目名称 开关柜喷涂线 二、项目内容 全线由前处理、水分烘干、喷粉系统、喷、喷漆系统、固化炉、输送设备及相关设备的电控系统组成。 以上工程量均为设计、制造、安装、调试以及包括人员培训和技术服务的“交钥匙”工程，并且保证与用户做好相应的配合工作。 三、设计思想 根据用户要求及提供的条件，充分应用国内外先进的技术和工艺，精心选用国内外名优配套设备，在确保质量的前提下降低投资成本，使该喷涂线居国内同行业的先进水平，涂装产品达国标或企标。 二、设计依据 1、工件参数： ⑴工件名称：开关柜 ⑵工件材质：Q235A ⑶工件最大尺寸：3000L×1800W×2400H ⑷工件最大重量：60Kg 1、 生产纲领： 最大工件≥50 件/月 2、 喷涂要求： ⑴内、外喷涂； ⑵考虑喷粉和喷漆； ⑶喷漆后自然干燥； 3、 输送方式：前处理用电动葫芦，脱水烘干后用人工输送； 4、 吊挂方式： 前处理大工件工件双点吊挂，小工件用框盛装处理； 喷漆和喷粉时大件放在台车上喷涂，操作高位时人站在操作台上喷涂； 喷小件时吊挂在轨道上喷涂后放在台车上进行烘干。 龙杰涂装 开关柜喷涂线项目 江苏龙杰多尔环保涂装设备有限公司 1377oo84222 O515883628OO 3 5、 加热方式：电 6、 使用区域：见平面布置图 三、工艺方案设计 1、工艺流程： 工艺流程表 序 号 工序名称 工艺方法 工艺参数 备注 温度 0C 时间 min 1 前处理线 1) 脱脂 浸 RT 4 2) 水洗 1 浸 RT 1 3) 酸洗 浸 RT 6-10 4) 水洗 2 浸 RT 1 5) 中和 浸 RT 1 6) 水洗 3 浸 RT 1 7) 表调 浸 RT 1 8) 磷化 浸 RT 4 9) 脱水烘干 热风对流 80— 120 10 电加热 10) 喷粉 手工 RT 3-8 11) 喷漆（选用） 手工 RT 5 在喷漆室内可流平 12) 固化烘干 热风对流 140-220 30-20 电加热 13) 冷却 自然 室温 10 14） 下线 2、生产速度：因生产量较小，此线选用间歇式生产方式，可节约投入，降低运行成本。 四、设备设计说明 1 、前处理设备： 龙杰涂装 开关柜喷涂线项目 江苏龙杰多尔环保涂装设备有限公司 1377oo84222 O515883628OO 4 前处理由槽体、抽风...
