喷锚护坡方案

喷锚护坡方案_第1页
1/18

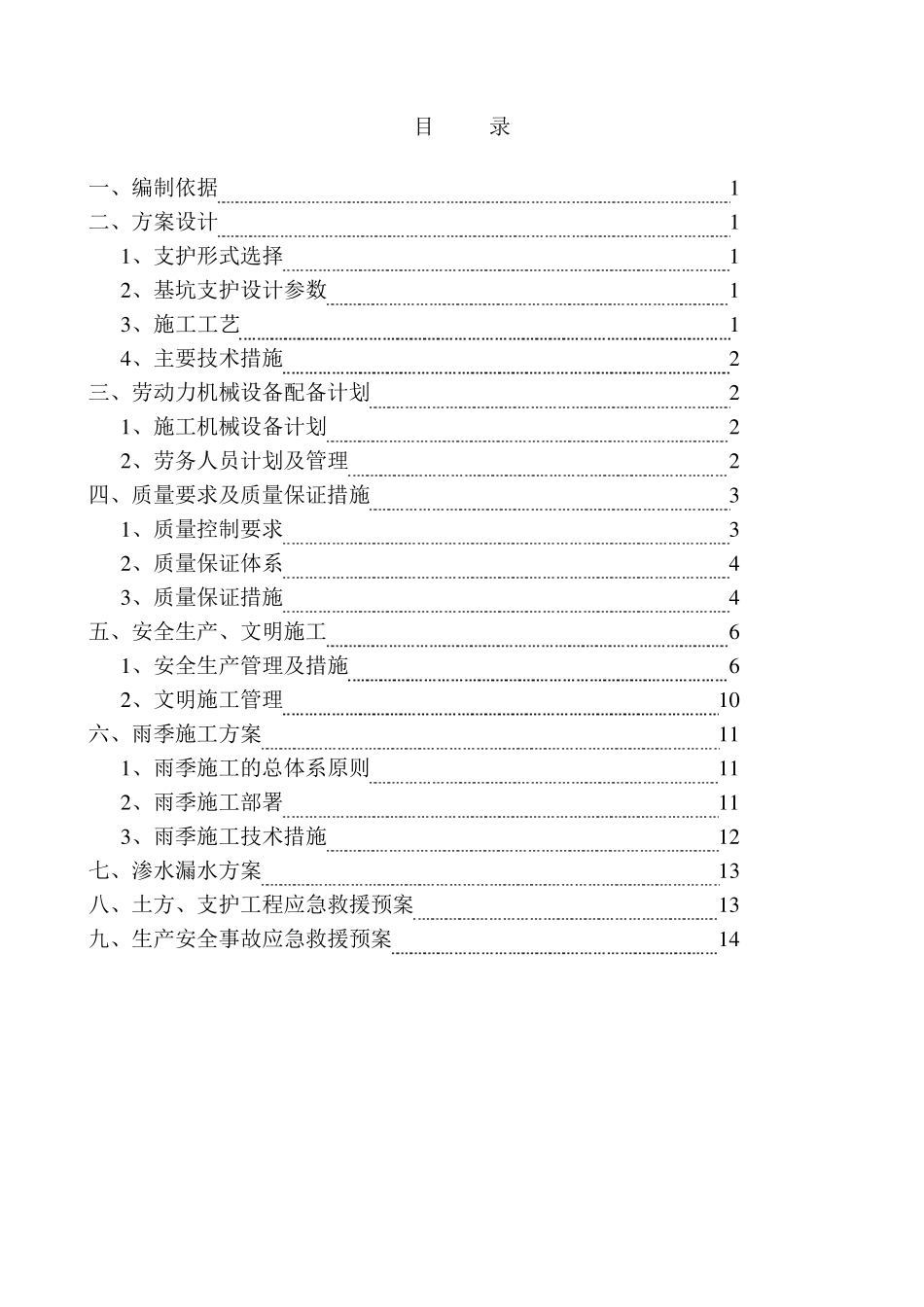

喷锚护坡方案_第2页
2/18
喷锚护坡方案_第3页
3/18
工程 护 坡 工 程 施 工 组 织 设 计 编 制 人: 审 核 人: 编制单位: 编制时间: 目 录 一、编制依据 1 二、方案设计 1 1 、支护形式选择 1 2 、基坑支护设计参数 1 3 、施工工艺 1 4 、主要技术措施 2 三、劳动力机械设备配备计划 2 1 、施工机械设备计划 2 2 、劳务人员计划及管理 2 四、质量要求及质量保证措施 3 1 、质量控制要求 3 2 、质量保证体系 4 3 、质量保证措施 4 五、安全生产、文明施工 6 1 、安全生产管理及措施 6 2 、文明施工管理 1 0 六、雨季施工方案 1 1 1 、雨季施工的总体系原则 1 1 2 、雨季施工部署 1 1 3 、雨季施工技术措施 1 2 七、渗水漏水方案 1 3 八、土方、支护工程应急救援预案 1 3 九、生产安全事故应急救援预案 1 4 1 护坡工程施工专项方案 一、编制依据 1、岩土勘察报告 2、设计图纸及相关施工组织设计 3、相关规定、标准如下表: 二、方案设计 1、支护形式选择 根据本工程开挖、周边距离尺寸及现场实际情况,本着安全第一,并考虑经济和便于施工等因素,拟选用“放坡挂网喷射混凝土支护。 2、支护设计参数 根据场区实际情况,安全等级判定为三级。挂网喷射混凝土支护结构设计参数,放坡系数为1:0.20,面层采用Φ6.5@200 的钢筋网,用“U 形“钢筋固定在墙面,采用PVC50 泄水孔 3000*3000 梅花形布置,长度为0.5m。分层喷射厚度为80-100 ㎜的 C25 混凝土。 3、施工工艺 序号 编制依据 编号 1 建筑地基基础工程施工质量验收规程 GB50202-2002 2 地基与基础工程施工规范及规程 GB50202-2002 3 《岩土工程技术规范》 GB29-20-2000 4 《建筑地基处理规范》 JGJ79-91 5 《建筑基坑支护技术规程》 JGJ120-99 2 (开挖――修坡――喷射第一层混凝土――打入钢筋、挂网――喷射混凝土面层――混凝土面层养护) 4、主要技术措施 1)、修坡 土体开挖时,预留10 ㎝厚土体,进行人工修坡,边坡支护完成后不得影响结构施工。在坡面进行喷射砼支护前,要清除坡面虚土,确保边坡的立面和壁面的平整度。当遇有管道渗漏局部滞水影响时,要在坡面上每隔1 米插放一个导流管,疏导上层滞水。 2)、挂钢板网 修坡后按顺序披挂钢板网,用Φ6“U 形”钢筋固定在墙面。 3)、喷射混凝土 喷射混凝土强度等级采用C25。水泥采用强度等级为 P.C32.5。采用干净的中、细砂、含水量宜为 5%...
