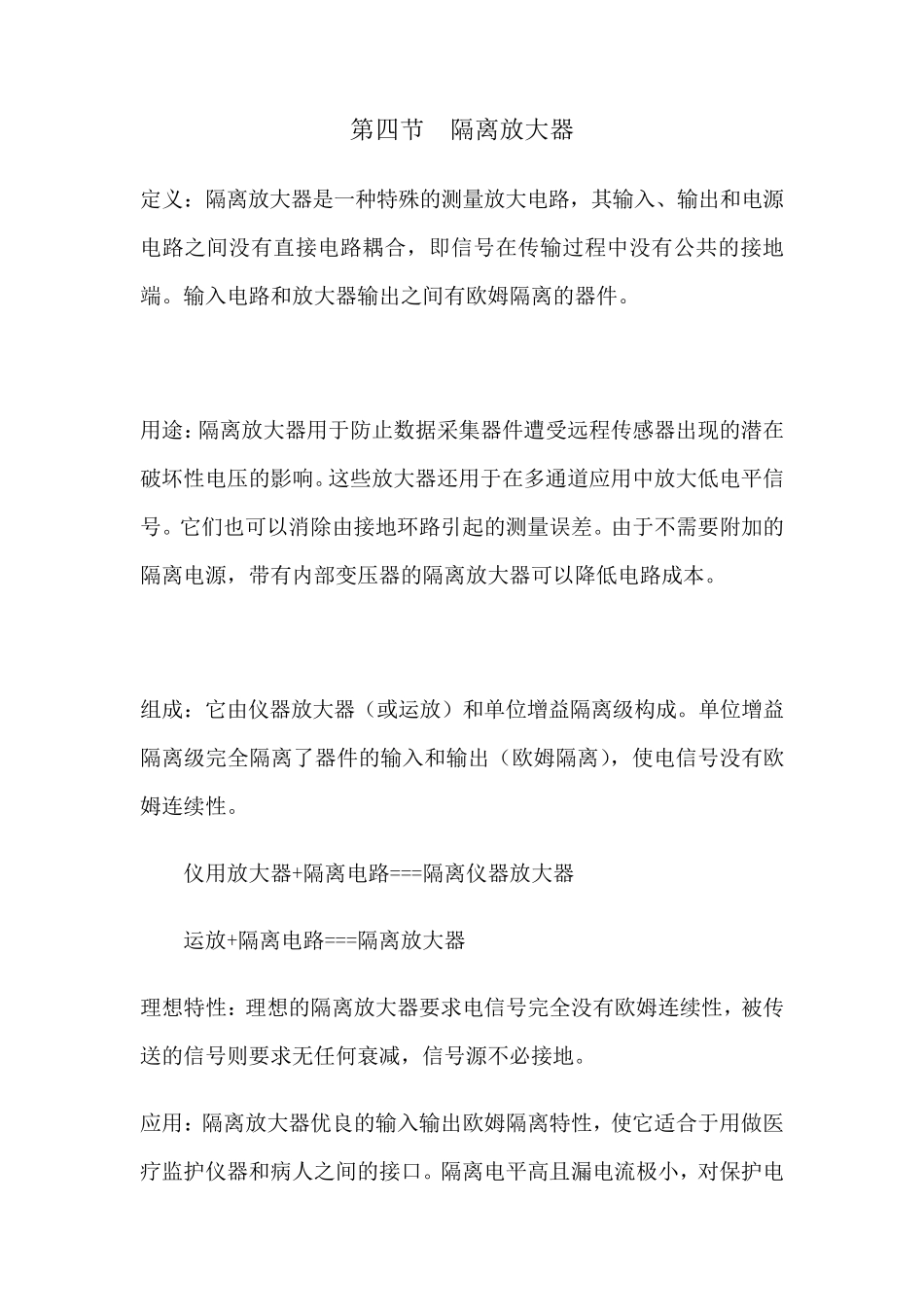

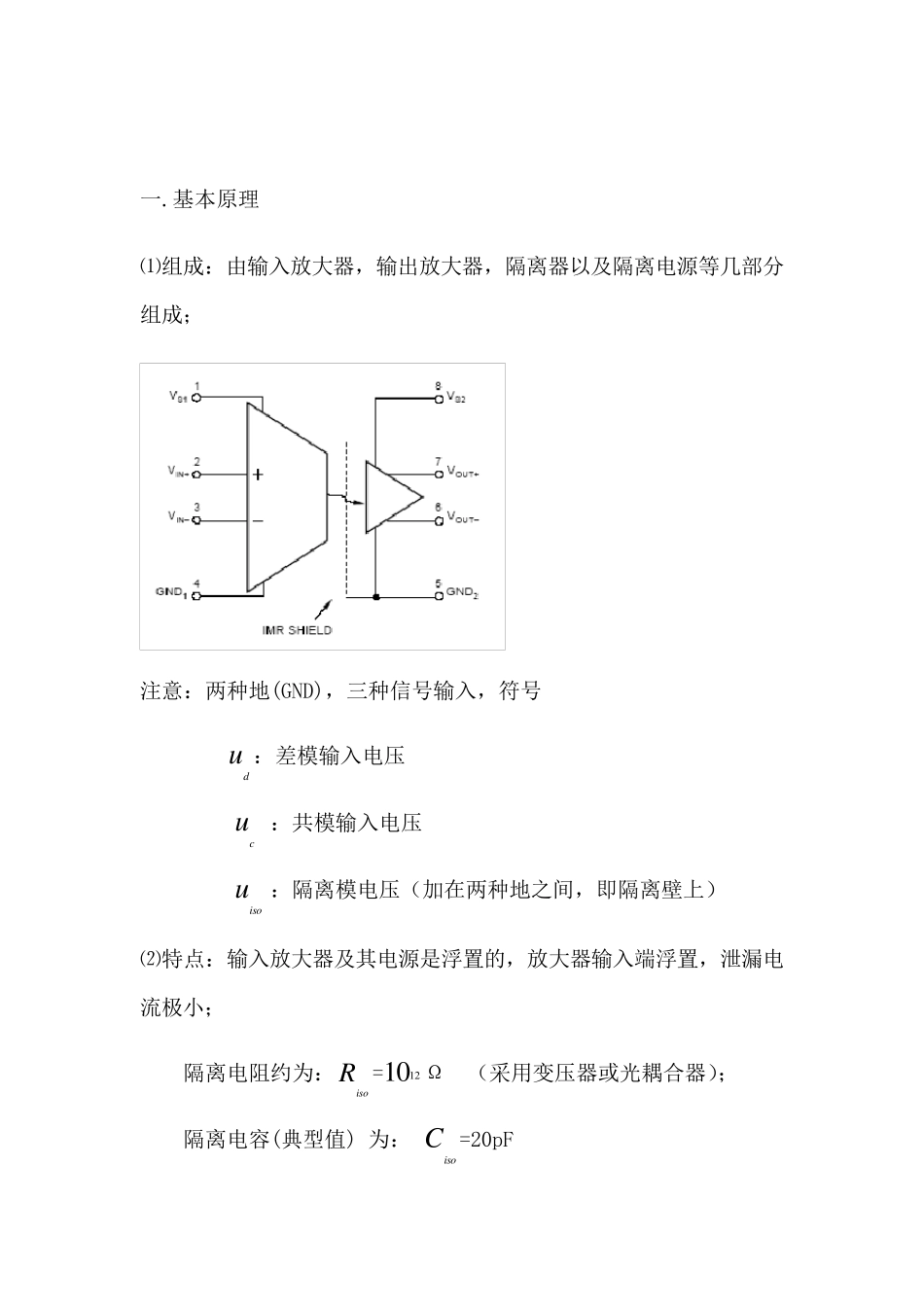

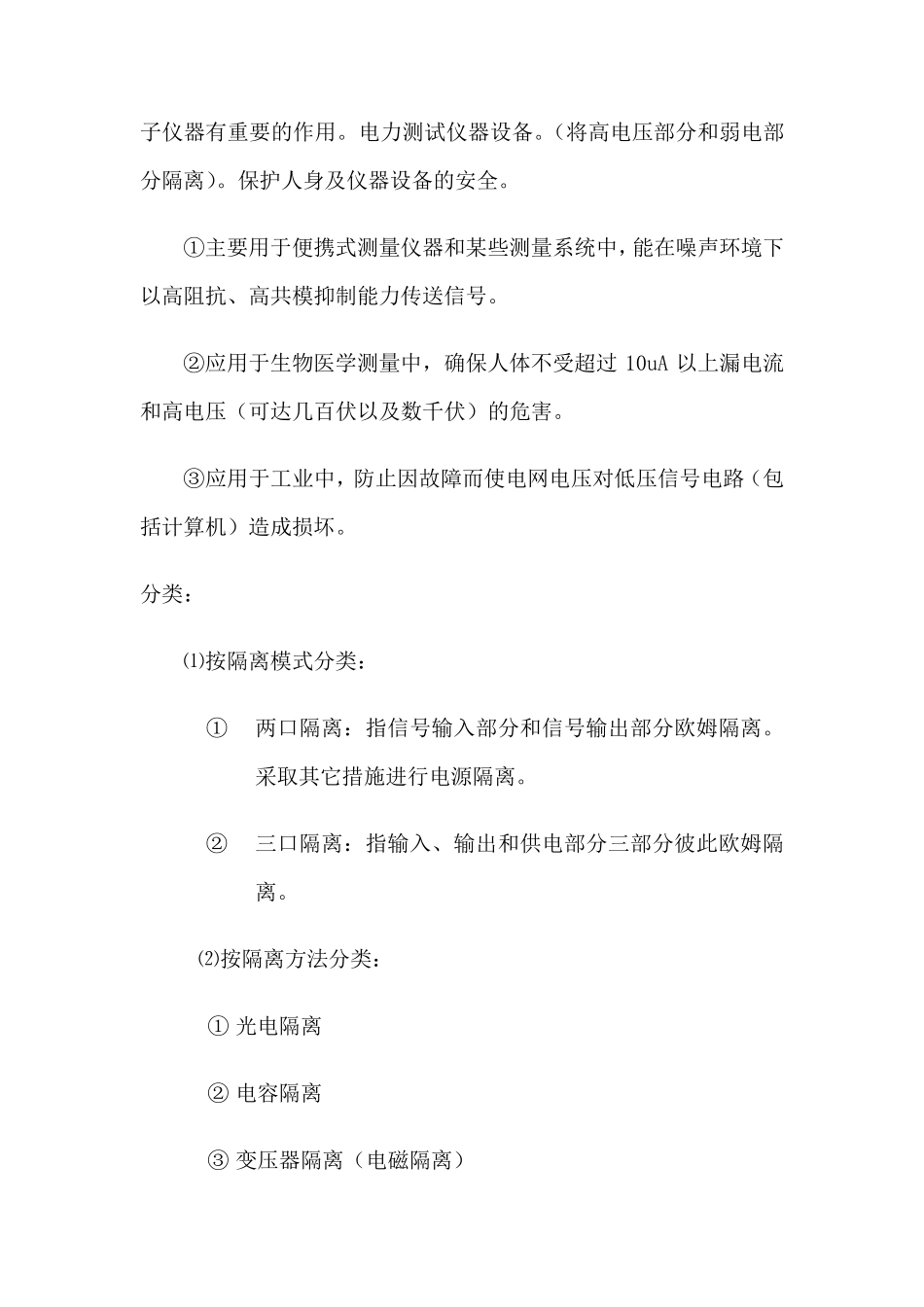

第四节 隔离放大器 定义：隔离放大器是一种特殊的测量放大电路，其输入、输出和电源电路之间没有直接电路耦合，即信号在传输过程中没有公共的接地端。输入电路和放大器输出之间有欧姆隔离的器件。 用途：隔离放大器用于防止数据采集器件遭受远程传感器出现的潜在破坏性电压的影响。这些放大器还用于在多通道应用中放大低电平信号。它们也可以消除由接地环路引起的测量误差。由于不需要附加的隔离电源，带有内部变压器的隔离放大器可以降低电路成本。 组成：它由仪器放大器（或运放）和单位增益隔离级构成。单位增益隔离级完全隔离了器件的输入和输出（欧姆隔离），使电信号没有欧姆连续性。 仪用放大器+隔离电路===隔离仪器放大器 运放+隔离电路===隔离放大器 理想特性：理想的隔离放大器要求电信号完全没有欧姆连续性，被传送的信号则要求无任何衰减，信号源不必接地。 应用：隔离放大器优良的输入输出欧姆隔离特性，使它适合于用做医疗监护仪器和病人之间的接口。隔离电平高且漏电流极小，对保护电子仪器有重要的作用。电力测试仪器设备。（将高电压部分和弱电部分隔离）。保护人身及仪器设备的安全。 ①主要用于便携式测量仪器和某些测量系统中，能在噪声环境下以高阻抗、高共模抑制能力传送信号。 ②应用于生物医学测量中，确保人体不受超过 10uA 以上漏电流和高电压（可达几百伏以及数千伏）的危害。 ③应用于工业中，防止因故障而使电网电压对低压信号电路（包括计算机）造成损坏。 分类： ⑴按隔离模式分类： ① 两口隔离：指信号输入部分和信号输出部分欧姆隔离。采取其它措施进行电源隔离。 ② 三口隔离：指输入、输出和供电部分三部分彼此欧姆隔离。 ⑵按隔离方法分类： ① 光电隔离 ② 电容隔离 ③ 变压器隔离（电磁隔离） 一.基本原理 ⑴组成：由输入放大器，输出放大器，隔离器以及隔离电源等几部分组成； 注意：两种地(GND)，三种信号输入，符号 ud ：差模输入电压 uc ：共模输入电压 uiso ：隔离模电压（加在两种地之间，即隔离壁上） ⑵特点：输入放大器及其电源是浮置的，放大器输入端浮置，泄漏电流极小； 隔离电阻约为：Riso =1012 Ω （采用变压器或光耦合器）； 隔离电容(典型值) 为： Ciso =20pF 隔离放大器的输出与输入隔离，消除了通过公共地线的干扰，大大地提高了电路的共模抑制比。 ⑶输出电压： uo=Kdi ud (1+CMR1 uudc )+IMRuiso 式中： Kdi 和ud ：输入...
