四合一加热炉施工技术方案

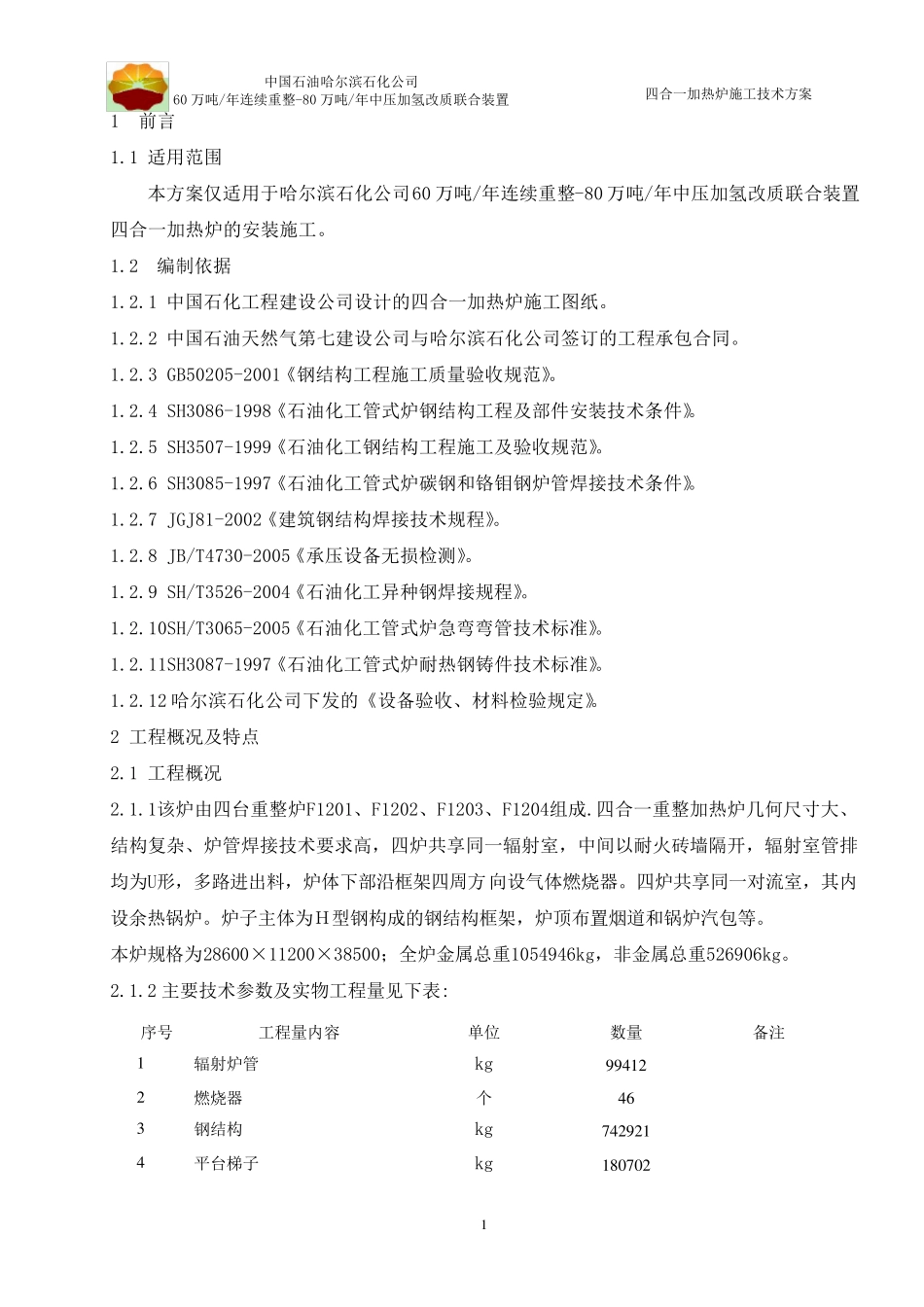

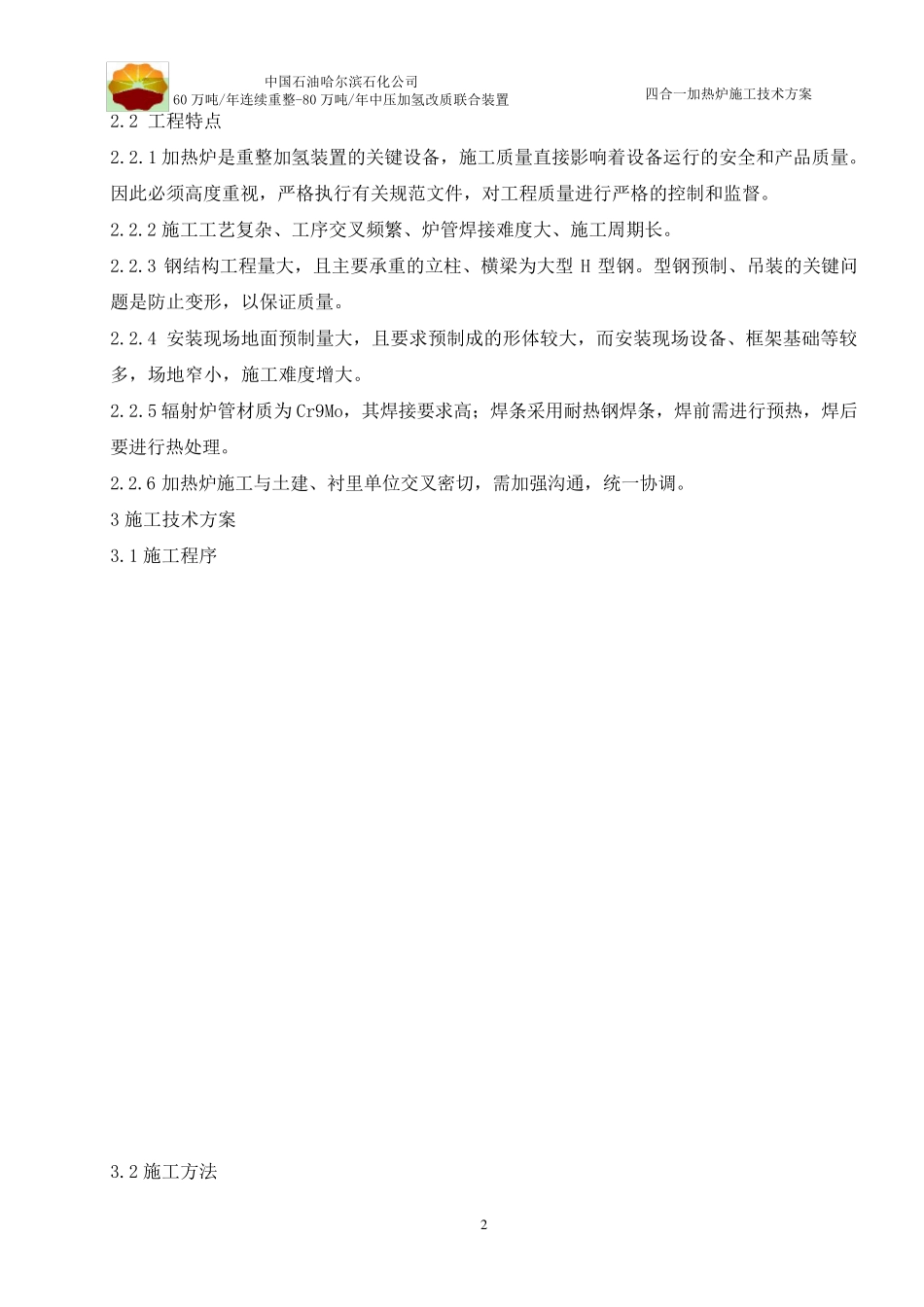

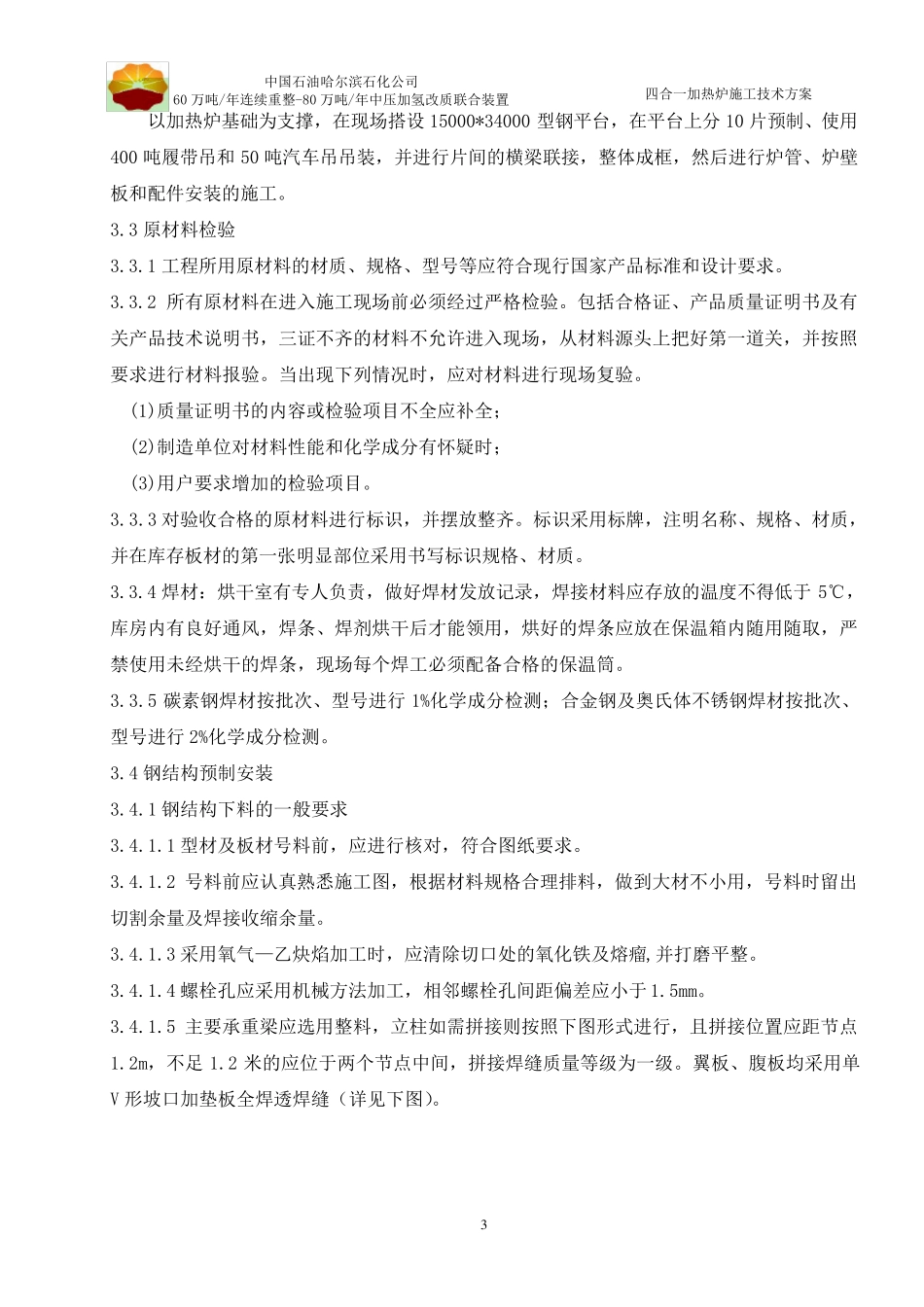

四 合 一 加 热 炉 施 工 技 术 方 案 1 中 国 石 油 哈 尔 滨 石 化 公 司 60 万 吨 /年 连 续 重 整 -80 万 吨 /年 中 压 加 氢 改 质 联 合 装 置 1 前 言 1.1 适 用 范 围 本 方 案 仅 适 用 于 哈 尔 滨 石 化 公 司 60 万 吨 /年 连 续 重 整 -80 万 吨 /年 中 压 加 氢 改 质 联 合 装 置四 合 一 加 热 炉 的 安 装 施 工 。 1.2 编 制 依 据 1.2.1 中 国 石 化 工 程 建 设 公 司 设 计 的 四 合 一 加 热 炉 施 工 图 纸 。 1.2.2 中 国 石 油 天 然 气 第 七 建 设 公 司 与 哈 尔 滨 石 化 公 司 签 订 的 工 程 承 包 合 同 。 1.2.3 GB50205-2001《 钢 结 构 工 程 施 工 质 量 验 收 规 范 》。 1.2.4 SH3086-1998《 石 油 化 工 管 式 炉 钢 结 构 工 程 及 部 件 安 装 技 术 条 件 》。 1.2.5 SH3507-1999《 石 油 化 工 钢 结 构 工 程 施 工 及 验 收 规 范 》。 1.2.6 SH3085-1997《 石 油 化 工 管 式 炉 碳 钢 和 铬 钼 钢 炉 管 焊 接 技 术 条 件 》。 1.2.7 JGJ81-2002《 建 筑 钢 结 构 焊 接 技 术 规 程 》。 1.2.8 JB/T4730-2005《 承 压 设 备 无 损 检 测 》。 1.2.9 SH/T3526-2004《 石 油 化 工 异 种 钢 焊 接 规 程 》。 1.2.10SH/T3065-2005《 石 油 化 工 管 式 炉 急 弯 弯 管 技 术 标 准 》。 1.2.11SH3087-1997《 石 油 化 工 管 式 炉 耐 热 钢 铸 件 技 术 标 准 》。 1.2.12 哈 尔 滨 石 化 公 司 下 发 的 《 设 备 验 收 、 材 料 检 验 规 定 》。 2 工 程 概 况 及 特 点 2.1 工 程 概 况 2.1.1该 炉 由 四 台 重 整 炉 F1201、 F1202、 F1203、 F1204组 成 .四 合 一 重 整 加 热 炉 几 何 尺 寸 大 、结 构 复 杂 、 炉 管 焊 接 技 术 要 求 高，四 炉 共享同 一 辐射室，中 间以耐 火砖墙隔开，辐射室管 排均为U形，多路进出料 ，炉 体下 部 沿框架四 周方 向设 气 体燃烧器。 四 炉 共享同 一 对流室，其内设 余热 锅炉 。 炉 子主体为Ｈ...
