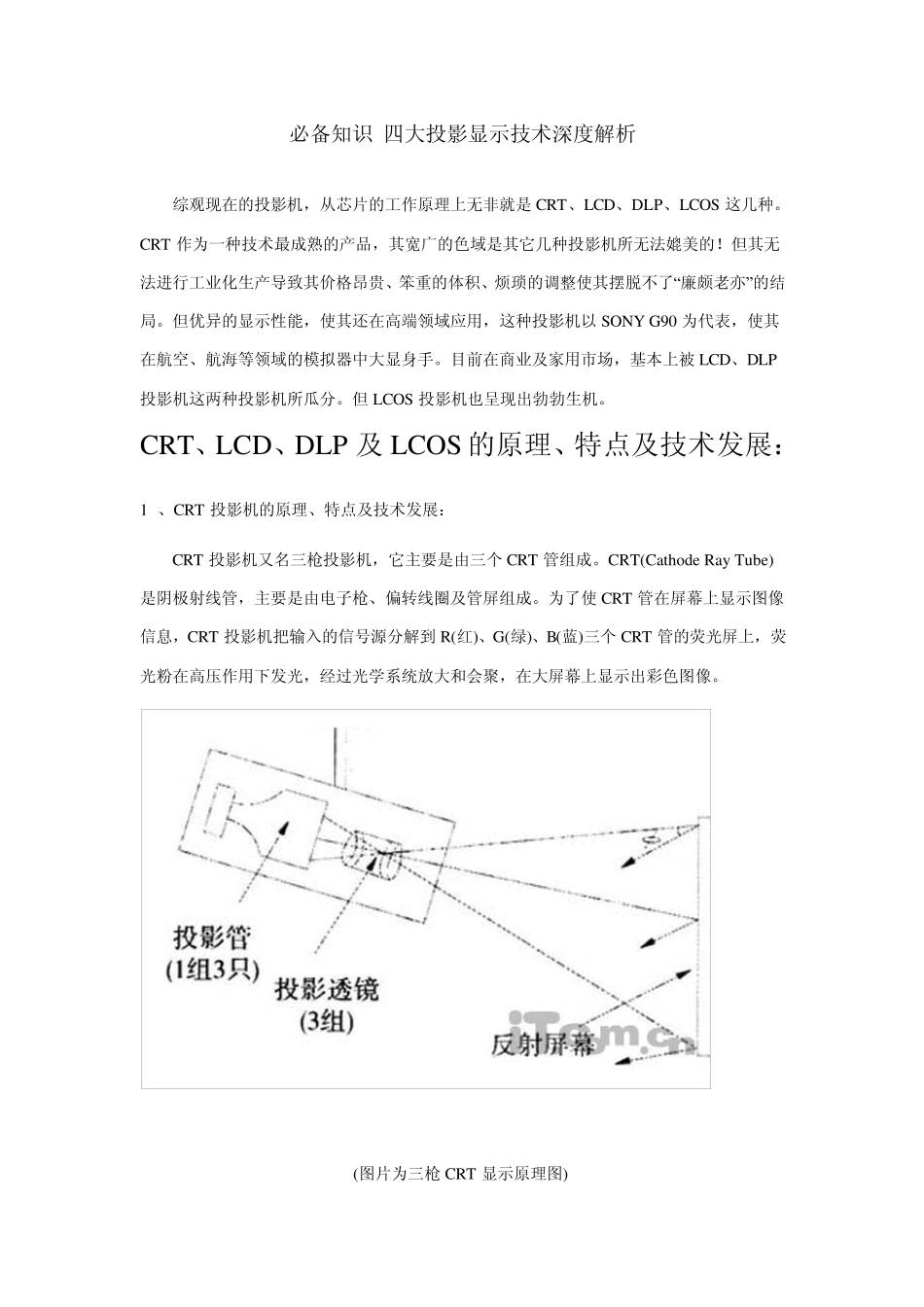

必备知识 四大投影显示技术深度解析 综观现在的投影机,从芯片的工作原理上无非就是CRT、LCD、DLP、LCOS 这几种。CRT 作为一种技术最成熟的产品,其宽广的色域是其它几种投影机所无法媲美的!但其无法进行工业化生产导致其价格昂贵、笨重的体积、烦琐的调整使其摆脱不了“廉颇老亦”的结局。但优异的显示性能,使其还在高端领域应用,这种投影机以 SONY G90 为代表,使其在航空、航海等领域的模拟器中大显身手。目前在商业及家用市场,基本上被 LCD、DLP投影机这两种投影机所瓜分。但 LCOS 投影机也呈现出勃勃生机。 CRT、LCD、DLP 及 LCOS 的原理、特点及技术发展: 1 、CRT 投影机的原理、特点及技术发展: CRT 投影机又名三枪投影机,它主要是由三个 CRT 管组成。CRT(Cathode Ray Tu be)是阴极射线管,主要是由电子枪、偏转线圈及管屏组成。为了使 CRT 管在屏幕上显示图像信息,CRT 投影机把输入的信号源分解到 R(红)、G(绿)、B(蓝)三个 CRT 管的荧光屏上,荧光粉在高压作用下发光,经过光学系统放大和会聚,在大屏幕上显示出彩色图像。 (图片为三枪 CRT 显示原理图) 2、 LCD 投影机的原理、特点及技术发展: 液晶显示技术利用了液晶的光电效应。液晶的光电效应是指液晶分子的某一排列状态由于外加电场而改变液晶单元的透光率或反射率。LCD 投影机利用金属卤素灯或 UHP(冷光源)提供外光源,将液晶板作为光的控制层,通过控制系统产生的电信号控制相应像素的液晶,液晶透明度的变化控制了通过液晶的光的强度,产生具有不同灰度层次及颜色的信号,显示输出图像,属于被动式投影方式。 (图片为三片 LCD 显示原理图) 目前市场上最常见的 LCD 投影机有三片机、单片机,通常三片机是用红绿蓝三块液晶板分别作为红绿蓝三色光的控制层。光源发射出来的白色光经过镜头组汇聚到达分色镜组,红色光首先被分离出来,投射到红色液晶板上,液晶板上相应的像素接收到来自信号源的电子信号,呈现为不同的透明度,以透明度表示的图像信息被投射,生成了图像中的红色光信息。绿色光被投射到绿色液晶板上,形成图像中的绿色光信息,同样蓝色光经蓝色液晶板生成图像中的蓝色光信息。三种单独颜色的光在棱镜中会聚,由投影镜头投射到投影幕上形成一幅全彩色图像。除了三片式 LCD 投影机外,还有一种单片机。它是在一片液晶板集成出红绿蓝三基色,然后在银幕上进行空间混色,这种单片机具有机体积小,重量轻,操作、...
