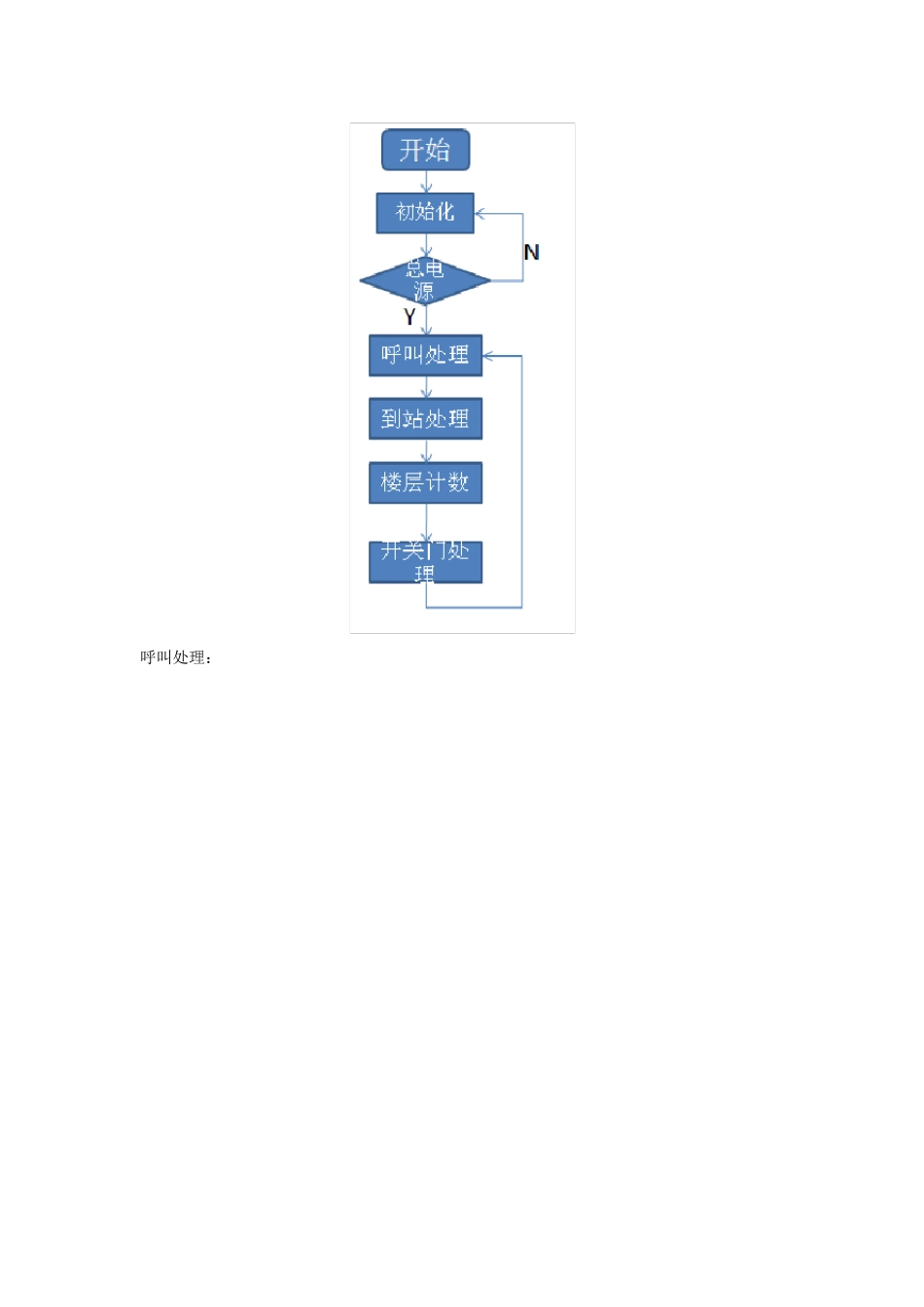

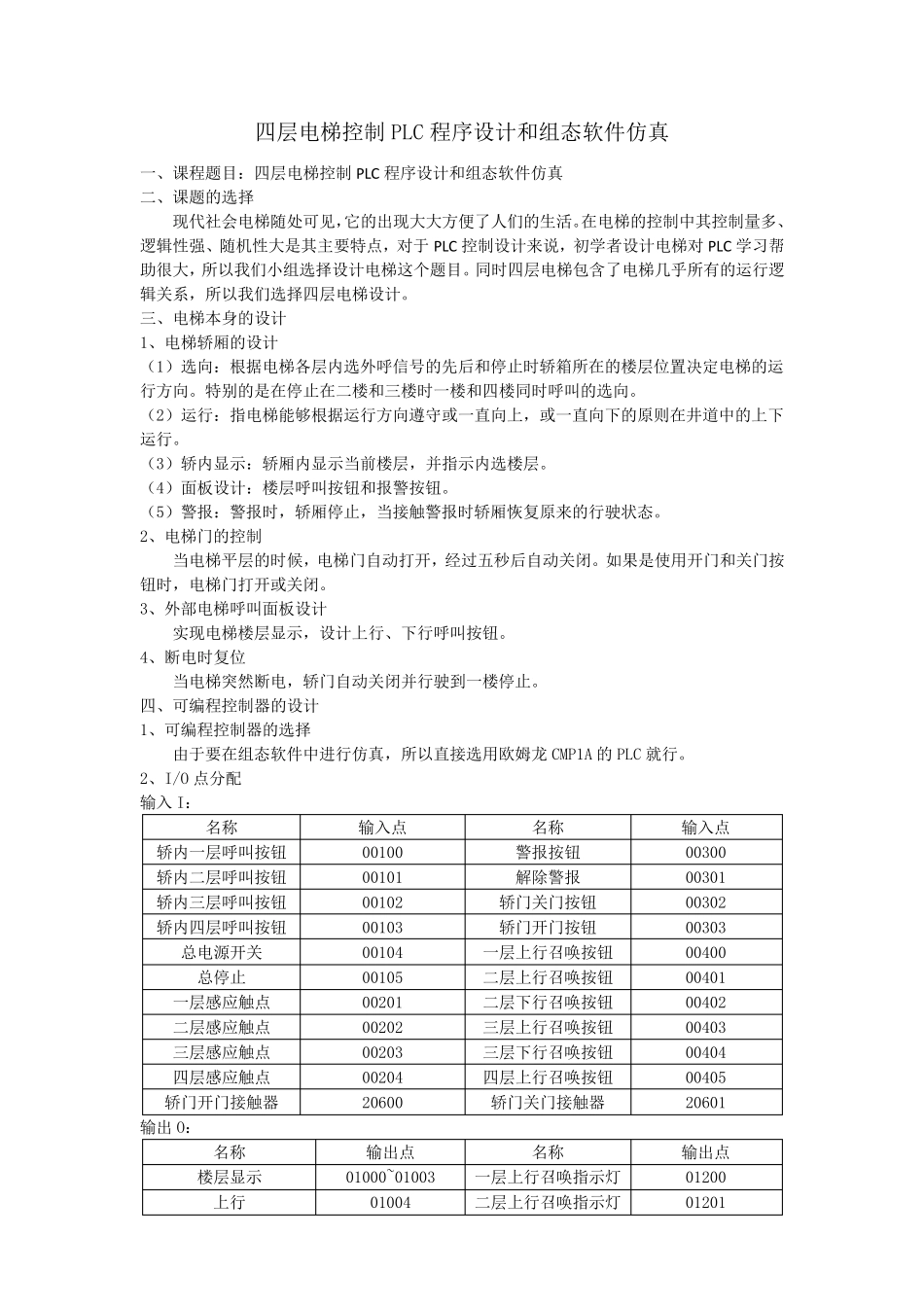

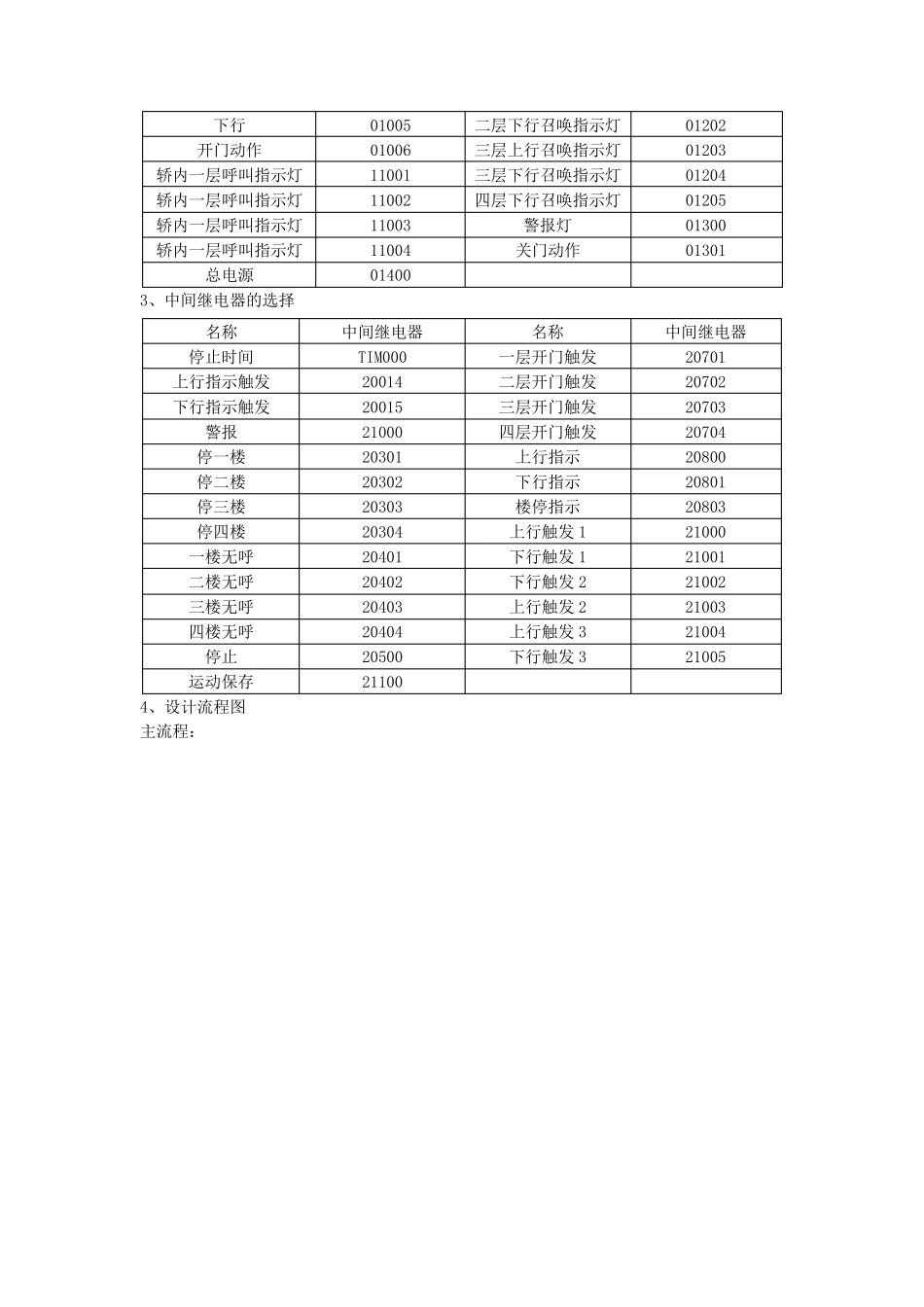

四层电梯控制PLC 程序设计和组态软件仿真 一、课程题目：四层电梯控制PLC 程序设计和组态软件仿真 二、课题的选择 现代社会电梯随处可见，它的出现大大方便了人们的生活。在电梯的控制中其控制量多、逻辑性强、随机性大是其主要特点，对于 PLC 控制设计来说，初学者设计电梯对 PLC 学习帮助很大，所以我们小组选择设计电梯这个题目。同时四层电梯包含了电梯几乎所有的运行逻辑关系，所以我们选择四层电梯设计。 三、电梯本身的设计 1、电梯轿厢的设计 （1）选向：根据电梯各层内选外呼信号的先后和停止时轿箱所在的楼层位置决定电梯的运行方向。特别的是在停止在二楼和三楼时一楼和四楼同时呼叫的选向。 （2）运行：指电梯能够根据运行方向遵守或一直向上，或一直向下的原则在井道中的上下运行。 （3）轿内显示：轿厢内显示当前楼层，并指示内选楼层。 （4）面板设计：楼层呼叫按钮和报警按钮。 （5）警报：警报时，轿厢停止，当接触警报时轿厢恢复原来的行驶状态。 2、电梯门的控制 当电梯平层的时候，电梯门自动打开，经过五秒后自动关闭。如 果 是使 用 开门和关门按钮时，电梯门打开或关闭。 3、外部 电梯呼叫面板设计 实 现电梯楼层显示，设计上行、下行呼叫按钮。 4、断 电时复位 当电梯突 然 断 电，轿门自动关闭并行驶到 一楼停止。 四、可编 程控制器 的设计 1、可编 程控制器 的选择 由 于要在组态软件中进 行仿真，所以直接选用 欧 姆 龙 CMP1A 的 PLC 就 行。 2、I/O 点分 配 输 入 I： 名 称 输 入 点 名 称 输 入 点 轿内一层呼叫按钮 00100 警报按钮 00300 轿内二层呼叫按钮 00101 解 除 警报 00301 轿内三层呼叫按钮 00102 轿门关门按钮 00302 轿内四层呼叫按钮 00103 轿门开门按钮 00303 总 电源 开关 00104 一层上行召 唤 按钮 00400 总 停止 00105 二层上行召 唤 按钮 00401 一层感 应 触点 00201 二层下行召 唤 按钮 00402 二层感 应 触点 00202 三层上行召 唤 按钮 00403 三层感 应 触点 00203 三层下行召 唤 按钮 00404 四层感 应 触点 00204 四层上行召 唤 按钮 00405 轿门开门接触器 20600 轿门关门接触器 20601 输 出 O： 名 称 输 出点 名 称 输 出点 楼层显示 01000~01003 一层上行召 唤 指示灯 01200 上行 01004 二层上行召 唤 指示灯 01201 下行...
