四层电梯西门子PLC控制程序实例

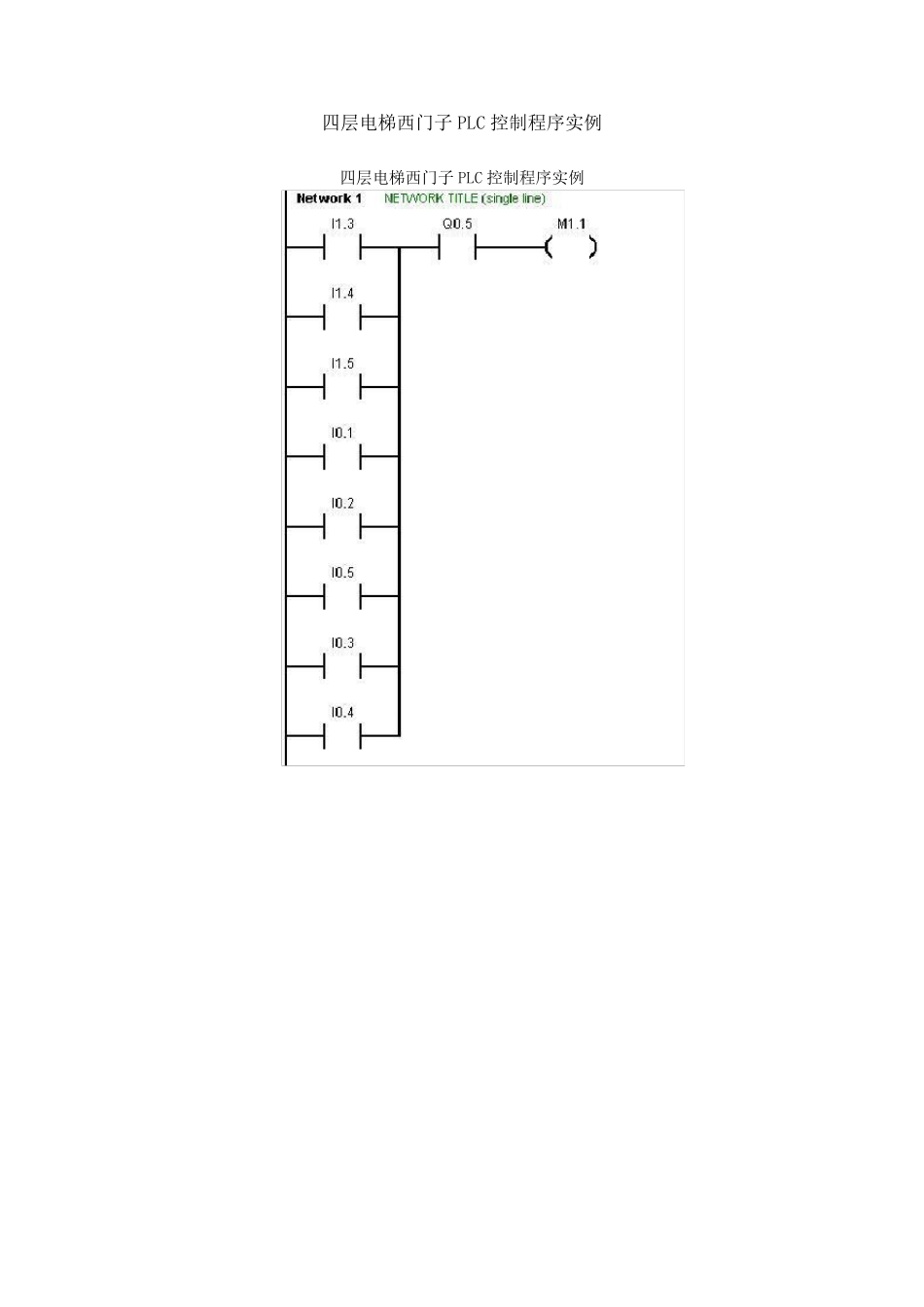

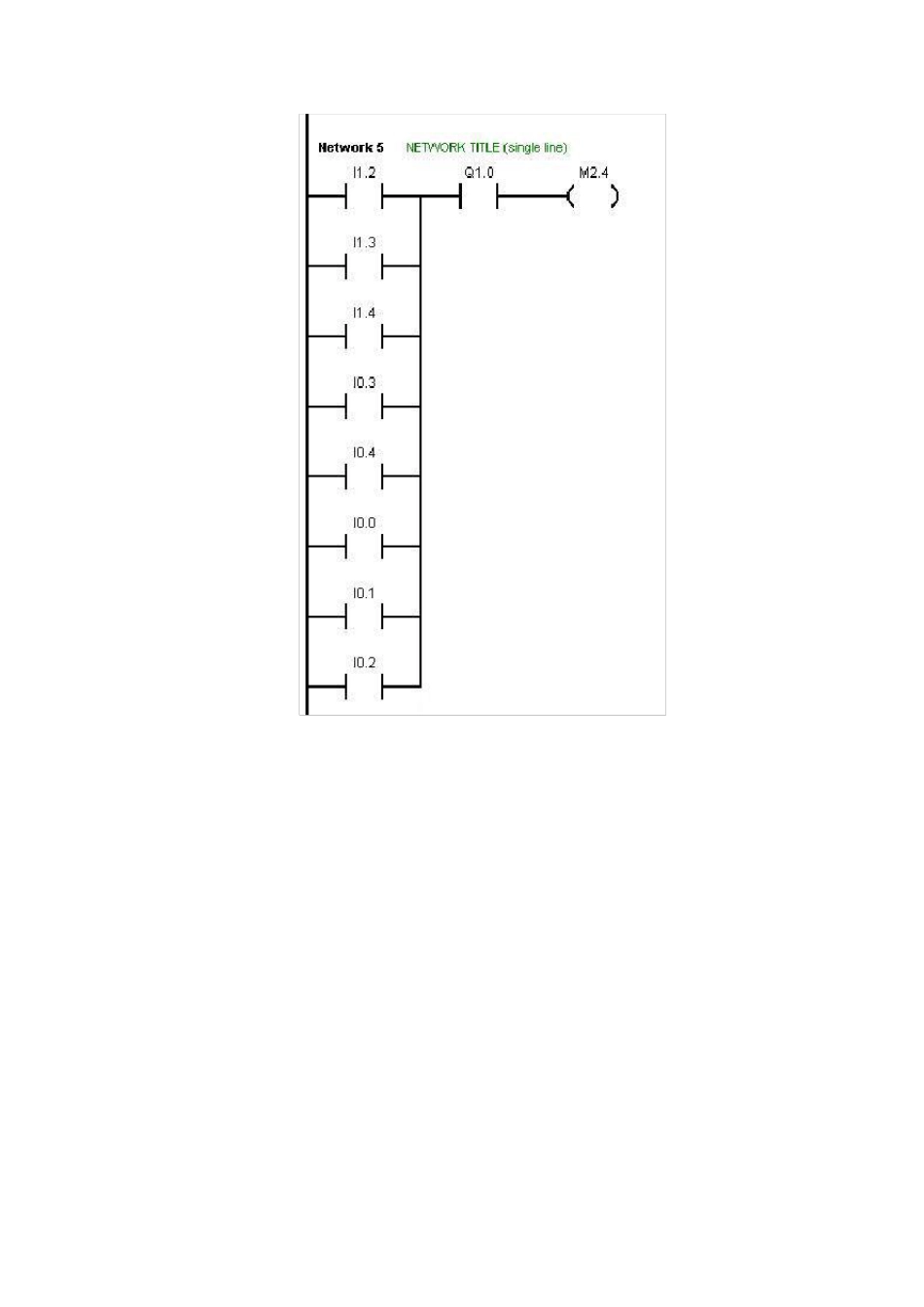

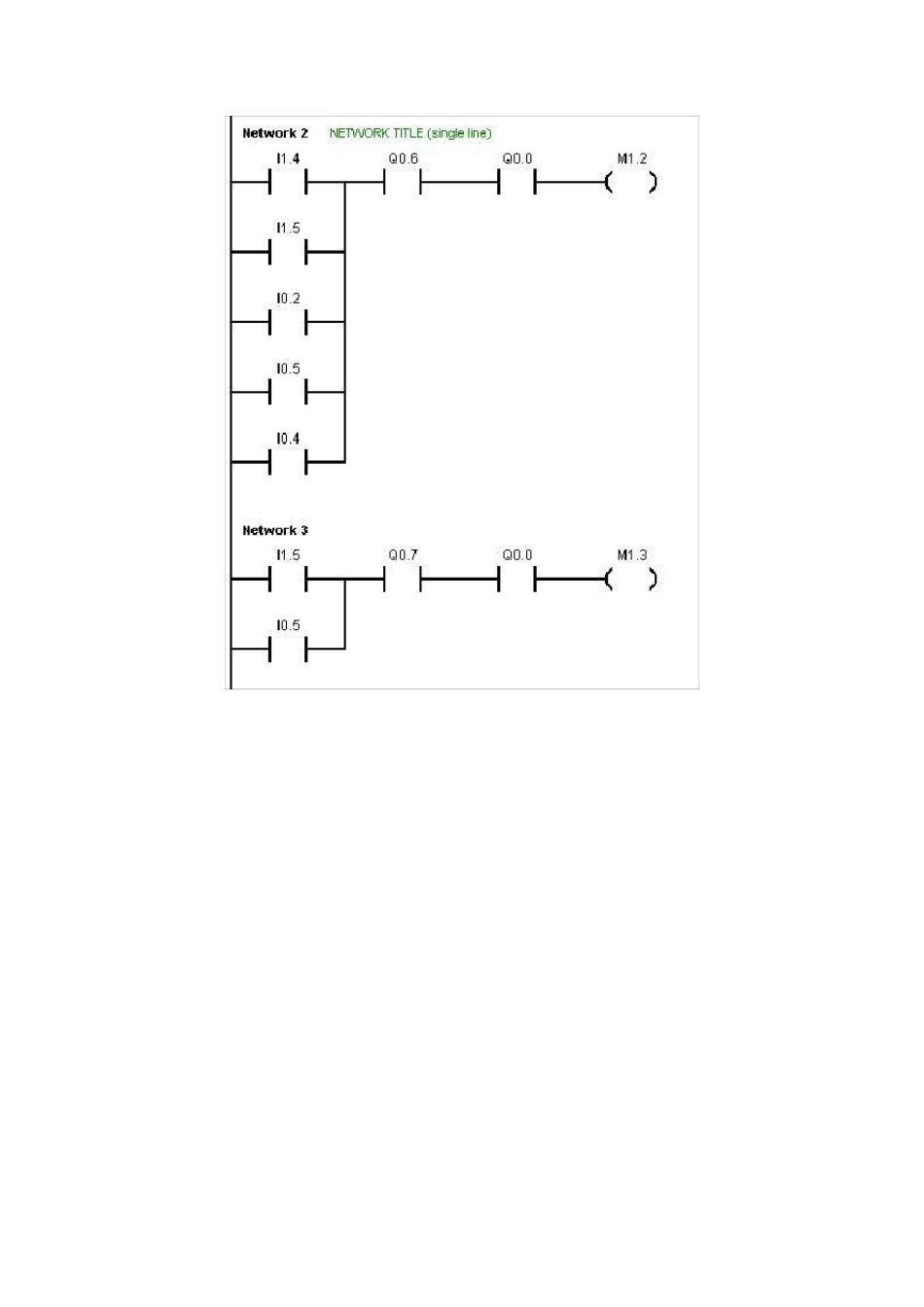

四层电梯西门子PLC 控制程序实例 四层电梯西门子PLC 控制程序实例 以 下为STL NETWORK 1 //以下是电梯向上运行控制 // //NETWORK COMMENTS // LD I1.3 O I1.4 O I1.5 O I0.1 O I0.2 O I0.5 O I0.3 O I0.4 A Q0.5 = M1.1 NETWORK 2 //NETWORK TITLE (single line) // //NETWORK COMMENTS // LD I1.4 O I1.5 O I0.2 O I0.5 O I0.4 A Q0.6 A Q0.0 = M1.2 NETWORK 3 LD I1.5 O I0.5 A Q0.7 A Q0.0 = M1.3 NETWORK 4 LD M1.1 O M1.2 O M1.3 = Q0.0 NETWORK 5 //以下是电梯向下运行控制 // //NETWORK COMMENTS // LD I1.2 O I1.3 O I1.4 O I0.3 O I0.4 O I0.0 O I0.1 O I0.2 A Q1.0 = M2.4 NETWORK 6 //NETWORK TITLE (single line) // //NETWORK COMMENTS // LD I1.2 O I1.3 O I0.3 O I0.0 O I0.1 A Q0.7 A Q0.1 = M2.3 NETWORK 7 LD I1.2 O I0.0 A Q0.6 A Q0.1 = M2.2 NETWORK 8 LD M2.2 O M2.3 O M2.4 = Q0.0 DI 点： I0.0 一层请求上楼; I0.1 二层请求上楼; I0.2 三层请求上楼; I0.3 二层请求下楼; I0.4 三层请求下楼; I0.5 四层请求下楼; I0.6 厢体到达一层; I0.7 厢体到达二层; I1.0 厢体到达三层; I1.1 厢体到达四层; I1.2 电梯内呼一层; I1.3 电梯内呼二层; I1.4 电梯内呼三层; I1.5 电梯内呼四层; I1.6 开厢门按钮; I1.7 关厢门按钮; I2.0 厢门开到位; I2.1 厢门关到位; DO 点： O0.0 厢体向上运行; O0.1 厢体向下运行; O0.2 厢体停; O0.3 开厢门; O0.4 关厢门; O0.5 当前厢体在一层; O0.6 当前厢体在二层; O0.7 当前厢体在三层; O1.0 当前厢体在四层; 补充： M0.1 电梯在一层时停止指令; M0.2 电梯在二层时停止指令; M0.3 电梯在三层时停止指令; M0.4 电梯在四层时停止指令。
