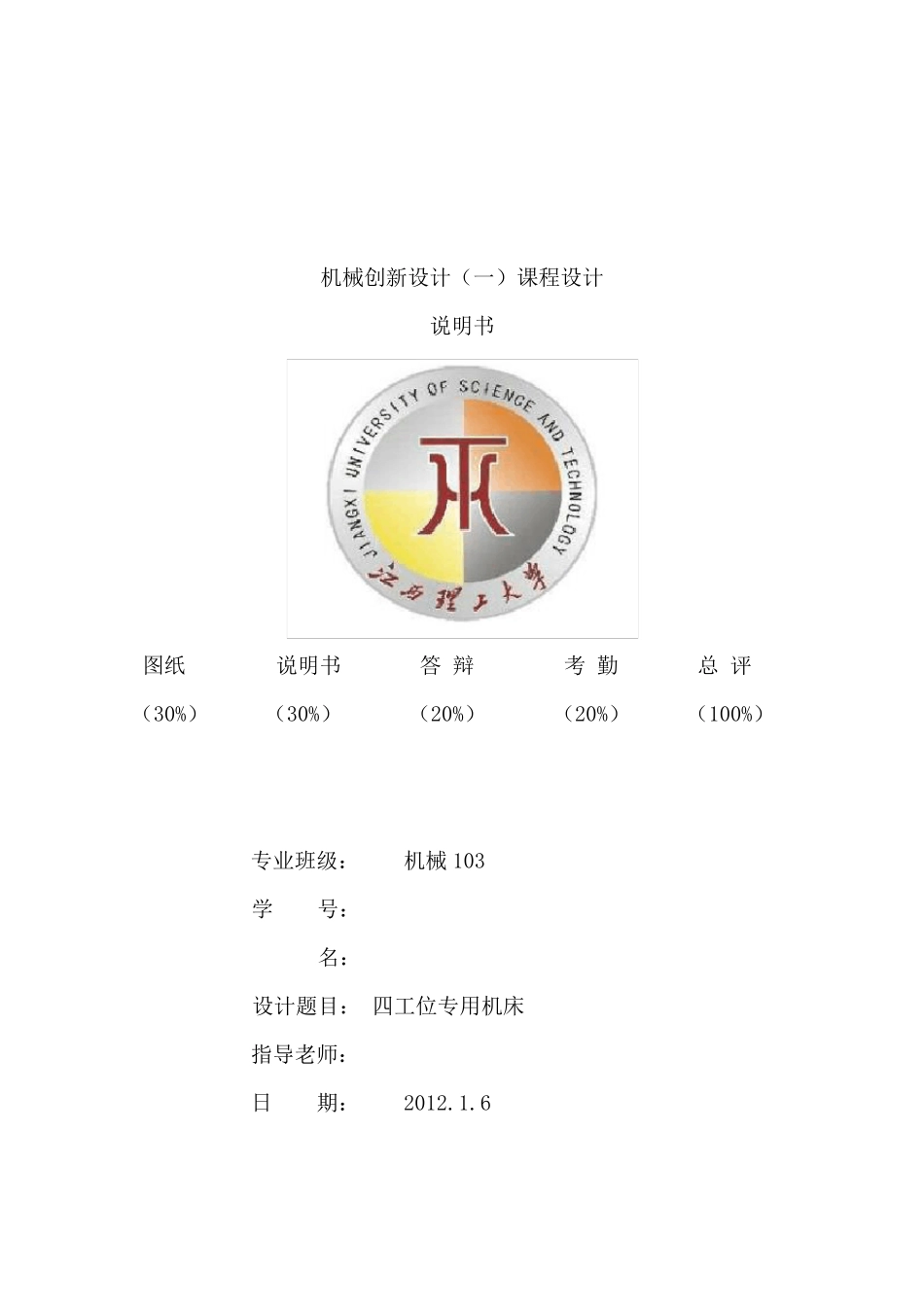

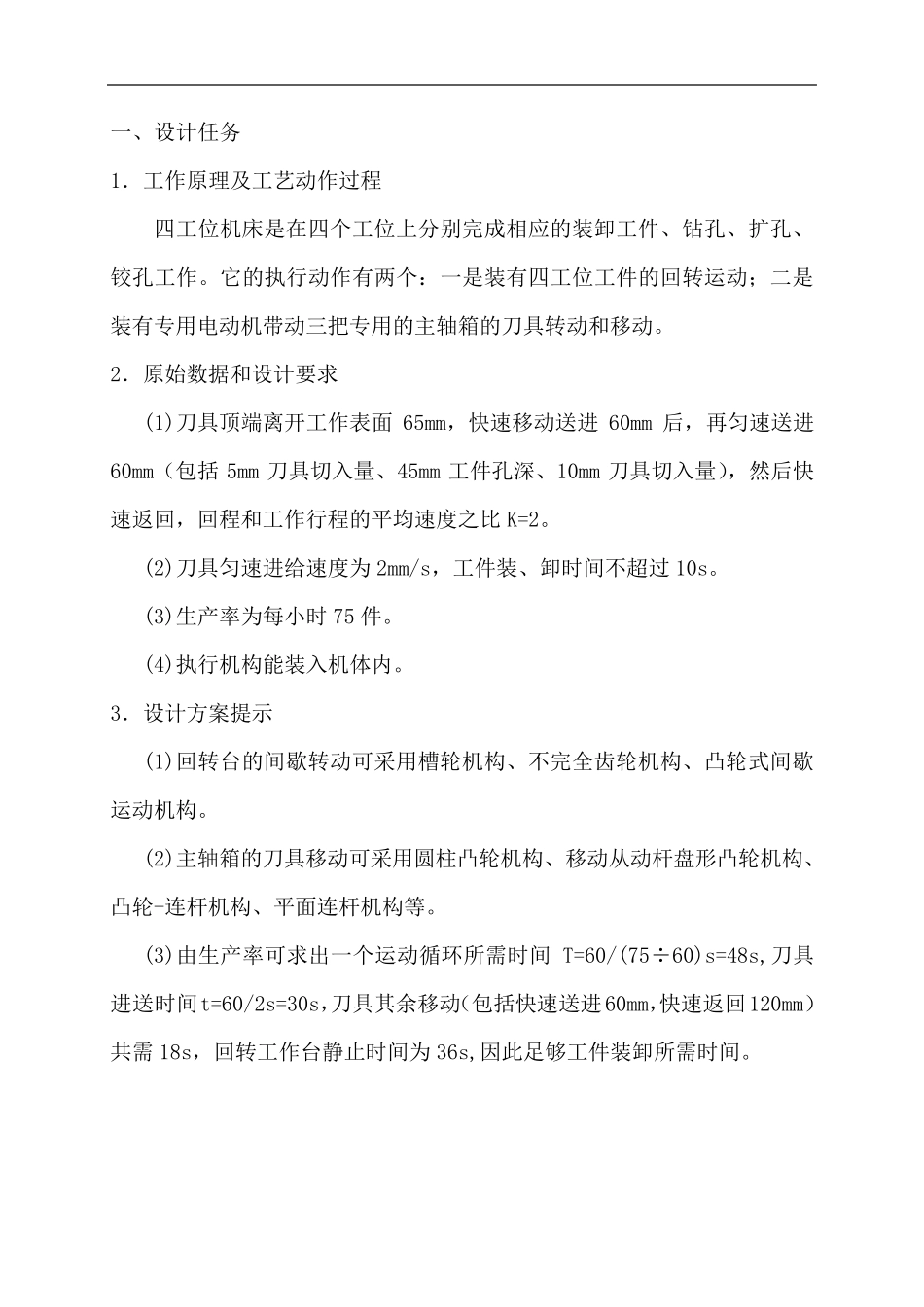

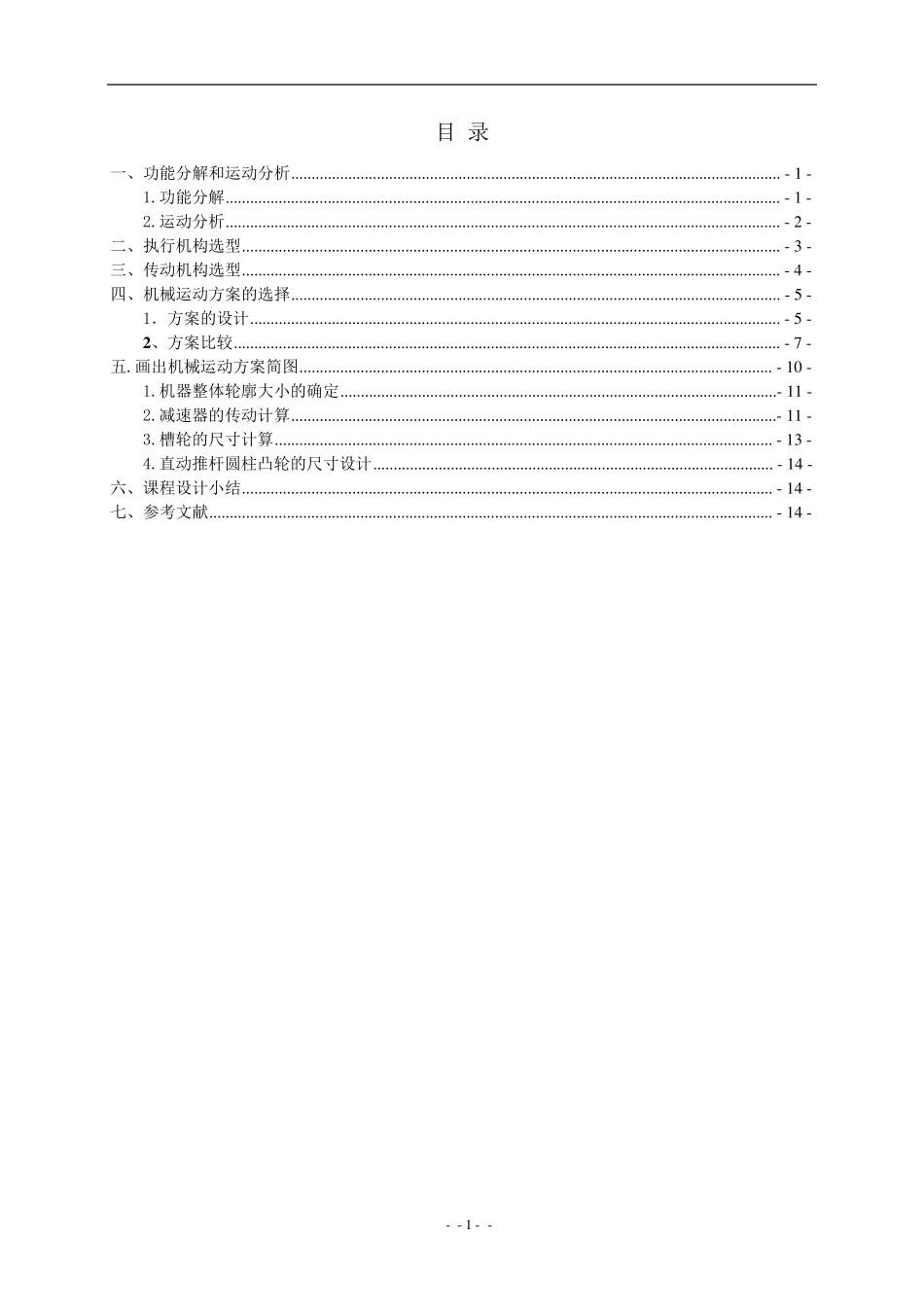

机械创新设计（一）课程设计 说明书 图纸 （30%） 说明书 （30%） 答 辩 （20%） 考 勤 （20%） 总 评 （100%） 专业班级： 机械103 学 号： *********** * 名： ** 设计题目： 四工位专用机床 指导老师： ** 日 期： 2012.1.6 一 、 设 计 任 务 1． 工 作 原 理 及 工 艺 动 作 过 程 四 工 位 机 床 是 在 四 个 工 位 上 分 别 完 成 相 应 的 装 卸 工 件 、 钻 孔 、 扩 孔 、铰 孔 工 作 。 它 的 执 行 动 作 有 两 个 ： 一 是 装 有 四 工 位 工 件 的 回 转 运 动 ； 二 是装 有 专 用 电 动 机 带 动 三 把 专 用 的 主 轴 箱 的 刀 具 转 动 和 移 动 。 2． 原 始 数 据 和 设 计 要 求 (1)刀 具 顶 端 离 开 工 作 表 面65mm， 快 速 移 动 送 进60mm 后 ， 再 匀 速 送 进60mm（ 包 括5mm 刀 具 切 入 量 、 45mm 工 件 孔 深 、 10mm 刀 具 切 入 量 ）， 然 后 快速 返 回 ， 回 程 和 工 作 行 程 的 平 均 速 度 之 比 K=2。 (2)刀 具 匀 速 进 给 速 度 为 2mm/s， 工 件 装 、 卸 时 间 不 超 过 10s。 (3)生 产 率 为 每 小 时 75 件 。 (4)执 行 机 构 能 装 入 机 体 内 。 3． 设 计 方 案 提 示 (1)回 转 台 的 间 歇 转 动 可 采 用 槽 轮 机 构 、 不 完 全 齿 轮 机 构 、 凸 轮 式 间 歇运 动 机 构 。 (2)主 轴 箱 的 刀 具 移 动 可 采 用 圆 柱 凸 轮 机 构 、 移 动 从动 杆盘形凸 轮 机 构 、凸 轮 -连杆机 构 、 平 面 连杆机 构 等。 (3)由生 产 率 可 求 出一 个 运 动 循环所需时 间T=60/(75÷60)s=48s,刀 具进 送 时 间 t=60/2s=30s，刀 具 其余移 动（ 包 括 快 速 送 进 60mm，快 速 返 回 120mm）共需18s， 回 转 工 作 台 静止时 间 为 36s,因此足够工 件 装 卸 所需时 间 。 - - 1 - - 目 录 一、功能分解和运动分析 ........................................................................................................................ - 1 - 1.功能分解 ......................
