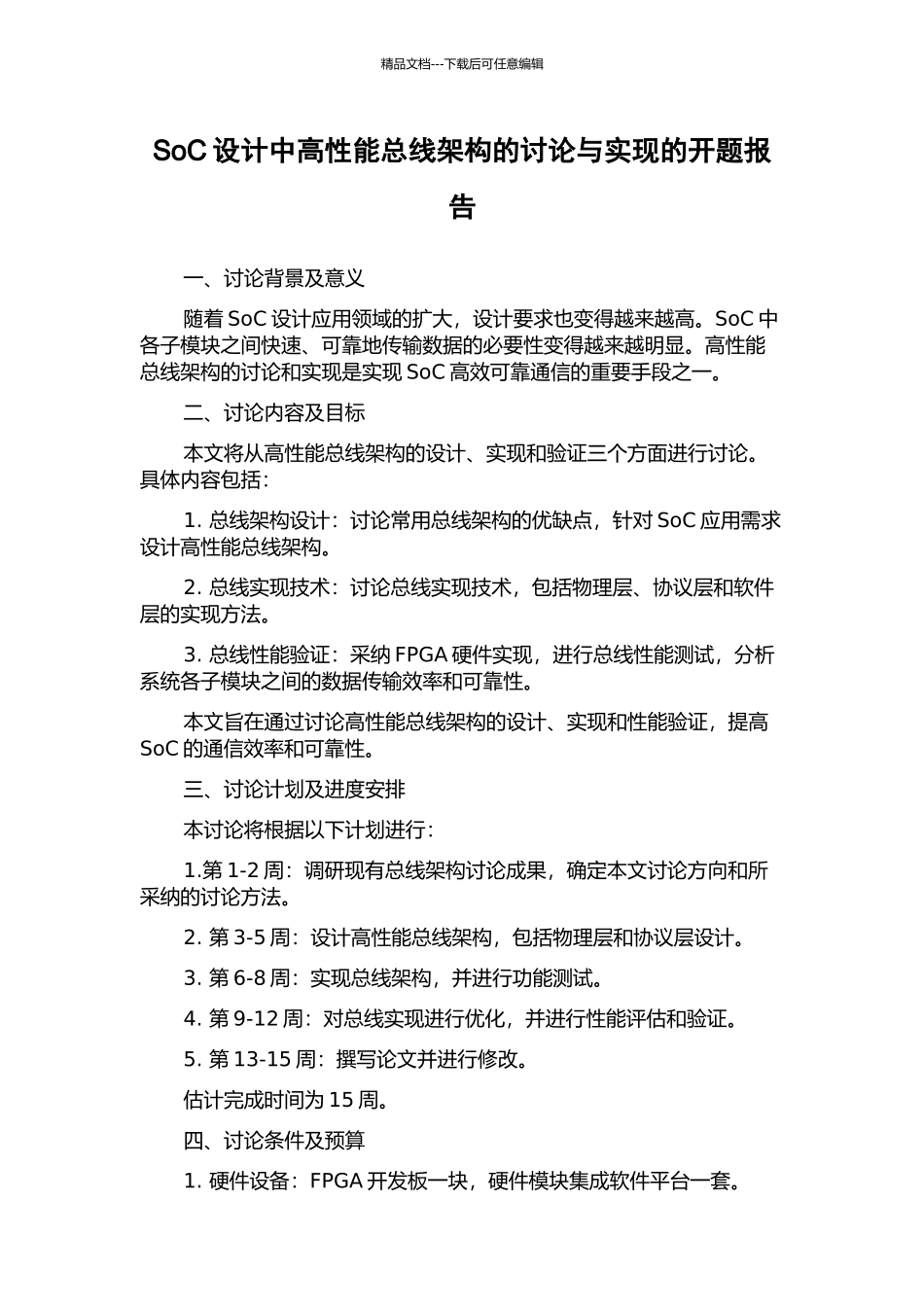

精品文档---下载后可任意编辑SoC 设计中高性能总线架构的讨论与实现的开题报告一、讨论背景及意义随着 SoC 设计应用领域的扩大，设计要求也变得越来越高。SoC 中各子模块之间快速、可靠地传输数据的必要性变得越来越明显。高性能总线架构的讨论和实现是实现 SoC 高效可靠通信的重要手段之一。二、讨论内容及目标本文将从高性能总线架构的设计、实现和验证三个方面进行讨论。具体内容包括：1. 总线架构设计：讨论常用总线架构的优缺点，针对 SoC 应用需求设计高性能总线架构。2. 总线实现技术：讨论总线实现技术，包括物理层、协议层和软件层的实现方法。3. 总线性能验证：采纳 FPGA 硬件实现，进行总线性能测试，分析系统各子模块之间的数据传输效率和可靠性。本文旨在通过讨论高性能总线架构的设计、实现和性能验证，提高SoC 的通信效率和可靠性。三、讨论计划及进度安排本讨论将根据以下计划进行：1.第 1-2 周：调研现有总线架构讨论成果，确定本文讨论方向和所采纳的讨论方法。2. 第 3-5 周：设计高性能总线架构，包括物理层和协议层设计。3. 第 6-8 周：实现总线架构，并进行功能测试。4. 第 9-12 周：对总线实现进行优化，并进行性能评估和验证。5. 第 13-15 周：撰写论文并进行修改。估计完成时间为 15 周。四、讨论条件及预算1. 硬件设备：FPGA 开发板一块，硬件模块集成软件平台一套。精品文档---下载后可任意编辑2. 软件工具：Vivado 软件开发套件或其他 FPGA 开发工具。3. 预算：5000 元（主要用于购买硬件模块集成软件平台）。五、预期成果及应用价值通过讨论高性能总线架构的设计、实现和性能验证，本文估计达到以下成果：1. 设计出一种高性能 SoC 总线架构。2. 实现高性能 SoC 总线架构，分析总线性能和可靠性。3. 提高 SoC 通信效率和可靠性。本讨论的应用价值在于提高 SoC 的通信效率和可靠性，为 SoC 在各应用领域中的推广和应用奠定基础。
