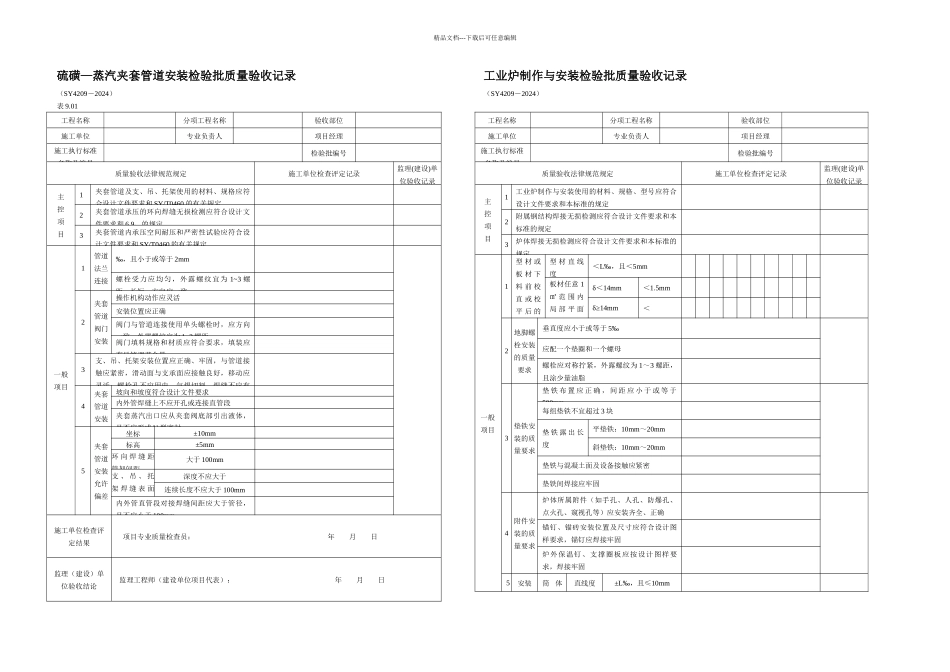

精品文档---下载后可任意编辑硫磺—蒸汽夹套管道安装检验批质量验收记录（SY4209－2024）表 9.01工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收法律规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1夹套管道及支、吊、托架使用的材料、规格应符合设计文件要求和 SY/T0460 的有关规定2夹套管道承压的环向焊缝无损检测应符合设计文件要求和 6.9，的规定3夹套管道内承压空间耐压和严密性试验应符合设计文件要求和 SY/T0460 的有关规定一般项目1管道法兰连接‰，且小于或等于 2mm螺栓受力应均匀，外露螺纹宜为 1~3 螺距，长短、方向应一致2夹套管道阀门安装操作机构动作应灵活安装位置应正确阀门与管道连接使用单头螺栓时，应方向一致，外露螺纹宜为 1~3 螺距阀门填料规格和材质应符合要求，填装应有足够调节余量3支、吊、托架安装位置应正确、牢固，与管道接触应紧密，滑动面与支承面应接触良好，移动应灵活。螺栓孔不应用电、气焊切割，焊缝不应有4夹套管道安装坡向和坡度符合设计文件要求内外管焊缝上不应开孔或连接直管段夹套蒸汽出口应从夹套阀底部引出液体，且不应形成 U 型密封5夹套管道安装允许偏差坐标±10mm标高±5mm环 向 焊 缝 距管架间距大于 100mm支 、 吊 、 托架 焊 缝 表 面咬边深度不应大于连续长度不应大于 100mm内外管直管段对接焊缝间距应大于管径，且不应小于 100mm施工单位检查评定结果项目专业质量检查员： 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目代表）： 年 月 日工业炉制作与安装检验批质量验收记录（SY4209－2024）工程名称分项工程名称验收部位施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收法律规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1工业炉制作与安装使用的材料、规格、型号应符合设计文件要求和本标准的规定2附属钢结构焊接无损检测应符合设计文件要求和本标准的规定3炉体焊接无损检测应符合设计文件要求和本标准的规定一般项目1型 材 或板 材 下料 前 校直 或 校平 后 的允 许 偏型 材 直 线度＜L‰，且＜5mm板材任意 1㎡ 范 围 内局 部 平 面度δ＜14mm＜1.5mmδ≥14mm＜2地脚螺栓安装的质量要求垂直度应小于或等于 5‰应配一个垫圈和一个螺母螺栓应对称拧紧，外露螺纹为 1～3 螺距，且涂少量油脂3垫铁安装的质量要求...
