s采样率流水线ADC的设计与实现的开题报告

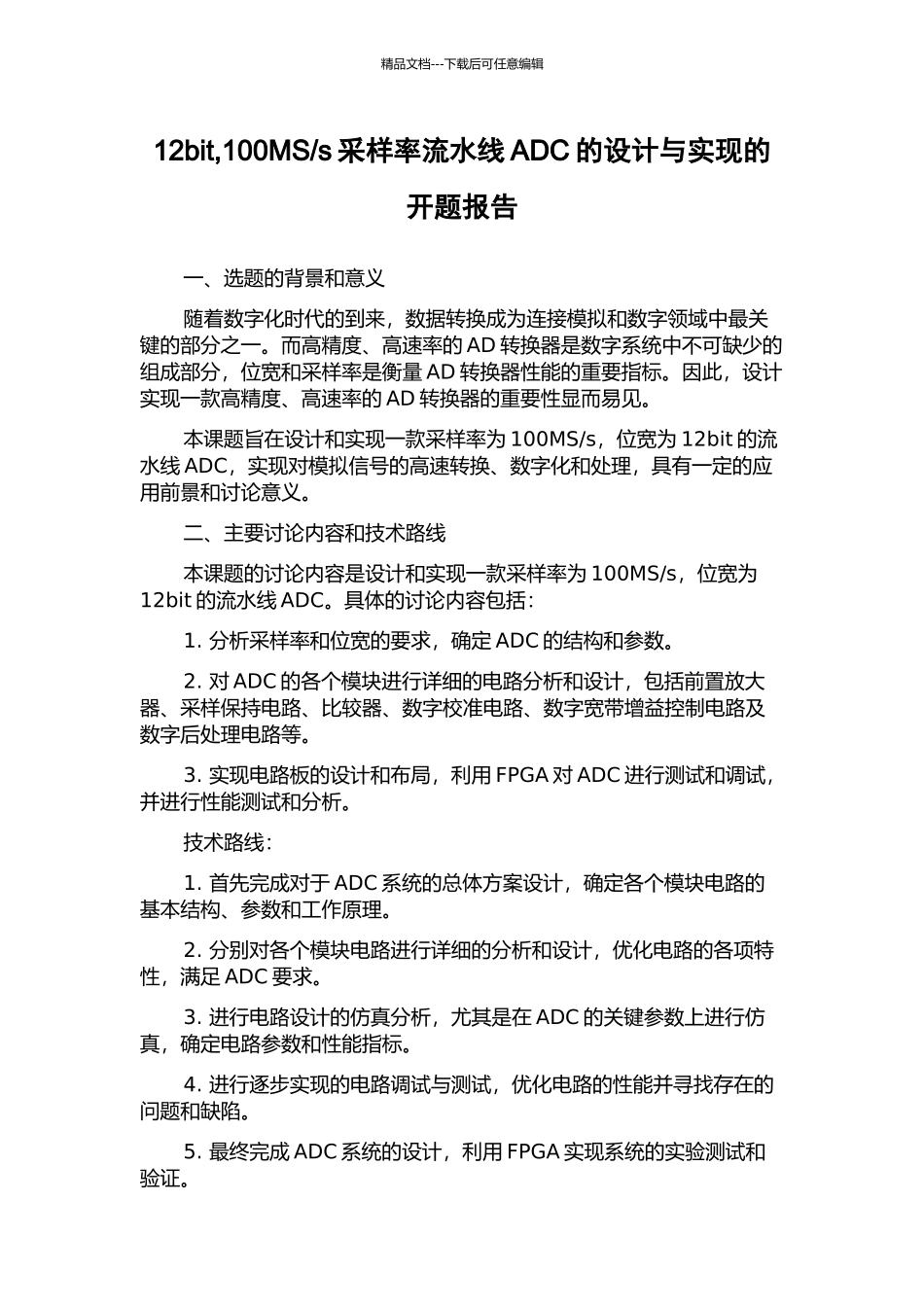

s采样率流水线ADC的设计与实现的开题报告_第1页

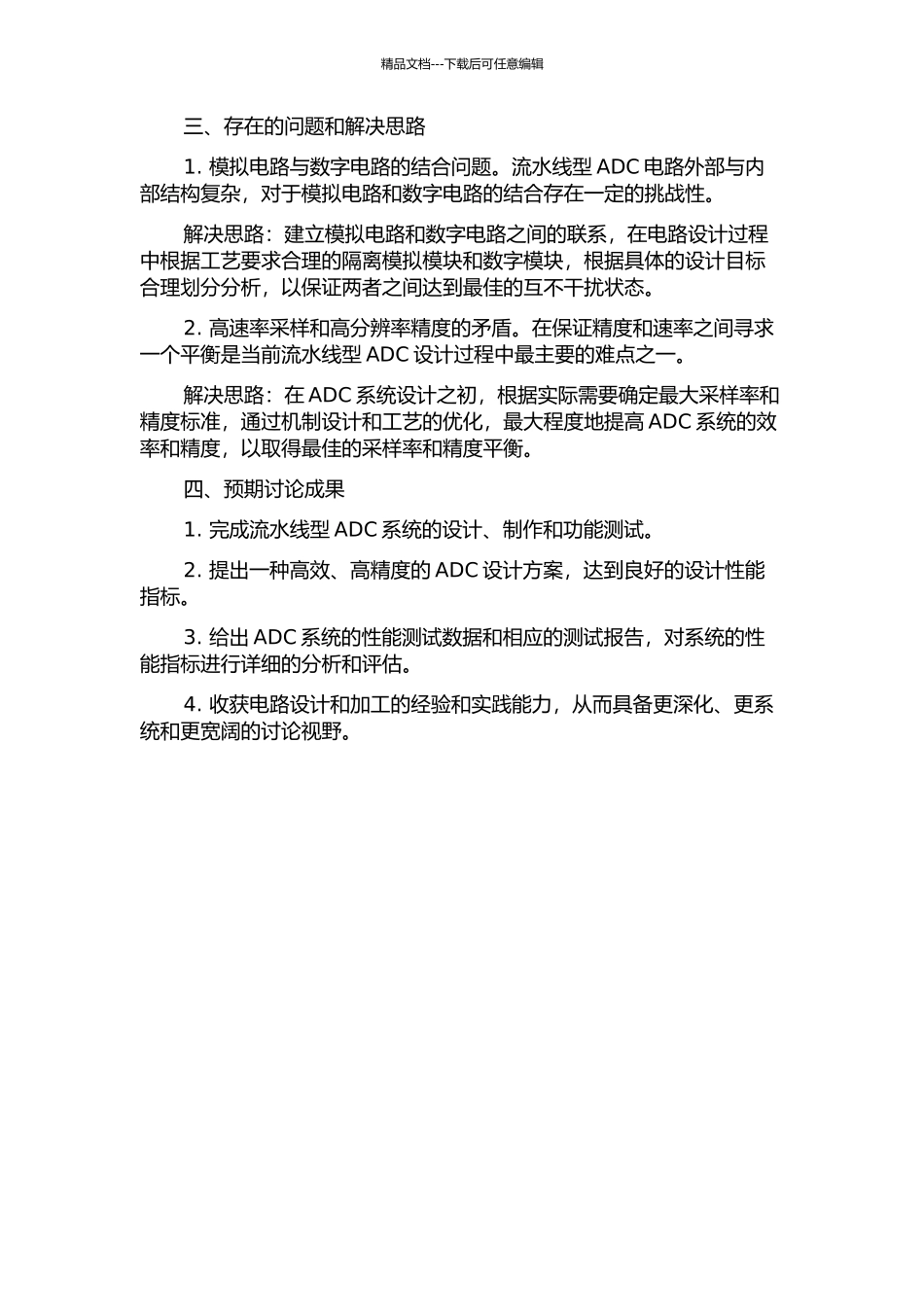

s采样率流水线ADC的设计与实现的开题报告_第2页
精品文档---下载后可任意编辑12bit,100MS/s 采样率流水线 ADC 的设计与实现的开题报告一、选题的背景和意义随着数字化时代的到来,数据转换成为连接模拟和数字领域中最关键的部分之一。而高精度、高速率的 AD 转换器是数字系统中不可缺少的组成部分,位宽和采样率是衡量 AD 转换器性能的重要指标。因此,设计实现一款高精度、高速率的 AD 转换器的重要性显而易见。本课题旨在设计和实现一款采样率为 100MS/s,位宽为 12bit 的流水线 ADC,实现对模拟信号的高速转换、数字化和处理,具有一定的应用前景和讨论意义。二、主要讨论内容和技术路线本课题的讨论内容是设计和实现一款采样率为 100MS/s,位宽为12bit 的流水线 ADC。具体的讨论内容包括:1. 分析采样率和位宽的要求,确定 ADC 的结构和参数。2. 对 ADC 的各个模块进行详细的电路分析和设计,包括前置放大器、采样保持电路、比较器、数字校准电路、数字宽带增益控制电路及数字后处理电路等。3. 实现电路板的设计和布局,利用 FPGA 对 ADC 进行测试和调试,并进行性能测试和分析。技术路线:1. 首先完成对于 ADC 系统的总体方案设计,确定各个模块电路的基本结构、参数和工作原理。2. 分别对各个模块电路进行详细的分析和设计,优化电路的各项特性,满足 ADC 要求。3. 进行电路设计的仿真分析,尤其是在 ADC 的关键参数上进行仿真,确定电路参数和性能指标。4. 进行逐步实现的电路调试与测试,优化电路的性能并寻找存在的问题和缺陷。5. 最终完成 ADC 系统的设计,利用 FPGA 实现系统的实验测试和验证。精品文档---下载后可任意编辑三、存在的问题和解决思路1. 模拟电路与数字电路的结合问题。流水线型 ADC 电路外部与内部结构复杂,对于模拟电路和数字电路的结合存在一定的挑战性。解决思路:建立模拟电路和数字电路之间的联系,在电路设计过程中根据工艺要求合理的隔离模拟模块和数字模块,根据具体的设计目标合理划分分析,以保证两者之间达到最佳的互不干扰状态。2. 高速率采样和高分辨率精度的矛盾。在保证精度和速率之间寻求一个平衡是当前流水线型 ADC 设计过程中最主要的难点之一。解决思路:在 ADC 系统设计之初,根据实际需要确定最大采样率和精度标准,通过机制设计和工艺的优化,最大程度地提高 ADC 系统的效率和精度,以取得最佳的采样率和精度平衡。四、预期讨论成果1. 完成流水线型 ADC 系统的设计、制作和功能测试。2...
