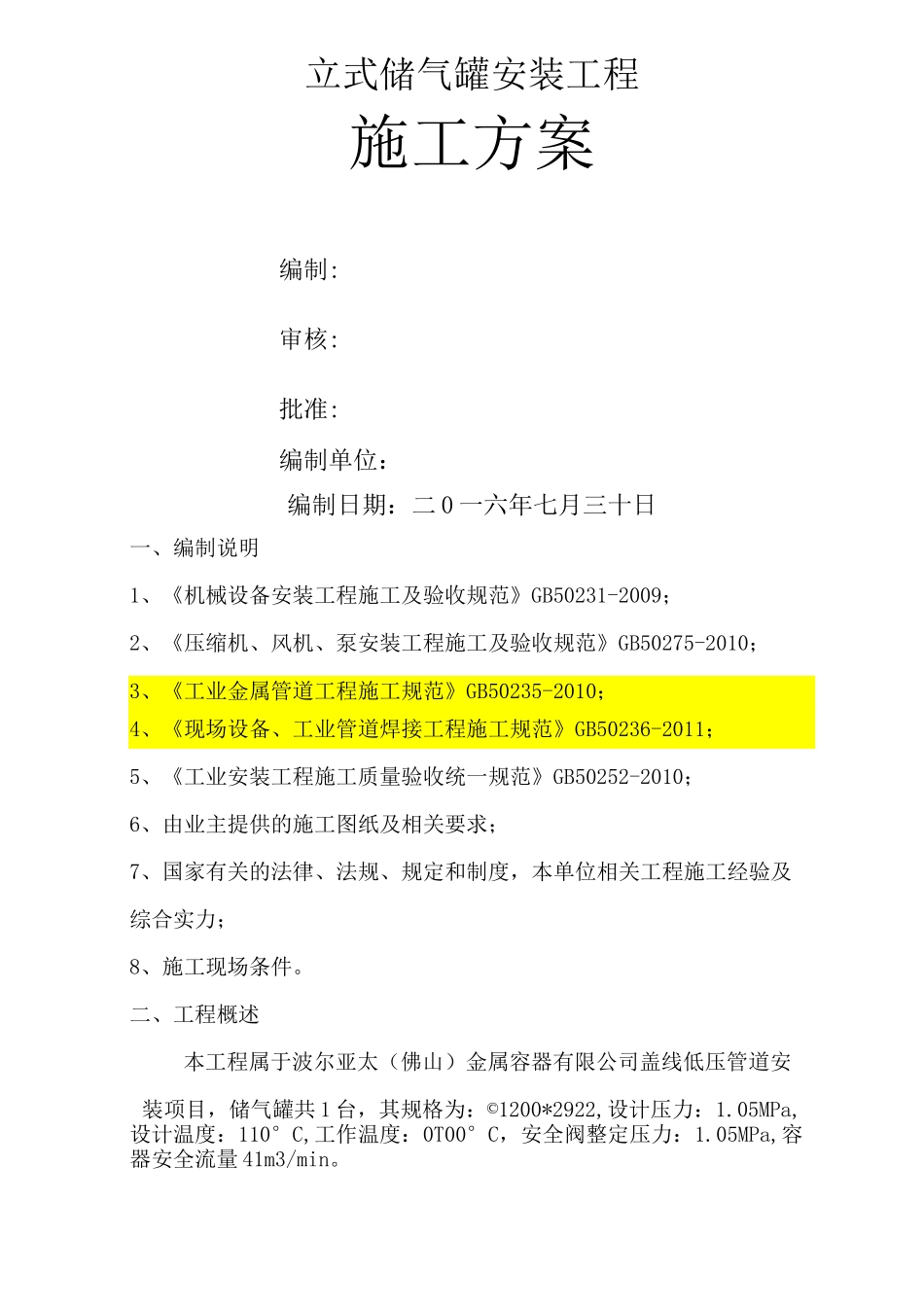

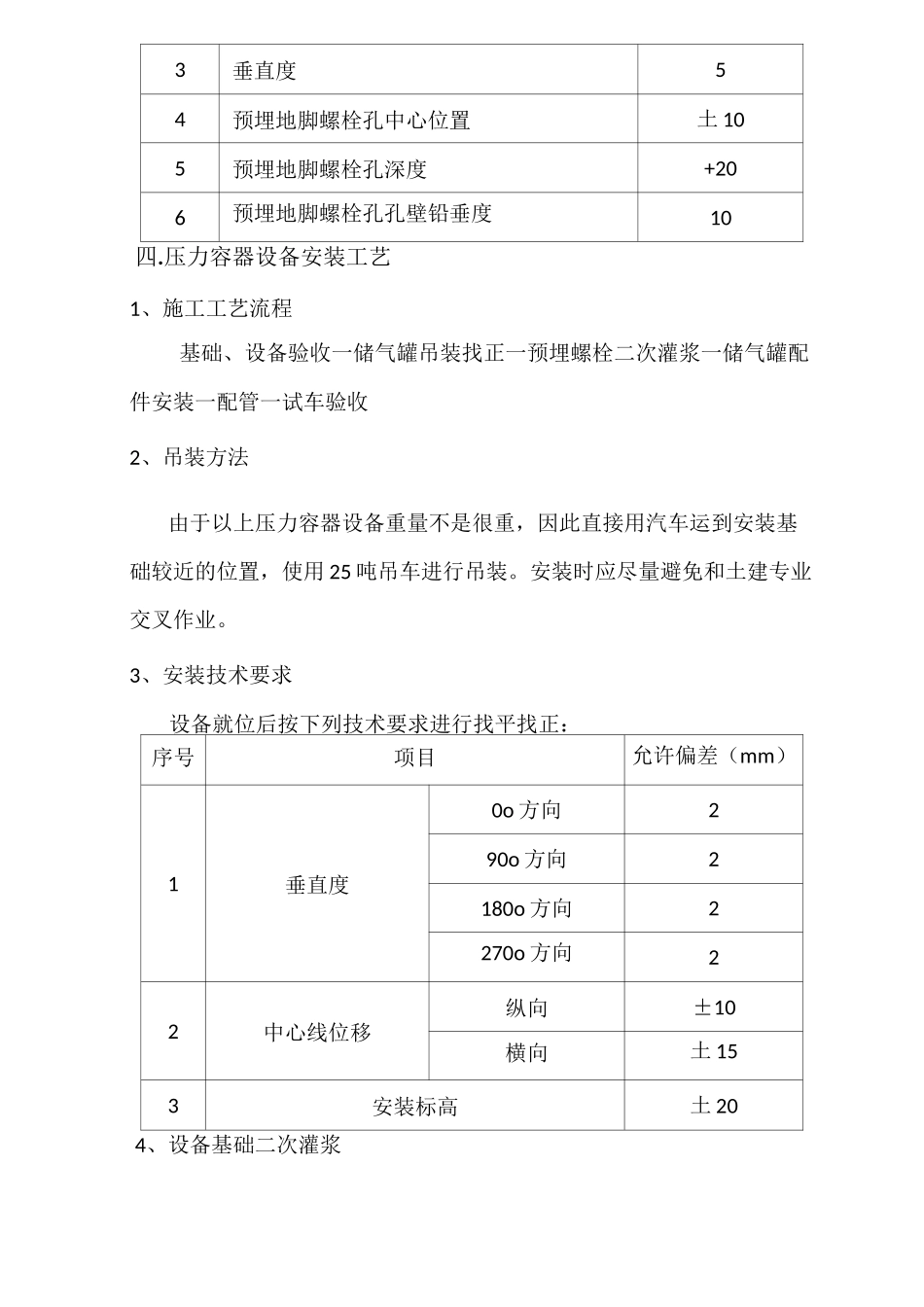

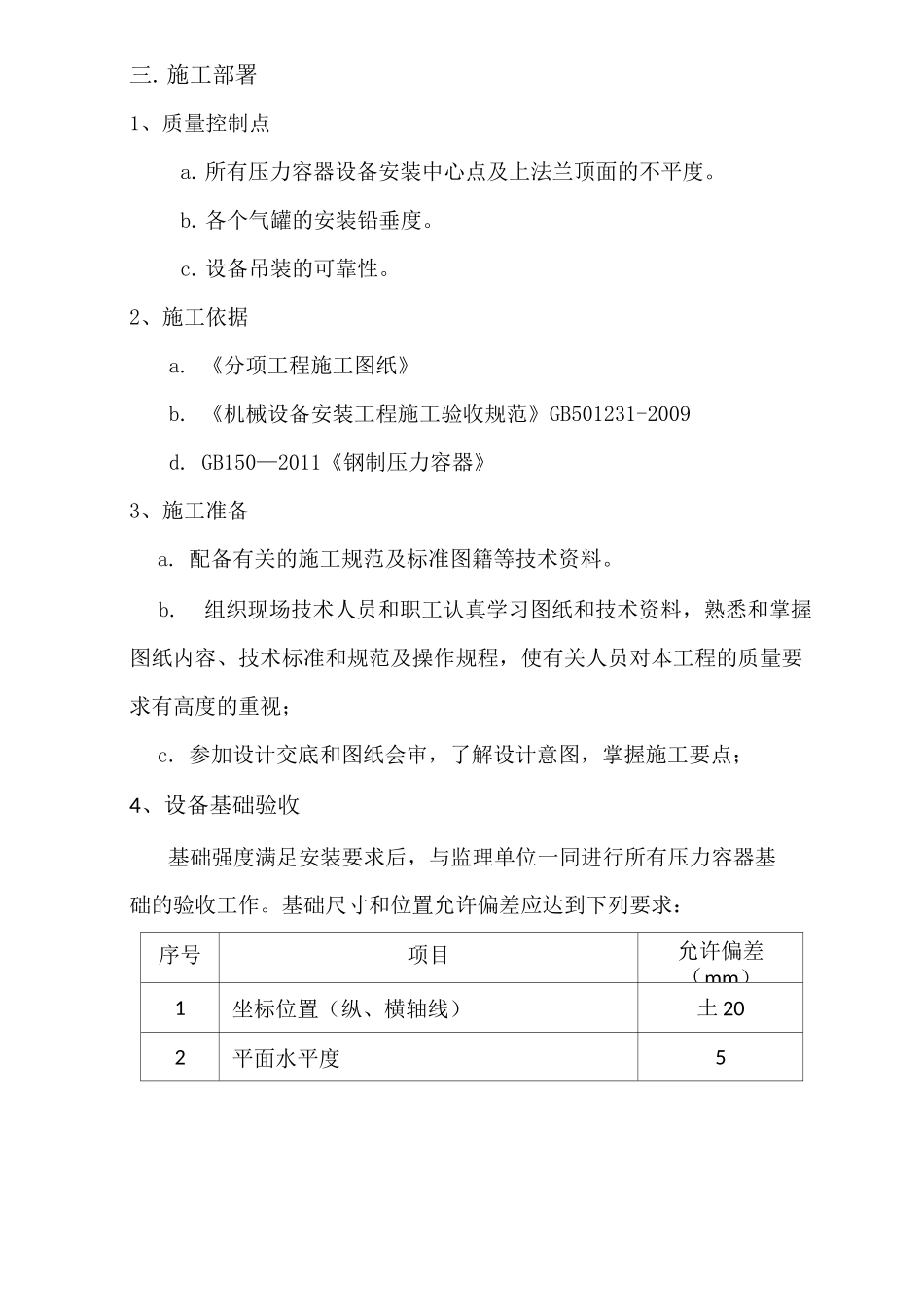

立式储气罐安装工程施工方案编制:审核:批准:编制单位：编制日期：二 0 一六年七月三十日一、编制说明1、《机械设备安装工程施工及验收规范》GB50231-2009；2、《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010；3、《工业金属管道工程施工规范》GB50235-2010；4、《现场设备、工业管道焊接工程施工规范》GB50236-2011；5、《工业安装工程施工质量验收统一规范》GB50252-2010；6、由业主提供的施工图纸及相关要求；7、国家有关的法律、法规、规定和制度，本单位相关工程施工经验及综合实力；8、施工现场条件。二、工程概述本工程属于波尔亚太（佛山）金属容器有限公司盖线低压管道安装项目，储气罐共 1 台，其规格为：©1200*2922,设计压力：1.05MPa,设计温度：110°C,工作温度：0T00°C，安全阀整定压力：1.05MPa,容器安全流量 41m3/min。三.施工部署1、质量控制点a.所有压力容器设备安装中心点及上法兰顶面的不平度。b.各个气罐的安装铅垂度。c.设备吊装的可靠性。2、施工依据a. 《分项工程施工图纸》b. 《机械设备安装工程施工验收规范》GB501231-2009d. GB150—2011《钢制压力容器》3、施工准备a. 配备有关的施工规范及标准图籍等技术资料。b.组织现场技术人员和职工认真学习图纸和技术资料，熟悉和掌握图纸内容、技术标准和规范及操作规程，使有关人员对本工程的质量要求有高度的重视；c. 参加设计交底和图纸会审，了解设计意图，掌握施工要点；4、设备基础验收基础强度满足安装要求后，与监理单位一同进行所有压力容器基础的验收工作。基础尺寸和位置允许偏差应达到下列要求：序号项目允许偏差（mm）1坐标位置（纵、横轴线）土 202平面水平度53垂直度54预埋地脚螺栓孔中心位置土 105预埋地脚螺栓孔深度+206预埋地脚螺栓孔孔壁铅垂度10四.压力容器设备安装工艺1、施工工艺流程基础、设备验收一储气罐吊装找正一预埋螺栓二次灌浆一储气罐配件安装一配管一试车验收2、吊装方法由于以上压力容器设备重量不是很重，因此直接用汽车运到安装基础较近的位置，使用 25 吨吊车进行吊装。安装时应尽量避免和土建专业交叉作业。3、安装技术要求设备就位后按下列技术要求进行找平找正：序号项目允许偏差（mm）1垂直度0o 方向290o 方向2180o 方向2270o 方向22中心线位移纵向±10横向土 153安装标高土 204、设备基础二次灌浆五.人员组织：技术负责人：1人起重工：1 人质量安全员：1人设备安装找正后，应马上进行地脚螺栓孔的二...
