焦炉的结构和设备知识

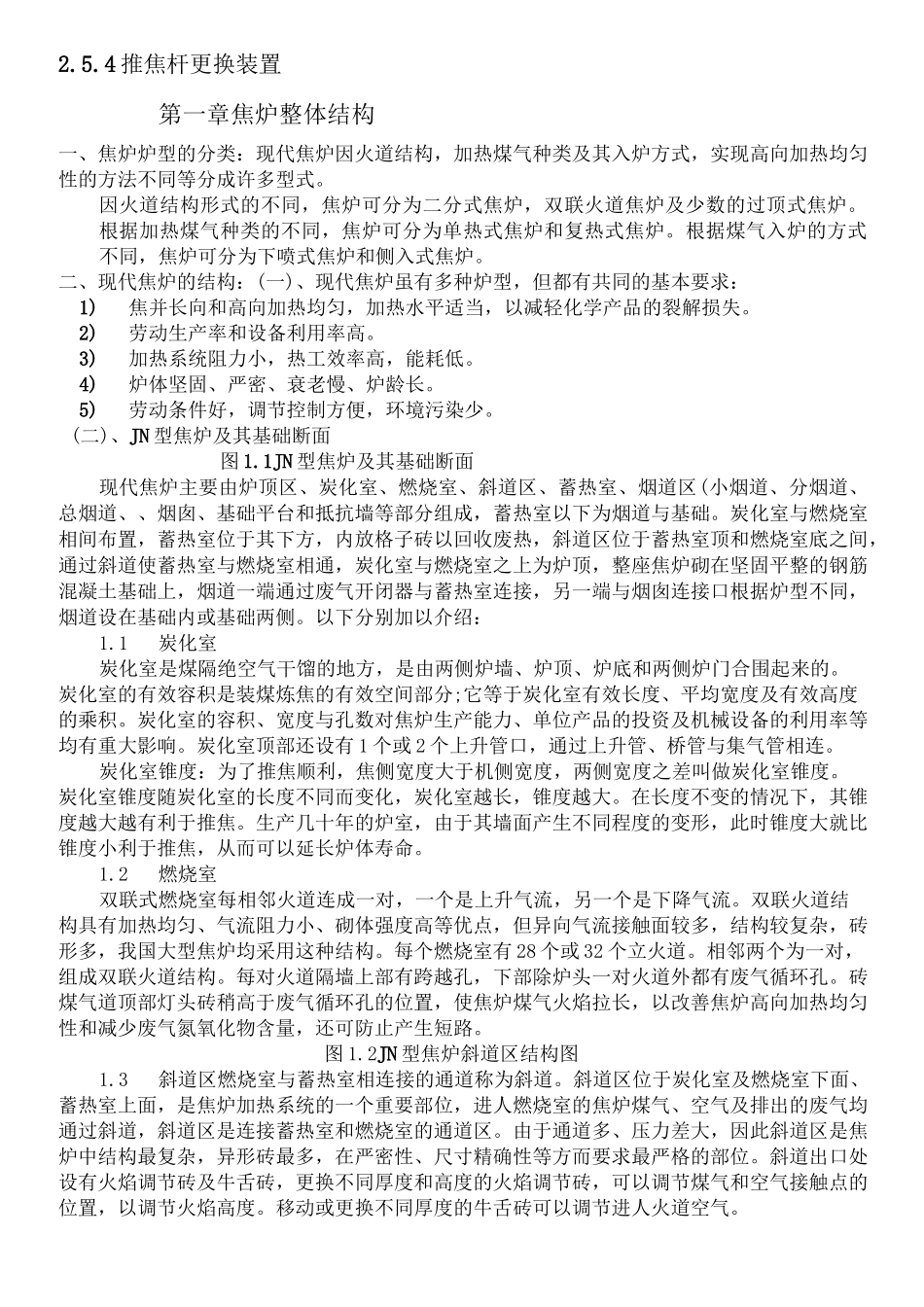

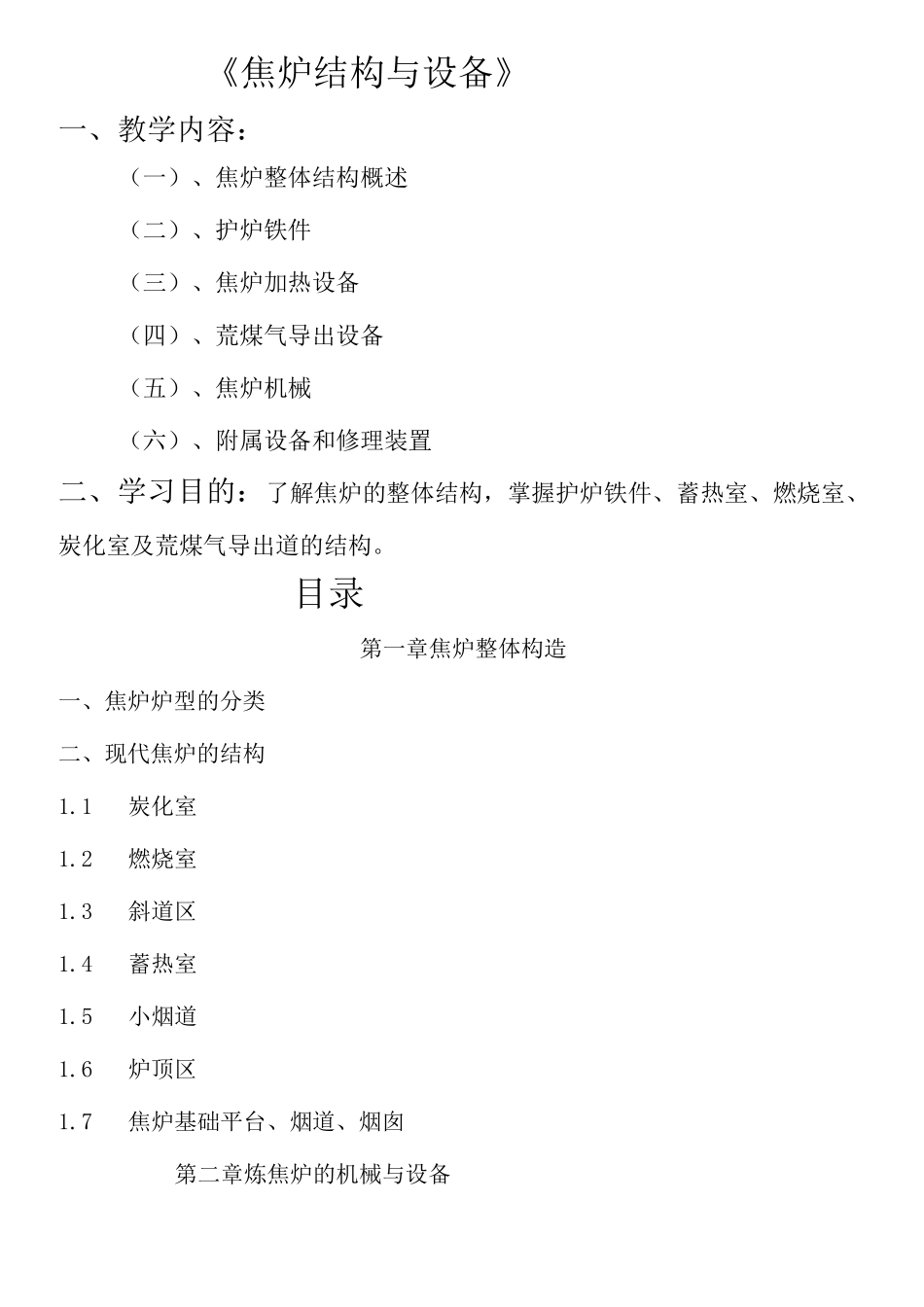

《焦炉结构与设备》一、教学内容：（一）、焦炉整体结构概述（二）、护炉铁件（三）、焦炉加热设备（四）、荒煤气导出设备（五）、焦炉机械（六）、附属设备和修理装置二、学习目的：了解焦炉的整体结构，掌握护炉铁件、蓄热室、燃烧室、炭化室及荒煤气导出道的结构。目录第一章焦炉整体构造一、焦炉炉型的分类二、现代焦炉的结构1.1炭化室1.2燃烧室1.3斜道区1.4蓄热室1.5小烟道1.6炉顶区1.7焦炉基础平台、烟道、烟囱第二章炼焦炉的机械与设备2.1护炉铁件2.1.1护炉铁件的作用2.1.2保护板和炉门框2.1.3炉柱、拉条和弹簧2.1.4炉门2.2焦炉加热设备2.2.1加热煤气设备2.2.2焦炉的煤气管系2.2.3交换设备2.2.4废气设备2.3荒煤气导出设备2.3.1高压氨水及水封上升管盖装置2.3.2上升管与桥管2.3.3集气管与吸气管2.4焦炉机械2.4.1装煤车2.4.2拦焦车2.4.3推焦车2.4.4熄焦车和电机车2.5附属设备和修理装置2.5.1炉门修理站2.5.2余煤单斗机和埋刮板提升机2.5.3悬臂式起重机和电动葫芦2.5.4 推焦杆更换装置第一章焦炉整体结构一、焦炉炉型的分类：现代焦炉因火道结构，加热煤气种类及其入炉方式，实现高向加热均匀性的方法不同等分成许多型式。因火道结构形式的不同，焦炉可分为二分式焦炉，双联火道焦炉及少数的过顶式焦炉。根据加热煤气种类的不同，焦炉可分为单热式焦炉和复热式焦炉。根据煤气入炉的方式不同，焦炉可分为下喷式焦炉和侧入式焦炉。二、现代焦炉的结构：(一)、现代焦炉虽有多种炉型，但都有共同的基本要求：1)焦并长向和高向加热均匀，加热水平适当，以减轻化学产品的裂解损失。2)劳动生产率和设备利用率高。3)加热系统阻力小，热工效率高，能耗低。4)炉体坚固、严密、衰老慢、炉龄长。5)劳动条件好，调节控制方便，环境污染少。(二)、JN 型焦炉及其基础断面图 1.1JN 型焦炉及其基础断面现代焦炉主要由炉顶区、炭化室、燃烧室、斜道区、蓄热室、烟道区(小烟道、分烟道、总烟道、、烟囱、基础平台和抵抗墙等部分组成，蓄热室以下为烟道与基础。炭化室与燃烧室相间布置，蓄热室位于其下方，内放格子砖以回收废热，斜道区位于蓄热室顶和燃烧室底之间，通过斜道使蓄热室与燃烧室相通，炭化室与燃烧室之上为炉顶，整座焦炉砌在坚固平整的钢筋混凝土基础上，烟道一端通过废气开闭器与蓄热室连接，另一端与烟囱连接口根据炉型不同，烟道设在基础内或基础两侧。以下分别加以介绍：1.1炭化室炭化室是煤隔绝空气干馏的地方，是由两侧炉墙、炉顶、炉底和...
