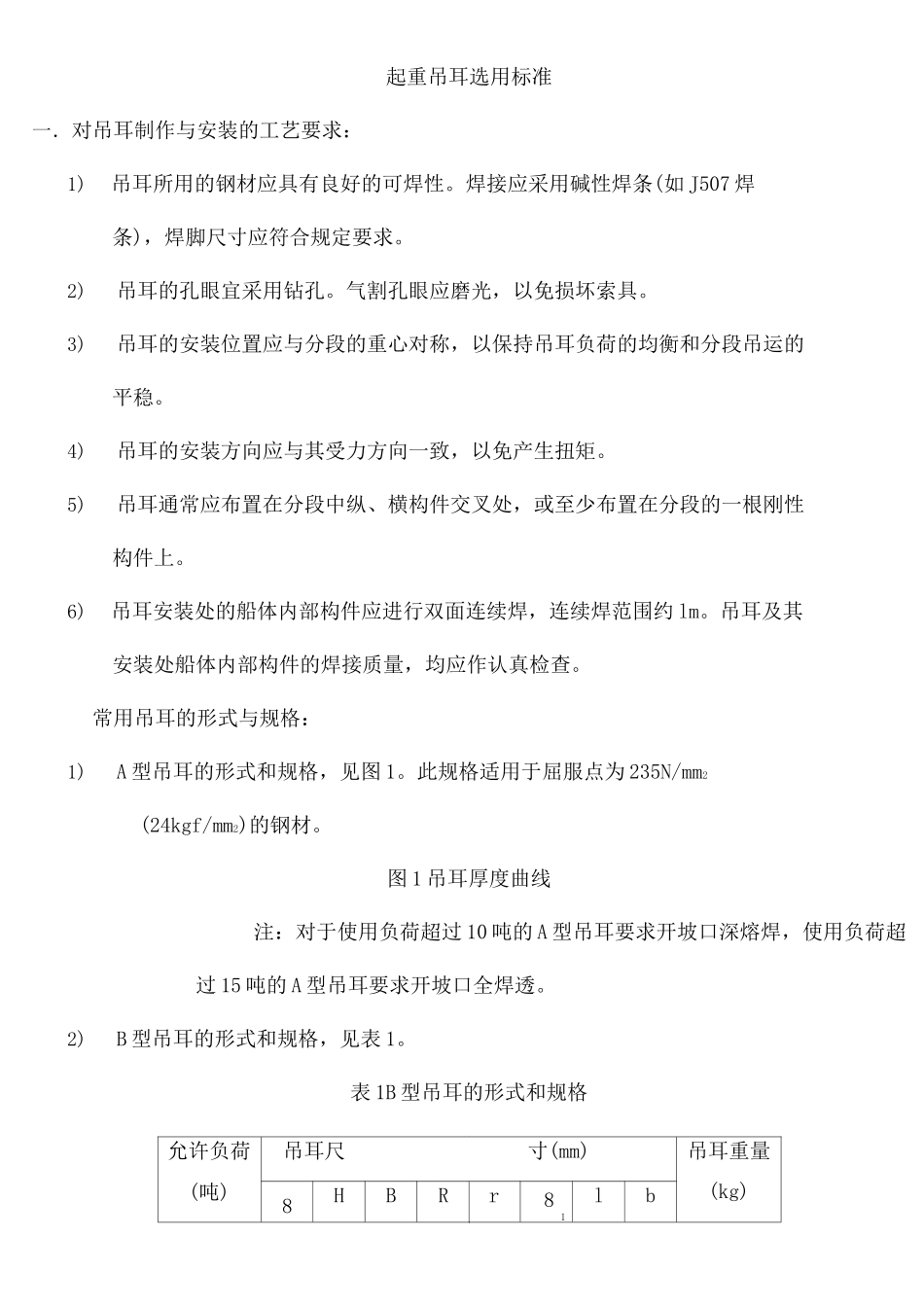

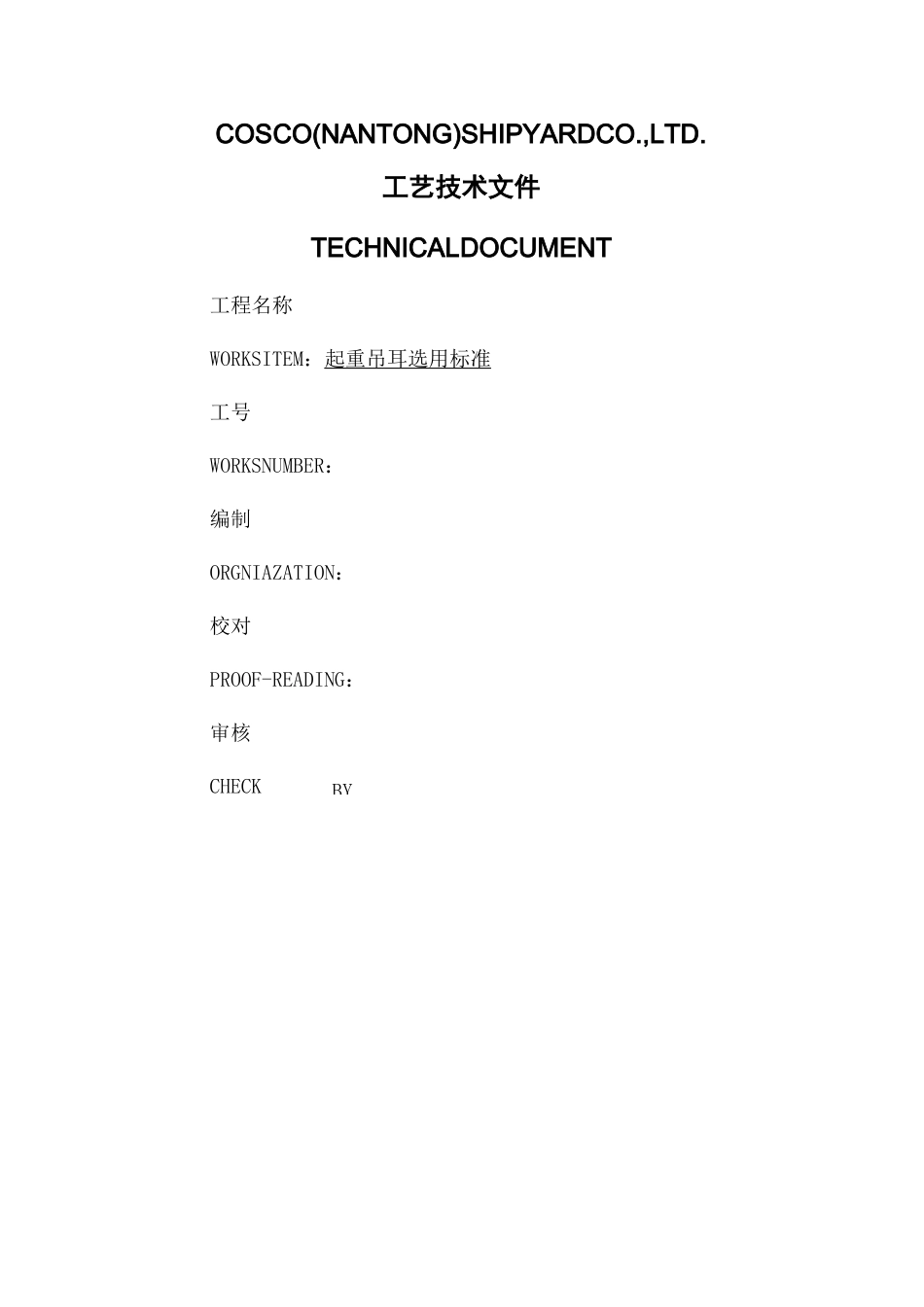

文UY-K9IO69-O6M243-OL889-F88688]起重吊耳标准BYCOSCO(NANTONG)SHIPYARDCO.,LTD.工艺技术文件TECHNICALDOCUMENT工程名称WORKSITEM：起重吊耳选用标准工号WORKSNUMBER：编制ORGNIAZATION：校对PROOF-READING：审核CHECK允许负荷(吨)吊耳尺8HBR寸(mm)吊耳重量(kg)r81lb起重吊耳选用标准一．对吊耳制作与安装的工艺要求：1)吊耳所用的钢材应具有良好的可焊性。焊接应采用碱性焊条(如 J507 焊条)，焊脚尺寸应符合规定要求。2)吊耳的孔眼宜采用钻孔。气割孔眼应磨光，以免损坏索具。3)吊耳的安装位置应与分段的重心对称，以保持吊耳负荷的均衡和分段吊运的平稳。4)吊耳的安装方向应与其受力方向一致，以免产生扭矩。5)吊耳通常应布置在分段中纵、横构件交叉处，或至少布置在分段的一根刚性构件上。6)吊耳安装处的船体内部构件应进行双面连续焊，连续焊范围约 lm。吊耳及其安装处船体内部构件的焊接质量，均应作认真检查。常用吊耳的形式与规格：1)A 型吊耳的形式和规格，见图 1。此规格适用于屈服点为 235N/mm2(24kgf/mm2)的钢材。图 1 吊耳厚度曲线注：对于使用负荷超过 10 吨的 A 型吊耳要求开坡口深熔焊，使用负荷超过 15 吨的 A 型吊耳要求开坡口全焊透。2)B 型吊耳的形式和规格，见表 1。表 1B 型吊耳的形式和规格7.51220022011030123001407.3101520022011030153001409.112.518220240120401832016013.01522220240120401832016014.32030220240120402232016018.42540220240120403032016024.8注：此表适用于屈服点为 235N/mm2(24kgf/mm2)的钢材。本吊耳仅对吊耳安装位置母材板厚较薄时选用，其它情况下不推荐使用。3)D 型吊耳的形式和规格，见表 2。表 2D 型吊耳的形式和规格允许负荷(吨)吊耳尺寸(mm)焊脚咼度(mm)配用卸扣直径(mm)81HBD1RF83D282hbK1K2<514150120406090—————5—265~10161801505075105—————5—3410~202021020060100120(110)—————8—4620~302524025070125135(115)—————10—5130~403028028080140160(140)——101402601265840~5030~3531030090155175(155)18~25220181552901486550~6030~35340340100170190(170)18~252402217032016127060~7030~35370370110185205(185)22~3027522185350161275注：(1)此表适用于屈服点为：235N/mm2(24kgf/mm2)的钢材。(2)对于使用负荷超过 15 吨的 D 型吊耳要求开坡口深熔焊，使用负荷超过 20吨的 D 型吊耳要求开坡口全焊透。三．起重吊耳的强度计算：...
