TELEKDM驱动系统课程rev

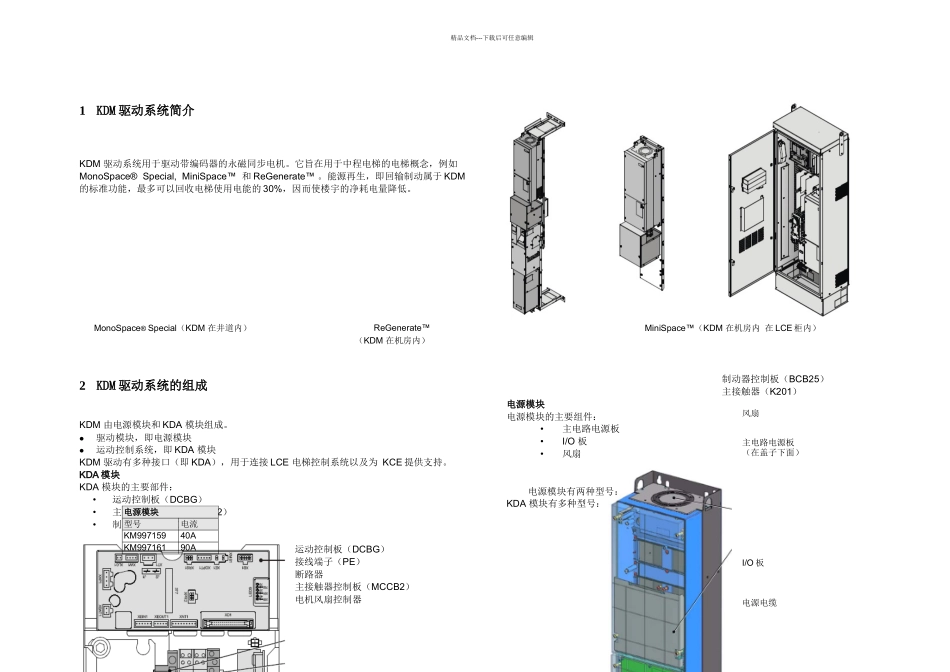

目 录1KDM 驱动系统简介- 2 -2KDM 驱动系统的组成 1 3KDM 电缆连接 2 4KDM 驱动 的 调试 2 简介 24.2前提条件 2设定参数 3设定 LCE 参数 3 设定驱动参数 3 检查编码器极性 3 快车调试 3 称重设置 3 井道学习 4 LCE 参数恢复 4 检查和调节平衡系数 4 细调 4 LWD 细调 4 速度控制调节的技巧 4 KTW/Q 系数（ 100% 负载） 5 启动 5 启动猛拉或倒溜 5 验收前的安全检测 6 常见故障的排除 6 附录： KDM 参数表和故障代码表 6 .课程编号:T1-EL-11-E18 课程名称:KDM 驱动系统介绍课程内容:1.KDM 部件介绍2.KDM 驱动单元输入输出线检查3.KDM 常见故障处理4.KDM 更换驱动装置电子板5.KDM 调试课程对象:需要对通力电梯 KDM 驱动进行调试、更换或维修的前线员工.课程目标:通过此课程的培训能够:1.了解 KDM 驱动的主要部件2.正确连接 KDM 驱动的接线3.处理常见故障4.完成 KDM 快慢车调试所需设备:投影仪、白板记号笔、 KDM 驱动施工场地现场。推举课时:课堂： 3 h 现场实践： 2 h更新日:审核人：蒋达更新人:曾拭戈审核日期：精品文档---下载后可任意编辑1KDM 驱动系统简介KDM 驱动系统用于驱动带编码器的永磁同步电机。它旨在用于中程电梯的电梯概念，例如MonoSpace® Special, MiniSpace™ 和 ReGenerate™ 。能源再生，即回输制动属于 KDM的标准功能，最多可以回收电梯使用电能的 30%，因而使楼宇的净耗电量降低。MonoSpace® Special（KDM 在井道内）ReGenerate™（KDM 在机房内）MiniSpace™（KDM 在机房内 在 LCE 柜内）2KDM 驱动系统的组成KDM 由电源模块和 KDA 模块组成。驱动模块，即电源模块运动控制系统，即 KDA 模块KDM 驱动有多种接口（即 KDA），用于连接 LCE 电梯控制系统以及为 KCE 提供支持。KDA 模块KDA 模块的主要部件：•运动控制板（DCBG）•主接触器控制板（MCCB2）•制动控制板（BCB25）运动控制板（DCBG）接线端子（PE）断路器主接触器控制板（MCCB2）电机风扇控制器制动器控制板（BCB25）主接触器（K201）电源模块电源模块的主要组件：•主电路电源板•I/O 板•风扇电源模块有两种型号：KDA 模块有多种型号：电源模块Power moduleKDA 模块电源模块Power moduleKDA 模块风扇主电路电源板（在盖子下面）I/O 板电源电缆电源模块型号电流KM99715940AKM99716190A精品文档---下载后可任意编辑KDA 模块型号电...
