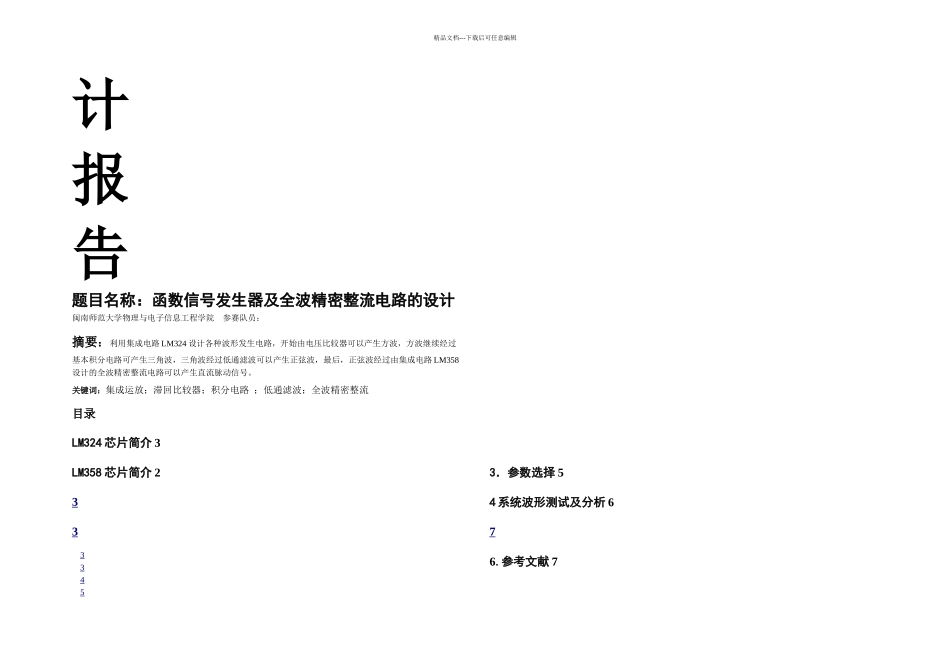

精品文档---下载后可任意编辑计报告题目名称：函数信号发生器及全波精密整流电路的设计闽南师范大学物理与电子信息工程学院 参赛队员：摘要：利用集成电路 LM324 设计各种波形发生电路，开始由电压比较器可以产生方波，方波继续经过基本积分电路可产生三角波，三角波经过低通滤波可以产生正弦波，最后，正弦波经过由集成电路 LM358设计的全波精密整流电路可以产生直流脉动信号。关键词：集成运放；滞回比较器；积分电路 ；低通滤波；全波精密整流目录LM324 芯片简介 3LM358 芯片简介 2333 3 4 5 3．参数选择 54 系统波形测试及分析 676.参考文献 7精品文档---下载后可任意编辑LM324 芯片简介LM324 是四运放集成电路，它采纳 14 脚双列直插塑料封装（DIP14），外形如图 1 所示：图 1 LM324 外型图片它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。每一组运算放大器可用图 2 所示的符号来表示：图 2 LM324 内部的运放单元在电路中的符号它有 5 个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端 Vo 的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端 Vo 的信号与该输入端的相位相同。LM324 的引脚排列见图 3：图 3 LM324 引脚排列图由于 LM324 四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各LM358 芯片简介LM358 内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推举的工 作条件下，电源电流与 电源电压无关。它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC 增益部件和其他所有可用单电源供电的使用运算放大器的场合。 LM358 特性(Features)： ＊内部频率补偿。 ＊直流电压增益高(约 100dB) 。 ＊单位增益频带宽(约 1MHz) 。 ＊电源电压范围宽：单电源(3—30V)；双电源(±1.5 一±15V) 。 ＊低功耗电流，适合于电池供电。 ＊低输入偏流。 ＊低输入失调电压和失调电流。 ＊共模输入电压范围宽，包括接地。 ＊差模输入电压范围宽，等于电源电压范围。 ＊输出电压摆幅大（0 至 Vcc-1.5V) 。 LM358 主要参数:输入偏置电流 45 Na;输入失调电流 50 nA;输入失调电压 2.9...
