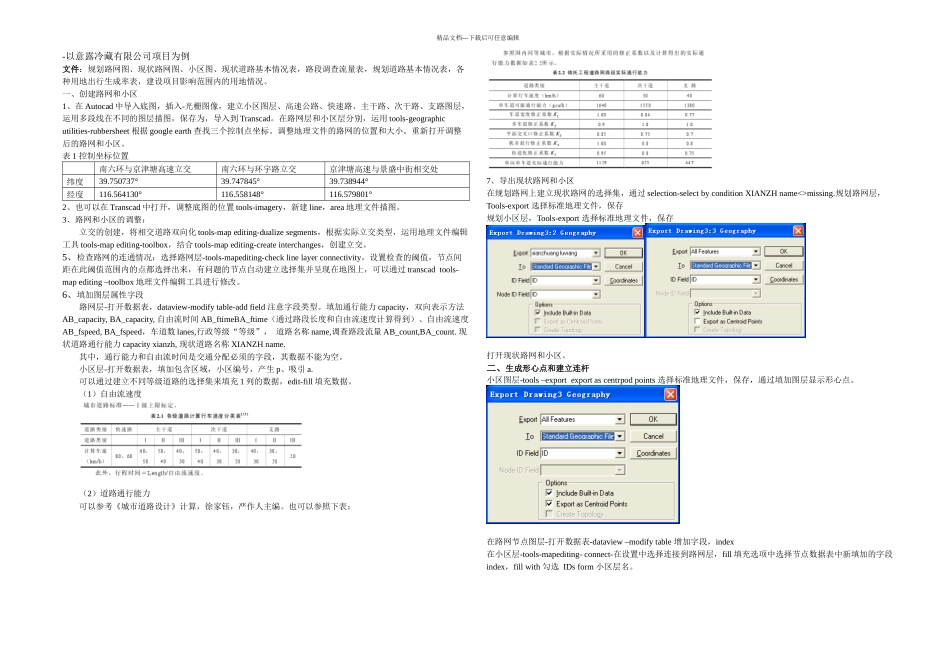

精品文档---下载后可任意编辑-以意露冷藏有限公司项目为例文件:规划路网图、现状路网图、小区图、现状道路基本情况表,路段调查流量表,规划道路基本情况表,各种用地出行生成率表,建设项目影响范围内的用地情况。一、创建路网和小区1、在 Autocad 中导入底图,插入-光栅图像,建立小区图层、高速公路、快速路、主干路、次干路、支路图层,运用多段线在不同的图层描图,保存为,导入到 Transcad。在路网层和小区层分别,运用 tools-geographic utilities-rubbersheet 根据 google earth 查找三个控制点坐标。调整地理文件的路网的位置和大小。重新打开调整后的路网和小区。表 1 控制坐标位置南六环与京津塘高速立交南六环与环宇路立交京津塘高速与景盛中街相交处纬度39.750737°39.747845°39.738944°经度116.564130°116.558148°116.579801°2、也可以在 Transcad 中打开,调整底图的位置 tools-imagery,新建 line,area 地理文件描图。3、路网和小区的调整:立交的创建,将相交道路双向化 tools-map editing-dualize segments,根据实际立交类型,运用地理文件编辑工具 tools-map editing-toolbox,结合 tools-map editing-create interchanges,创建立交。5、检查路网的连通情况:选择路网层-tools-mapediting-check line layer connectivity,设置检查的阈值,节点间距在此阈值范围内的点都选择出来,有问题的节点自动建立选择集并呈现在地图上,可以通过 transcad tools-map editing –toolbox 地理文件编辑工具进行修改。6、填加图层属性字段路网层-打开数据表,dataview-modify table-add field 注意字段类型。填加通行能力 capacity,双向表示方法AB_capacity, BA_capacity, 自由流时间 AB_ftimeBA_ftime(通过路段长度和自由流速度计算得到)、自由流速度AB_fspeed, BA_fspeed,车道数 lanes,行政等级“等级”, 道路名称 name,调查路段流量 AB_count,BA_count. 现状道路通行能力 capacity xianzh, 现状道路名称 XIANZH name.其中,通行能力和自由流时间是交通分配必须的字段,其数据不能为空。小区层-打开数据表,填加包含区域,小区编号,产生 p、吸引 a.可以通过建立不同等级道路的选择集来填充 1 列的数据,edit-fill 填充数据。(1)自由流速度(2)道路通行能力可以参考《城市道路设计》计算,徐家钰,严作人主编。也可以参照下表:7、导出现状路网和小区在规划路网上...
