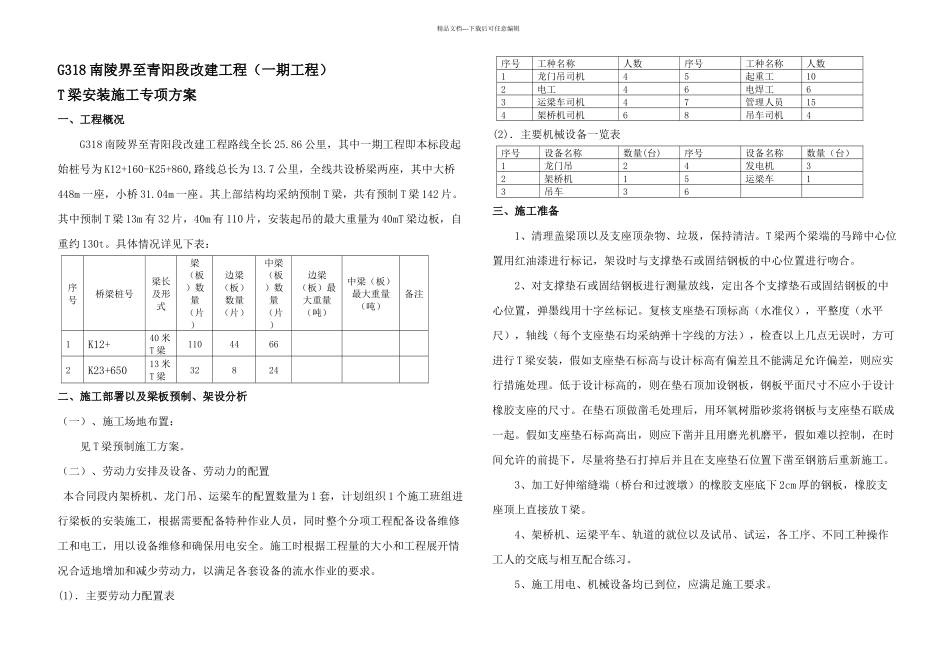

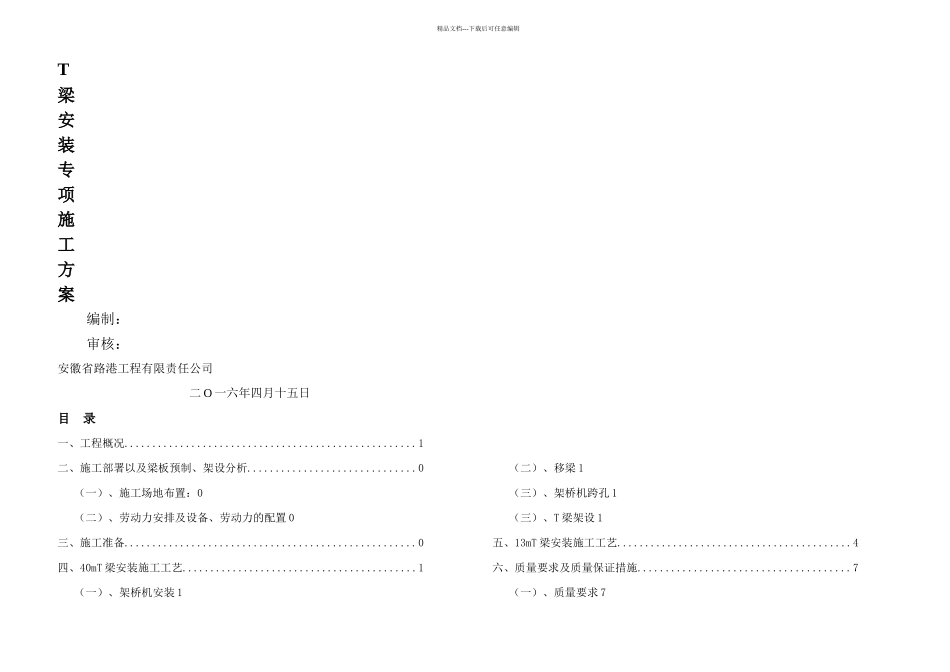

精品文档---下载后可任意编辑T梁安装专项施工方案编制：审核：安徽省路港工程有限责任公司二 O 一六年四月十五日目 录一、工程概况....................................................1二、施工部署以及梁板预制、架设分析..............................0（一）、施工场地布置：0（二）、劳动力安排及设备、劳动力的配置 0三、施工准备....................................................0四、40mT 梁安装施工工艺..........................................1（一）、架桥机安装 1（二）、移梁 1（三）、架桥机跨孔 1（三）、T 梁架设 1五、13mT 梁安装施工工艺..........................................4六、质量要求及质量保证措施......................................7（一）、质量要求 7精品文档---下载后可任意编辑（二）、质量保证措施 7七、施工安全生产保证体系及措施..................................8（一）、安全生产组织机构和管理 8（二）、T 梁架设防止高处坠落、物体打击安全要求 8（三）、其他安全保证措施 9八、环保、文明施工措施..........................................9精品文档---下载后可任意编辑G318 南陵界至青阳段改建工程（一期工程）T 梁安装施工专项方案一、工程概况G318 南陵界至青阳段改建工程路线全长 25.86 公里，其中一期工程即本标段起始桩号为 K12+160-K25+860,路线总长为 13.7 公里，全线共设桥梁两座，其中大桥448m 一座，小桥 31.04m 一座。其上部结构均采纳预制 T 梁，共有预制 T 梁 142 片。其中预制 T 梁 13m 有 32 片，40m 有 110 片，安装起吊的最大重量为 40mT 梁边板，自重约 130t。具体情况详见下表：序号桥梁桩号梁长及形式梁（板）数量（片）边梁（板）数量（片）中梁（板）数量（片）边梁（板）最大重量（吨）中梁（板）最大重量（吨）备注1K12+40 米T 梁11044662K23+65013 米T 梁32824二、施工部署以及梁板预制、架设分析（一）、施工场地布置：见 T 梁预制施工方案。（二）、劳动力安排及设备、劳动力的配置 本合同段内架桥机、龙门吊、运梁车的配置数量为 1 套，计划组织 1 个施工班组进行梁板的安装施工，根据需要配备特种作业人员，同时整个分项工程配备设备维修工和电工，用以设备维修和确保用电安全。施工时根据工程量的大小和工程展开情况合适地增加和减少劳动力，以满足各套设备的流水作业的要求。(1)．...
