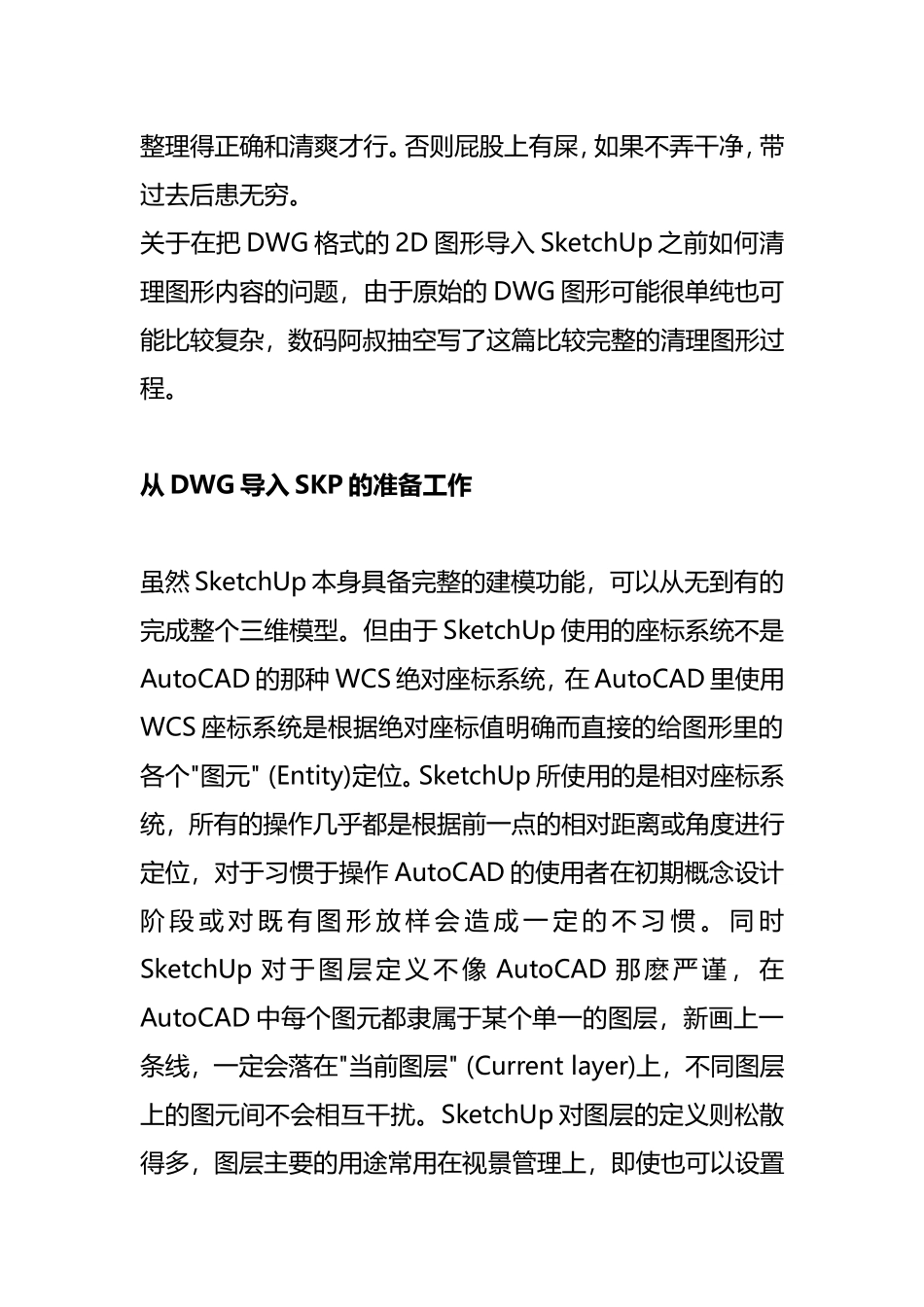

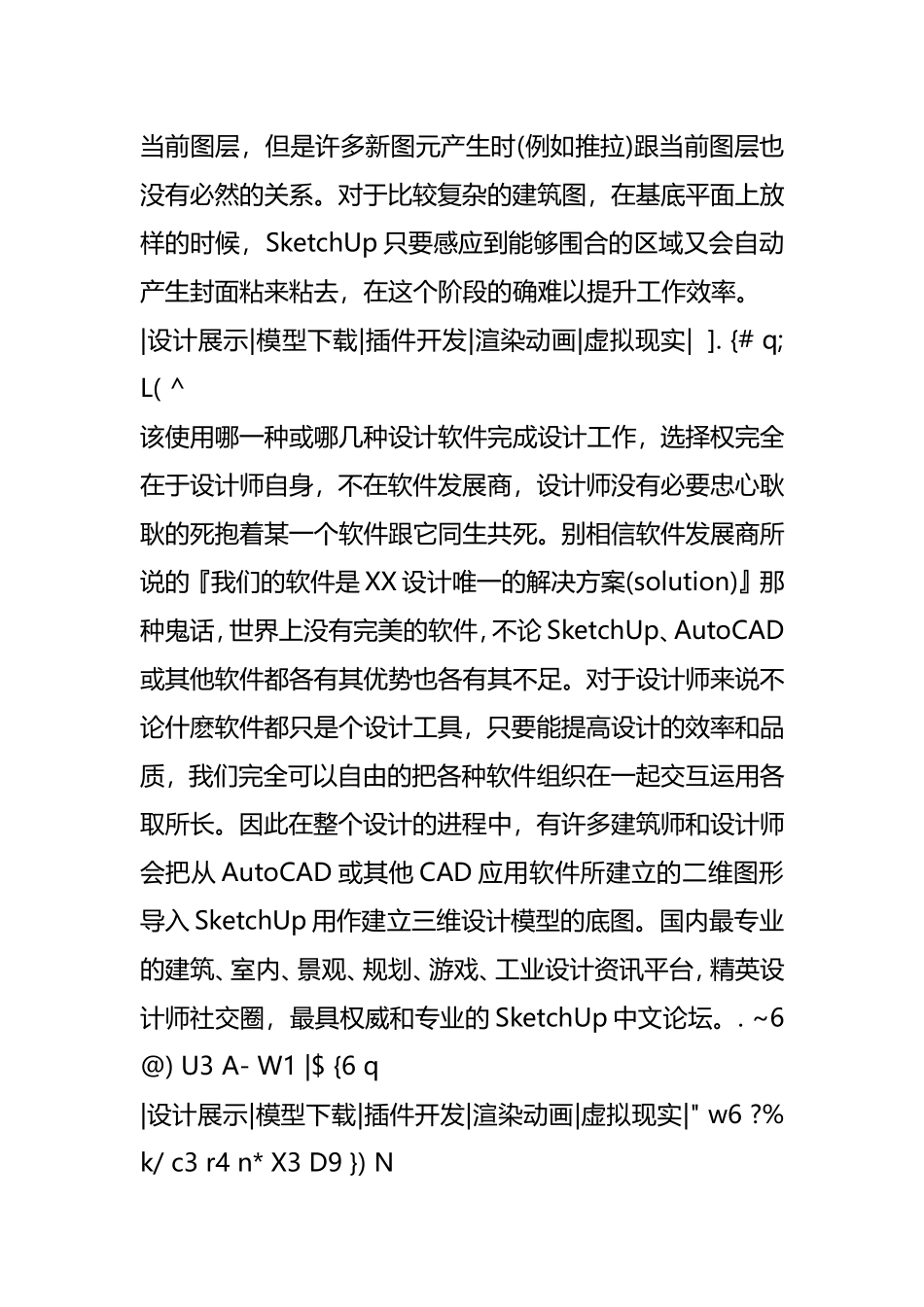

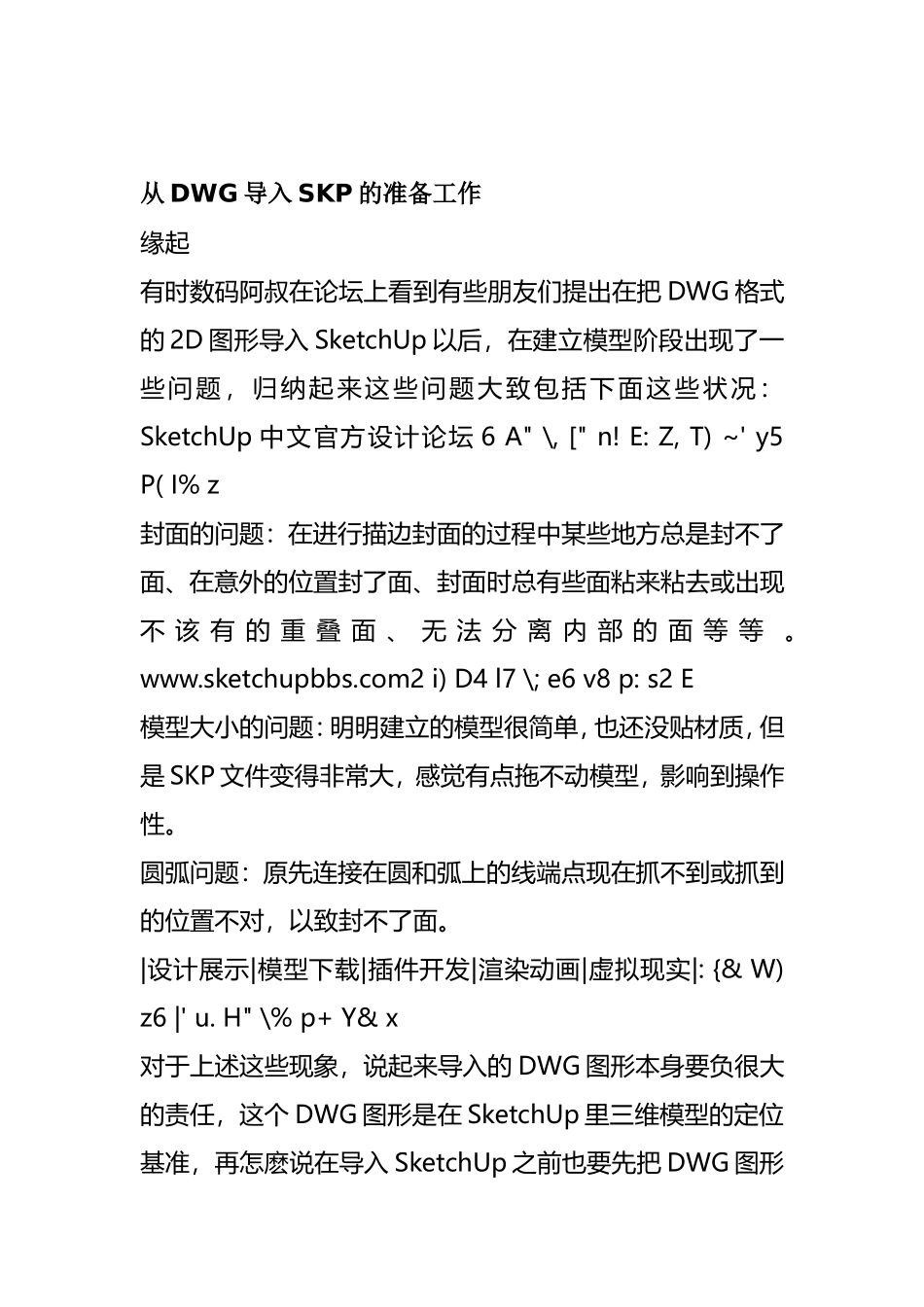

从DWG导入SKP的准备工作缘起有时数码阿叔在论坛上看到有些朋友们提出在把DWG格式的2D图形导入SketchUp以后，在建立模型阶段出现了一些问题，归纳起来这些问题大致包括下面这些状况：SketchUp中文官方设计论坛6A"\,["n!E:Z,T)~'y5P(I%z封面的问题：在进行描边封面的过程中某些地方总是封不了面、在意外的位置封了面、封面时总有些面粘来粘去或出现不该有的重叠面、无法分离内部的面等等。www.sketchupbbs.com2i)D4l7\;e6v8p:s2E模型大小的问题：明明建立的模型很简单，也还没贴材质，但是SKP文件变得非常大，感觉有点拖不动模型，影响到操作性。圆弧问题：原先连接在圆和弧上的线端点现在抓不到或抓到的位置不对，以致封不了面。|设计展示|模型下载|插件开发|渲染动画|虚拟现实|:{&W)z6|'u.H"\%p+Y&x对于上述这些现象，说起来导入的DWG图形本身要负很大的责任，这个DWG图形是在SketchUp里三维模型的定位基准，再怎麽说在导入SketchUp之前也要先把DWG图形整理得正确和清爽才行。否则屁股上有屎，如果不弄干净，带过去后患无穷。关于在把DWG格式的2D图形导入SketchUp之前如何清理图形内容的问题，由于原始的DWG图形可能很单纯也可能比较复杂，数码阿叔抽空写了这篇比较完整的清理图形过程。从DWG导入SKP的准备工作虽然SketchUp本身具备完整的建模功能，可以从无到有的完成整个三维模型。但由于SketchUp使用的座标系统不是AutoCAD的那种WCS绝对座标系统，在AutoCAD里使用WCS座标系统是根据绝对座标值明确而直接的给图形里的各个"图元"(Entity)定位。SketchUp所使用的是相对座标系统，所有的操作几乎都是根据前一点的相对距离或角度进行定位，对于习惯于操作AutoCAD的使用者在初期概念设计阶段或对既有图形放样会造成一定的不习惯。同时SketchUp对于图层定义不像AutoCAD那麽严谨，在AutoCAD中每个图元都隶属于某个单一的图层，新画上一条线，一定会落在"当前图层"(Currentlayer)上，不同图层上的图元间不会相互干扰。SketchUp对图层的定义则松散得多，图层主要的用途常用在视景管理上，即使也可以设置当前图层，但是许多新图元产生时(例如推拉)跟当前图层也没有必然的关系。对于比较复杂的建筑图，在基底平面上放样的时候，SketchUp只要感应到能够围合的区域又会自动产生封面粘来粘去，在这个阶段的确难以提升工作效率。|设计展示|模型下载|插件开发|渲染动画|虚拟现实|].{#q;L(^该使用哪一种或哪几种设计软件完成设计工作，选择权完全在于设计师自身，不在软件发展商，设计师没有必要忠心耿耿的死抱着某一个软件跟它同生共死。别相信软件发展商所说的『我们的软件是XX设计唯一的解决方案(solution)』那种鬼话，世界上没有完美的软件，不论SketchUp、AutoCAD或其他软件都各有其优势也各有其不足。对于设计师来说不论什麽软件都只是个设计工具，只要能提高设计的效率和品质，我们完全可以自由的把各种软件组织在一起交互运用各取所长。因此在整个设计的进程中，有许多建筑师和设计师会把从AutoCAD或其他CAD应用软件所建立的二维图形导入SketchUp用作建立三维设计模型的底图。国内最专业的建筑、室内、景观、规划、游戏、工业设计资讯平台，精英设计师社交圈，最具权威和专业的SketchUp中文论坛。.~6@)U3A-W1|${6q|设计展示|模型下载|插件开发|渲染动画|虚拟现实|"w6?%k/c3r4n*X3D9})N对于我们准备导入SketchUp的DWG图形，究其来源，可以区分为下面几种类型：SketchUp中文官方设计论坛%N(V$|)F)G*\第一种类型：取得的建筑资料本身就是原先已经完成的设计图电子文件(DWG格式的图形档)。这些图形可能是自己制作的，也可能是外来的。由于制图习惯和作业水平的差异，这些图形也并不是专为导入SketchUp所绘制，因此绝大多数躲不掉得先做许多清理工作。|建筑|室内|景观|规划|插件|渲染|动画|教程|下载|-w2M"y1^#]'^(E第二种类型：利用AutoCAD进行设计初期的场地配置规划、建筑物量体分割放样的概念平面作业，把由此产生的二维DWG图形导入SketchUp，进行从概念设计到细部设计的三维模型化设计作业。;`0c*S8P;g:A,T第三种类型：把AutoCAD做为SketchUp的前置工具，为了SketchUp建模的需要，利用Auto...
